FPC主按键位置连接的走线加泪滴（尽量加大），防止走线断裂。连接器背面补强至少比连接器长0.5mm，FPC主按键板拉焊手指中的导通孔错开制作，防止手指断裂，FPC主按键板拉焊手指两面的覆盖膜开口错开0.2mm以上，防止手指断裂，FPC主按键动态区域做单层处理或将大铜皮更改为网格状铜皮以增强动态区域的绕折性能。

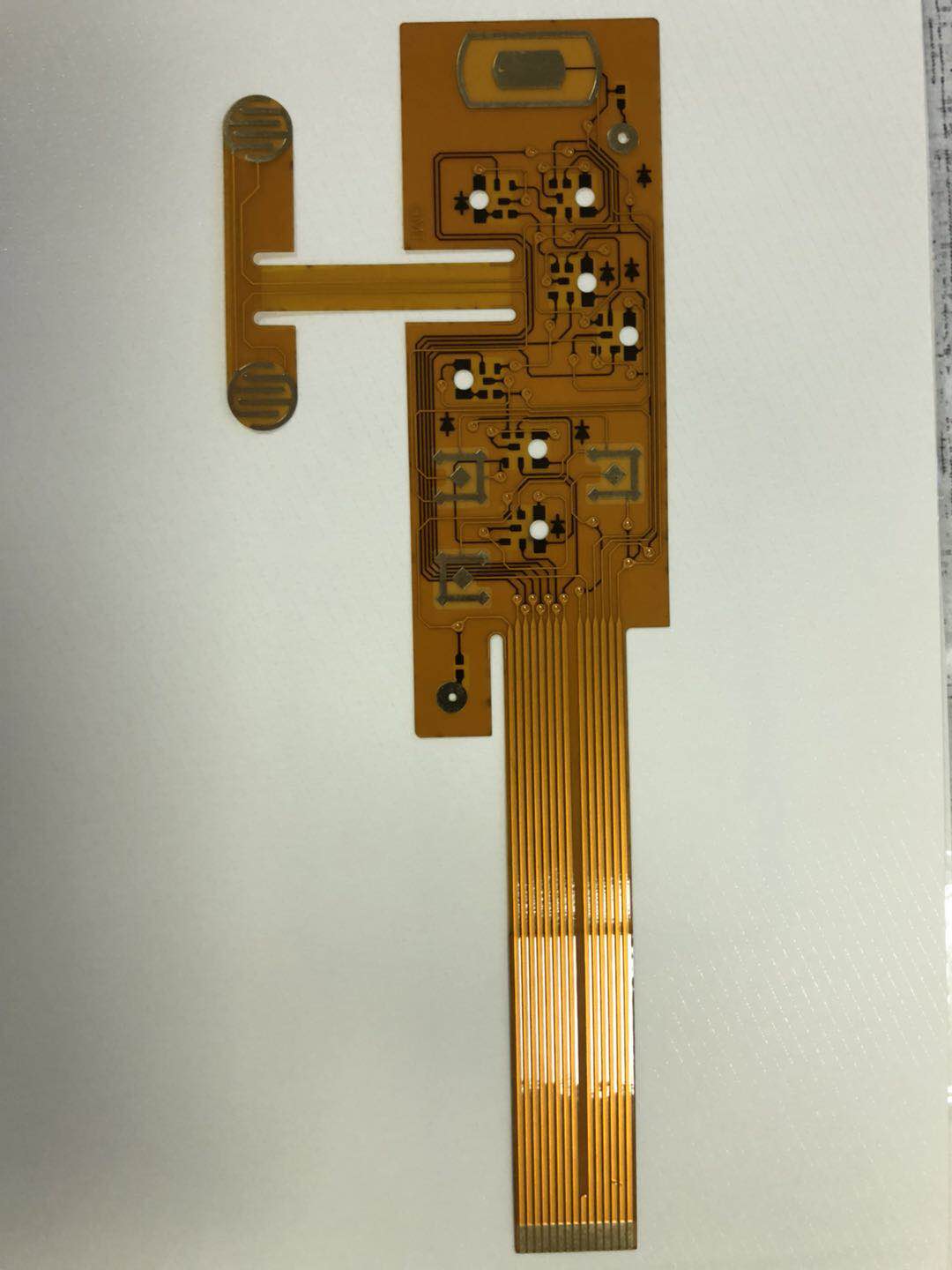

FPC触摸按键通过检测电容的变化，经过FPC触摸按键集成芯片处理后，输出开关的通断信号。在任何两个导电的物体之间都存在电容，电容的大小与介质的导电性质、极板的大小与导电性质、极板周围是否存在导电物质等有关。FPC线路板之间两块露铜区域就是电容的两个极板，等于一个电容器。当人体的手指接近FPC时，由于人体的导电性，会改变电容的大小。FPC触摸按键芯片检测到电容值大幅升高后，输出开关信号。

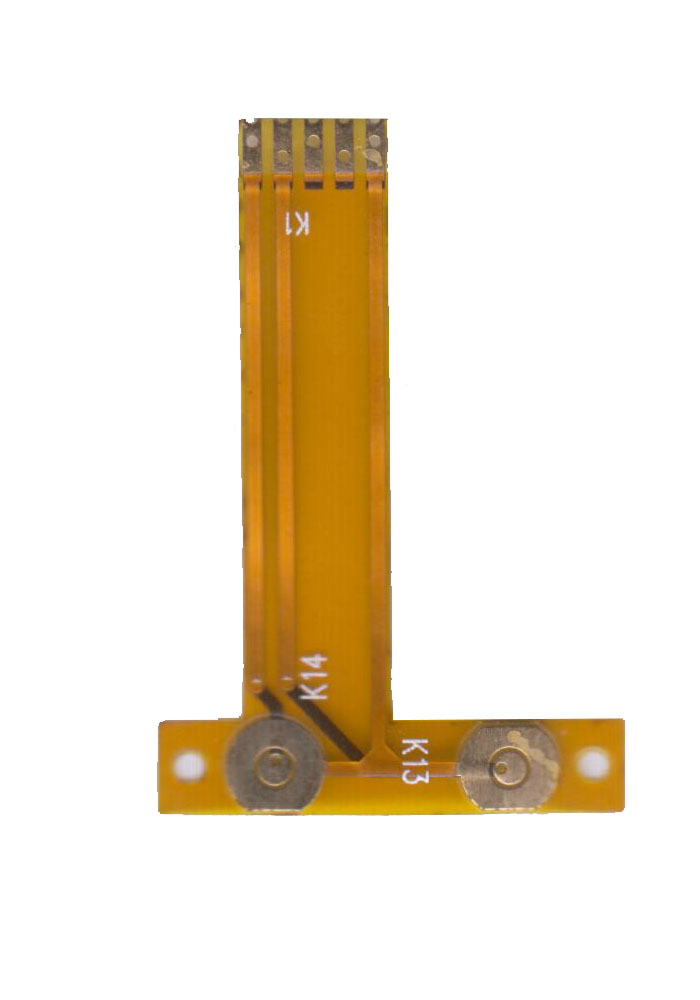

FPC侧按键安装的要求：
1. 侧键本身带定位，可以可靠的安装在壳体上（防止侧键内滑滑出），在装配时不会影响主板的安装。
2. 主板上侧键开关一般分为FPC和微动开关两种，FPC侧按键占用主板面积小，但是不利于静电的防护，微动开关防静电效果好，但是需要占用一定的主板面积。
3. 针对上述的两种开关方式，侧键的设计有一些细微的变化，对FPC侧按键来说，可以按照键盘的设计进行，对于微动开关方式，侧键处的导电基要做硬一些，防止手感不良。微动开关本身的行程比较长，在设计上要保证侧键有足够的运动行程。
