· 产品特点
圆柱形
T型槽
带转接头的缸型
圆形气缸
型材气缸及拉杆气缸
带有燕尾槽的气缸
SMC 轨道 CDQ2
SMC 轨道 ECDQ2
带 C 型槽的 SMC 气缸
测量范围
32 mm 1)
壳体长度
45 mm
输出功能
模拟信号
电气规格
DC 4 线
模拟输出 (电压)
0 V ... 10 V 2)
模拟输出 (电流)
4 mA ... 20 mA 2)
示教功能
?
外壳防护等级
IP67 3)
电缆出线
轴向
o 1) , ± 1 mm.
o 2) 传感器仅激活接通的输出端.
o 3) 根据 EN 60529.
· 机械/电子参数
供电电压
15 V DC ... 30 V DC 1)
电流消耗
≤ 22 mA 2)
最大负载电阻
500 Ω 电流输出，24 V 时
最小负载电阻
≥ 2 kΩ 3)
防护等级
III
（接近传感器）通电后开始工作前的延时
1.5 s
所需电磁强度典型值
3 mT
分辨率典型型
0.03% FSR（最大值 >= 0.05 mm） 4)
线性误差典型值
0.3 mm 5)
典型重复精度
0.06% FSR （>= 0.1 mm) 6)
采样率典型值
1 ms 7)
开关状态-LED 灯
?
极性反接保护
?
短路保险
?
运行环境温度
–20 °C ... +70 °C
抗冲击与抗振性
30 g, 11 ms / 10 … 55 Hz, 1 mm
电磁兼容性
根据 EN 60947-5-2 8)
外壳材料
塑料
连接类型
电缆带插头，M8，4 针, 0.3 m 9)
导线材料
PUR
导线横截面
0.08 mm2
UL 文件编号
NRKH.E181493 & NRKH7.E181493
o 1) 极限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.
o 2) 无负荷.
o 3) 电压输出.
o 4) FSR：Full Scale Range（完全扫描范围）；最大测量范围.
o 5) 25 °C 时，线性误差（最大偏差值）取决于响应曲线和最小偏差值函数.
o 6) 25 °C 时，从一个方向执行磁性运动的重复精度.
o 7) 仅在标准运行时，不在 IO-Link 运行时.
o 8) 临时干扰可能导致模拟测量值出现偏差.
o 9) 低于 0°C 时导线不能发生形变.
04
26
2020

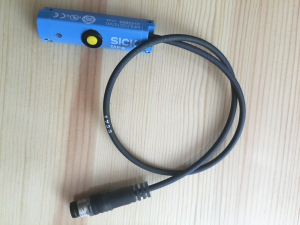

SICK定位传感器MPS-032TSTP0 西克SICK
来源:[深圳市深控科技有限公司]
联系人：陈先生
手机：15012607839
电话：-
传真：-
QQ：1163509400
Email：
地址：地区
品牌：sick
价格：1500.00
元/件
供应地：
产品型号：MPS-032TSTP0
