产品型号：JLT24030B
A.产品概述（DeSCRJPTion of products）

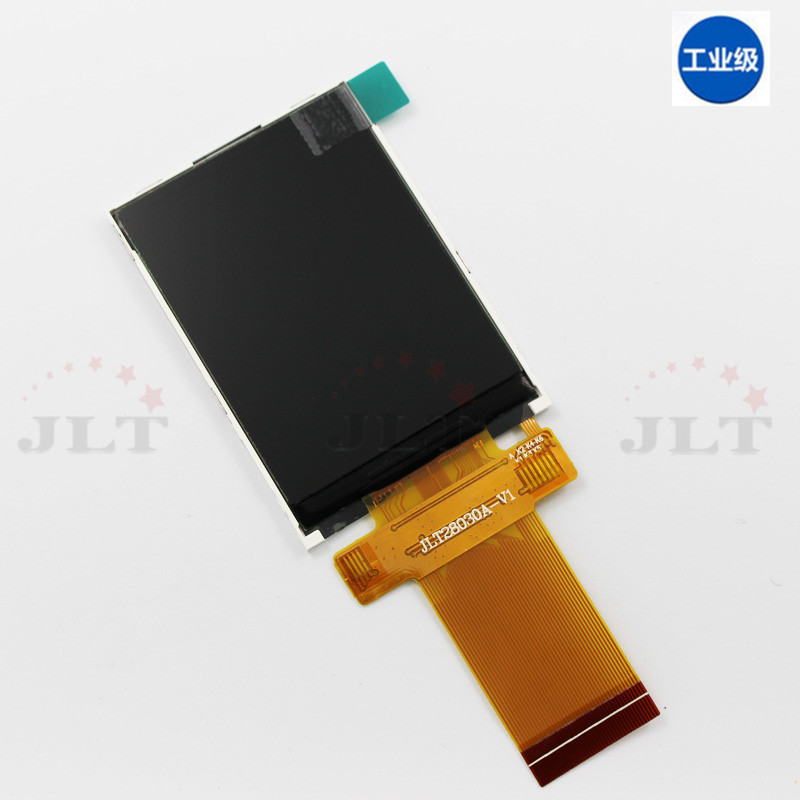

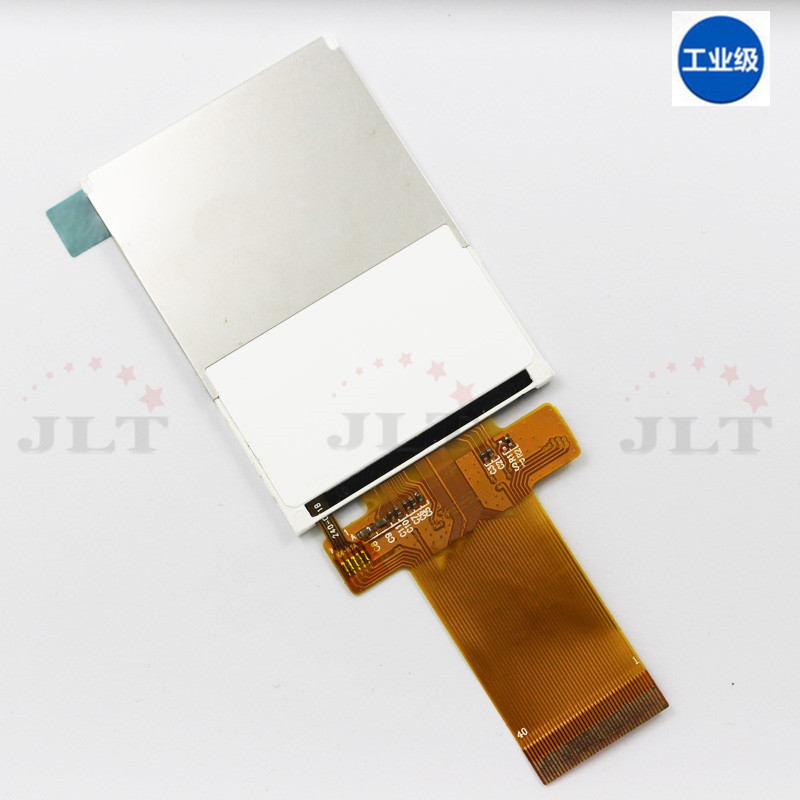

B.产品图片（Product pictures）
点我选购样品
点我了解同接口定义2.8英寸屏
点我了解3.5英寸插接40pin液晶屏
点我了解JLT24030A液晶屏
C.接口定义（ Interface definition）
点我
点我
点我
D.其他信息（ Other information）
PIN 脚
名称
描述
电路接法
1
YU
RTP模拟信号端
接触摸芯片
2
XL
RTP模拟信号端
接触摸芯片
3
YD
RTP模拟信号端
接触摸芯片
4
XR
RTP模拟信号端
接触摸芯片
5
GND
电源地
接电源负极
6
VCC
电源VCC(2.8V/3.3V)
接电源正极
7
GND
电源地
接电源负极
8-25
DB17-DB0
LCD并行数据信号，不使用的数据脚接GND
接普通IO口
26
SDA
串行数据口
接普通IO口
27
RD
读允许信号.低电平有效
接普通IO口
28
WR/RS
写允许信号.低电平有效.4线串口RS
接普通IO口
29
RS/SCL
寄存器选择.串口时钟线
接普通IO口
30
CS
液晶片选信号
接普通IO口
31
RESET
液晶片复位信号
接普通IO口或系统复位
32
IM0
接口模式选择
拉高或拉低详见NOTE1
33
IM1
接口模式选择
拉高或拉低详见NOTE1
34
IOVCC
电源VCC(1.8V-3.3V)
接1.8V-3.3V
35
GND
电源地
接电源负极
36
A
背光正极
接背光电源正极
37-40
K
背光负极
接背光电源负极
下载全套资料（Demo程序.规格书.参考设计资料) ！！8位接口！！
下载全套资料（Demo程序.规格书.参考设计资料) ！！16位接口！！
下载全套资料（Demo程序.规格书.参考设计资料) ！！SPI接口！！
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
11
21
2023
2.4寸插接40pin液晶彩屏，0.5mm可带电阻触摸 2.4寸TFT 插接液晶屏 显示屏LCD
来源:[深圳市晶力泰科技有限公司]
联系人：陈先生
手机：18681597732
电话：0755-33118180
传真：0755-33118180
QQ：1249119559
Email：550948926@qq.com
地址：广东省深圳市深圳市深圳市光明新区公明楼村硕泰路16号百顺佳科技大厦9楼
品牌：晶力泰
价格：15.60
元/PCS
供应地：广东省深圳市
产品型号：JLT24030B
