产品型号：JLT2008A
产品型号：JLT2008A
A.产品概述（DeSCRJPTion of products）
产品型号（Product model）：JLT2008A
点我选购样品
点我了解同接口定义2.8英寸屏
点我了解同接口定义3.5英寸屏
C.接口定义（ Interface definition）
点我
点我
D.其他信息（ Other information）
更多产品信息请详见【产品规格书】或联系【晶力泰】客服人员
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
分辨率（Resolution）：176*220
面板尺寸（Panel size）：2.0英寸
面板品牌（Panel manufacturers）：CTC
驱动芯片（Drive chip）：ILI9225G
接口数量（Interface PIN）：24PIN插接0.5MM间距
接口方式（Interface type) ：并行8/16bit
活动区域（Active area）：31.68 * 39.6 mm
产品厚度（thickness）： 2.25 MAX
触摸类型（Touch type）：无触摸（No Touch pad）

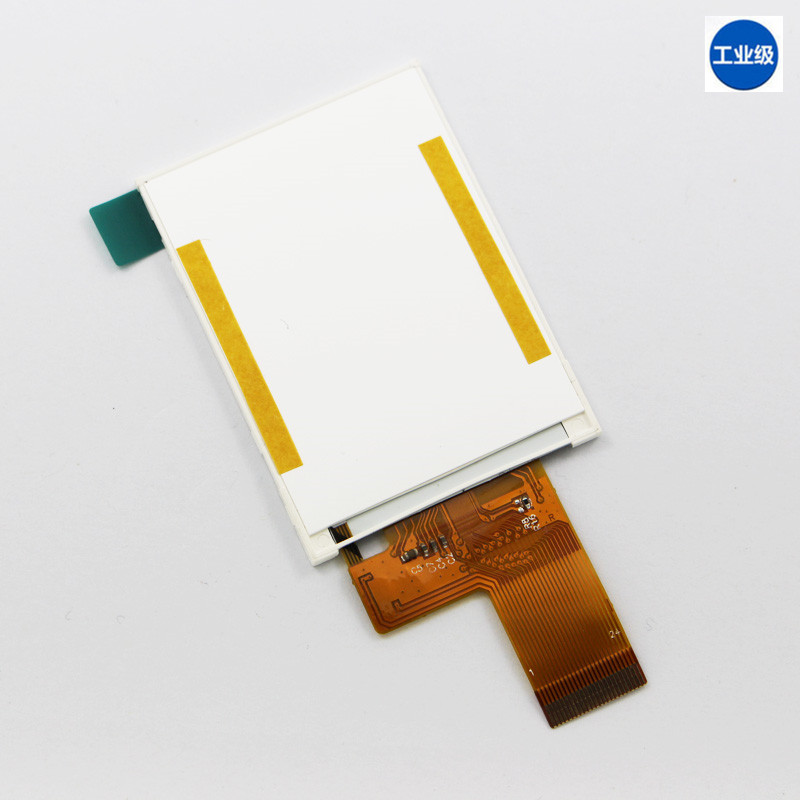

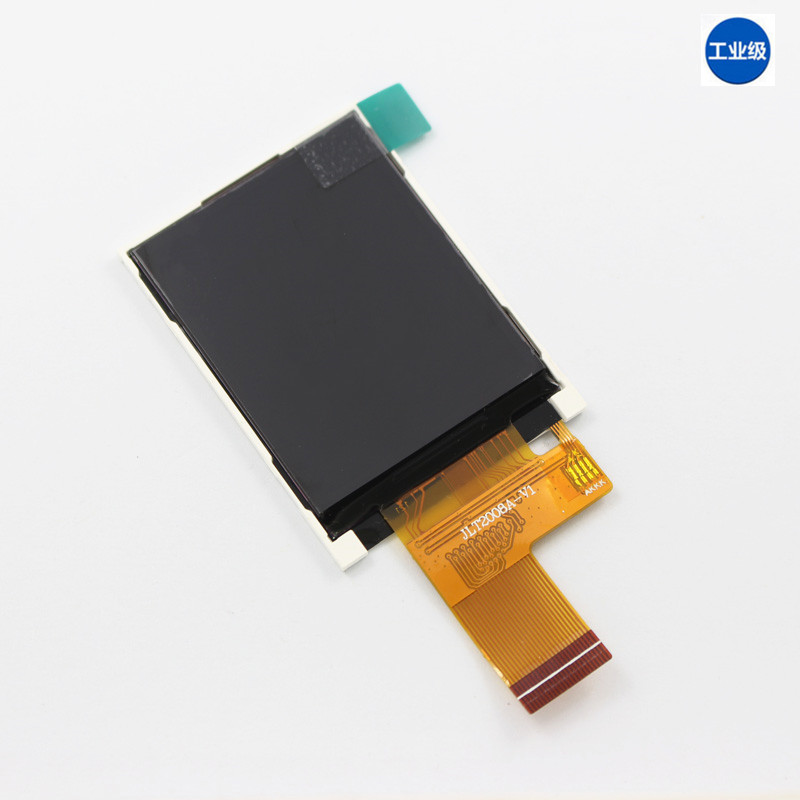

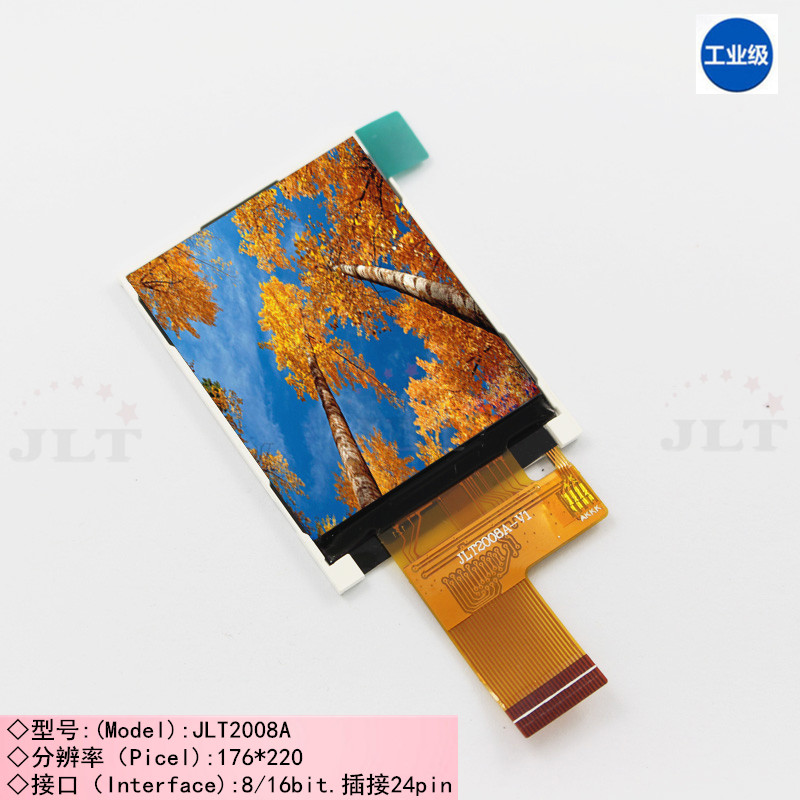

B.产品图片（Product pictures）
点我了解同接口定义2.4英寸屏
PIN 脚
名称
描述
电路接法
1
VCC
电源接3.3V
接3.3V电源
2
GND
电源负极
接电源负极
3
LEDA
背光正极，接3.1V-3.4V 量产时串联4.7R电阻
接3.1V-3.4V
4
RESET
LCD驱动芯片复位信号 低电平复位
接普通IO口或硬件复位电路
5
CS
LCD驱动芯片片选信号, 低电平有效
接普通IO口
6
RS
寄存器选择RS=1: 写参数.数据.RS=0：写命令
接普通IO口
7
WR
LCD驱动芯片写允许信号，低电平有效
接普通IO口
8
RD
LCD驱动芯片读允许信号，低电平有效
接普通IO口
9-24
DB0-DB15
数据线 使用8位接口时，悬空或接GND
接普通IO口
下载全套资料（Demo程序.规格书.参考设计资料) ！！8位接口！！
下载全套资料（Demo程序.规格书.参考设计资料) ！！16位接口！！
11
21
2023
2.0寸插接液晶模组，176*220并行接口TFT 2.0寸TFT
来源:[深圳市晶力泰科技有限公司]
联系人：陈先生
手机：18681597732
电话：0755-33118180
传真：0755-33118180
QQ：1249119559
Email：550948926@qq.com
地址：广东省深圳市深圳市深圳市光明新区公明楼村硕泰路16号百顺佳科技大厦9楼
品牌：晶力泰
价格：8.90
元/PCS
供应地：广东省深圳市
产品型号：JLT2008A
