产品型号：JLT18003A
A.产品概述（DeSCRJPTion of products）

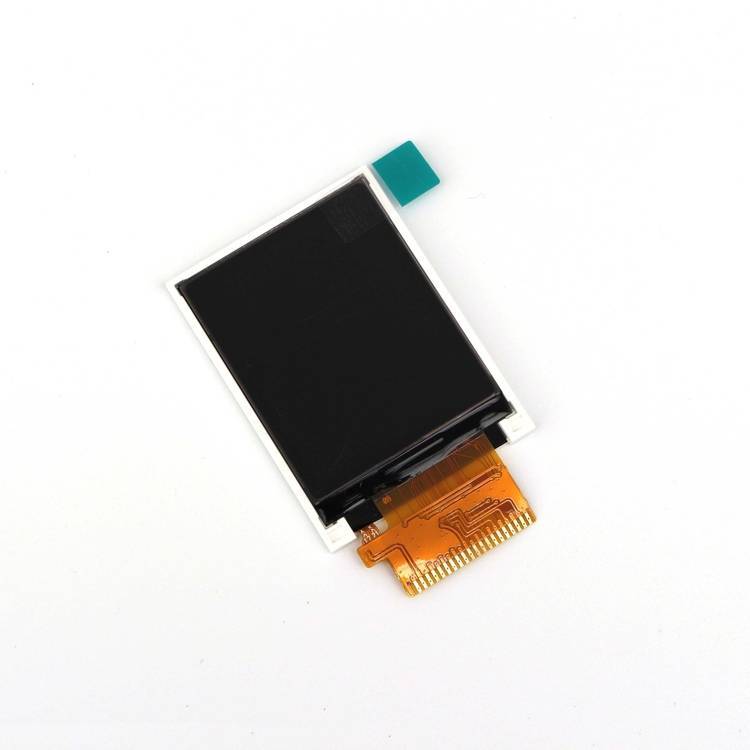

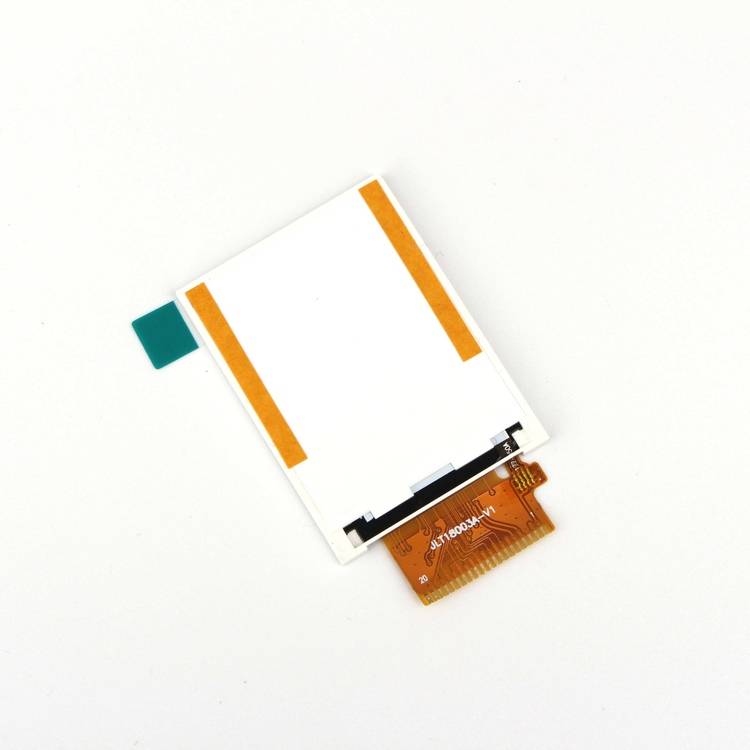

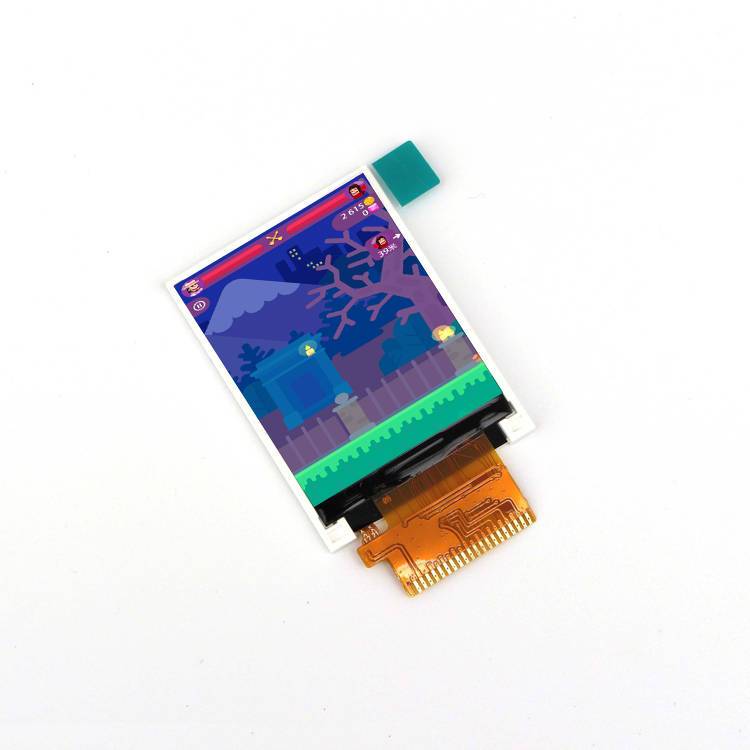

B.产品图片（Product pictures）
点我选购样品
C.接口定义（ Interface definition）
详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员。
引脚序号PIN No.
引脚名称Symbol
作用描述DeSCRJPTion
备注Notes
1
LEDK
Cathode of Backlight（背光负极）
2
LEDA
Anode of Backlight(背光正极3.0-3.4伏供电)
3
GND
Ground（接地脚）
4
VDD
Power supply for LCM（屏电源供电脚 2.8-3.3V)
5-6
NC
No connection（空脚）
7
CS
Chip select pin (“Low” enable)（屏驱动芯片片选脚，低电平有效）
8
RESET
LCM Reset pin（屏复位脚，低电平复位）
9
RS
Register select pin（指令/数据寄存器选择脚）RS=’1’: Display data.（RS=’1’:选择数据寄存器）RS=’0’: Command data.（RS=’0’:选择指令寄存器）
10
WR
Write control pin（写控制脚）
11
RD
Read control pin（读控制脚）
12-19
DB7-DB0
Data Bus（8位数据线）
20
GND
Ground（接地脚）
11
21
2023
1.77寸TFT液晶模组LCM,焊接20pin并行接口 ST7735R
