产品型号：JLT1401A
A.产品概述（DeSCRJPTion of products）

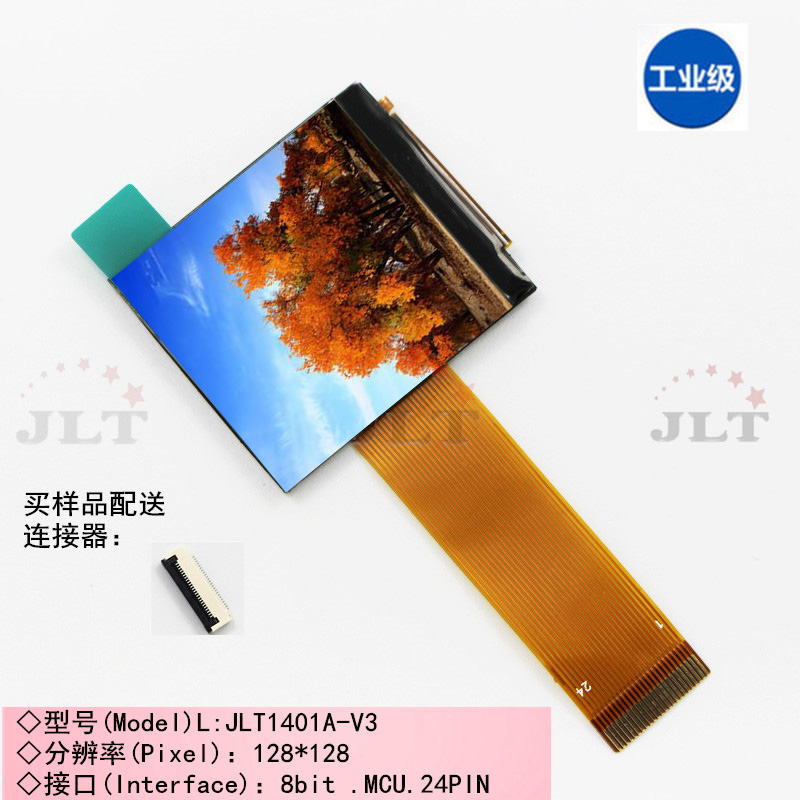

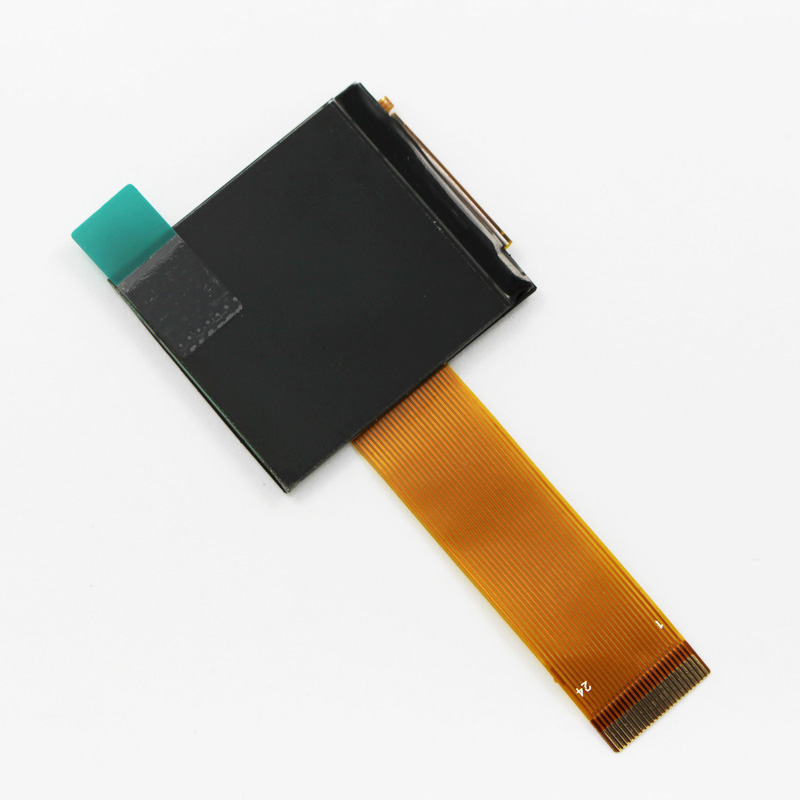

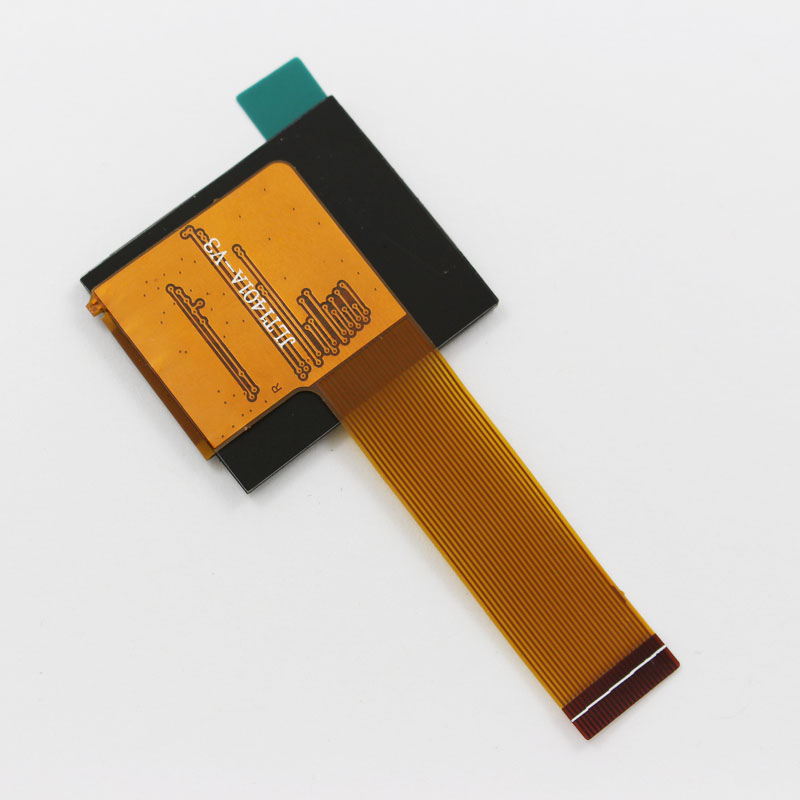

B.产品图片（Product pictures）
点我了解同接口定义2.4英寸屏 点我选购样品
C.接口定义（ Interface definition）
D.其他信息（ Other information）
该款液晶屏广泛用于手表.只能穿戴.仪表.仪器等领域。
更多产品信息可到网站下载页面进行下载或联系【晶力泰】客服人员
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
PIN 脚
名称
描述
电路接法
1
LEDK
电源负极
背光负极
2
LEDA
背光正极
背光正极
3
GND
GND
GND
4
VCI
电源接3.3V
电源
5
IOVCC
电源接3.3V
电源
6
NC
NC
NC
7
CS
片选-低电平有效
接普通IO口
8
RESET
复位-低电平复位
接普通IO口或硬件复位
9
RS
寄存器选择信号-低电平有效
接普通IO口
10
WR
LCD驱动芯片写允许信号，低电平有效
接普通IO口
11
RD
LCD驱动芯片读允许信号，低电平有效
接普通IO口
12
DB7
数据线
接普通IO口
13
DB6
数据线
接普通IO口
14
DB5
数据线
接普通IO口
15
DB4
数据线
接普通IO口
16
DB3
数据线
接普通IO口
17
DB2
数据线
接普通IO口
18
DB1
数据线
接普通IO口
19
DB0
数据线
接普通IO口
20
GND
GND
GND
21
NC
NC
NC
22
NC
NC
NC
23
NC
NC
NC
24
NC
NC
NC
11
21
2023
1.4寸工控TFT液晶彩屏，插接24pin显示屏ST7735 1.4寸TFT
来源:[深圳市晶力泰科技有限公司]
联系人：陈先生
手机：18681597732
电话：0755-33118180
传真：0755-33118180
QQ：1249119559
Email：550948926@qq.com
地址：广东省深圳市深圳市深圳市光明新区公明楼村硕泰路16号百顺佳科技大厦9楼
品牌：晶力泰
价格：10.00
元/pcs
供应地：广东省深圳市
产品型号：JLT1401A
