灯带LED电源芯片SM16716 是专用 LED 装饰照明、点光源应用系统设计的驱动芯

片，提供三通道恒流驱动和灰度调制输出，特别适合离散的多灰度全彩灯光系统

。

灯带电源芯片SM16716是可以三通道开漏输出，最大电流达 60mA
OUT 输出端口最大耐压 26V
输出采用自主 PCCM 恒流驱动技术，恒流精度小于±5%
内置 LDO 稳压电路，VDD 供电范围可达
3.3—6.0V
采用信号自校正的双线传输协议，移位时钟可达 30MHz
256 级 PWM 输出，8 bits 灰度数据

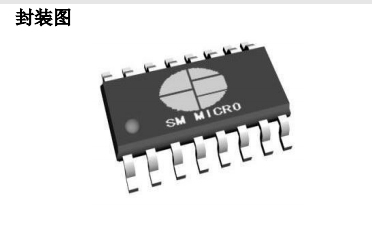

封装形式：SOP16
ESD HBM：>4KV

灯带LED电源芯片SM16716系统应用领域：

室内 LED 装饰照明
建筑 LED 外观/情景照明
洗墙灯、窗帘屏
穿孔字
护栏管

LED灯带芯片SM16716电源芯片功能分析：

1.移入 50Bits 的“0”作为起始帧，再移入各数据帧。起始帧和数据帧都是高

位先移入。每个数据位在 DCLK
上升沿被送入；
2.第 1 个数据帧是对应距移入端最近的 LED 灯。其格式包含：1Bit 起始位“1

”+3 组 8Bits 的灰度数据；
3.所有芯片的数据送完后，加送与芯片数目对应的 DCLK 脉冲数，新数据即开始

生效；加送 DCLK 脉冲时数据信号为低电平（数据信号全发“0”，时钟信号按

上述格式发）；
4.每组灰度数据均由 1Bit“1”+24Bit 灰度数据组成。

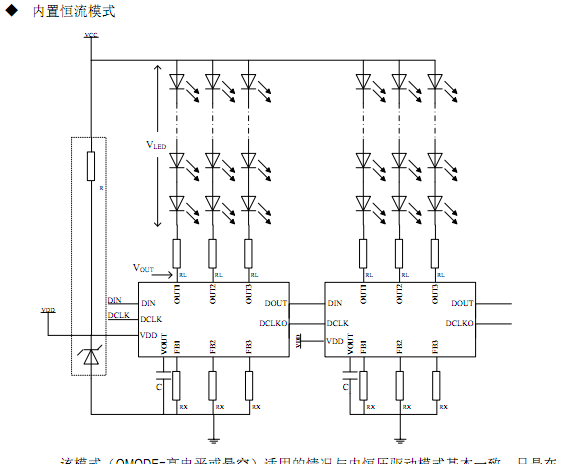

信号的级联

在应用中，SM16716LED电源芯片间的级联传输距离可能较长，本传输协议采用了

信号自校正的双线传输协议，可消除时钟信号与数据信号的竞争冒险。另外，

DOUT 和DCLKO 输出设计了推挽式强驱动电路，经试验时钟为 2MHz时可以驱动达

6 米的信号线，为防止信号反射，应用时需在 DOUT 和 DCLKO 端口各串接一个

50 欧姆左右的电阻再输出到下一级。
?
256 级线性 PWM 输出

本芯片SM16716电源芯片采用了 8 位，256 级 PWM 输出协议。
由于采用了信号自校正的双线传输协议，本芯片可支持高速的数据传输。在应用

中，可用于播放动态视频，而此类应用对灰度等级的要求较高。本芯片的 256

级灰度，会有较好的展示效果。
如果显示源数据是低于 8 位的数据，可通过控制系统进行 gamma 校正调节。
