MP503空气质量传感器气体传感器

当前位置: 首页> 电子元器件> 传感器> 气体传感器

来源:[深圳鑫赛创电子有限公司]

联系人：张女士

手机：15920091034

电话：0755-27863782

传真：0755-27882572(1)

QQ：569687854

Email：xsc316@163.com

地址：广东省深圳市深圳市宝安42区兴华一路68号鹏兴盛商务中心4楼405室

品牌：XSC

价格：10.00 元/个

供应地：广东省深圳市

产品型号：MP503

MP503空气质量传感器

加工定制	否	品牌	XSC	型号	MP503
种类	气体	材料	混合物	材料物理性质	半导体
材料晶体结构	单晶	制作工艺	集成	输出信号	模拟型
防护等级	1	线性度	1（%F.S.）	迟滞	1（%F.S.）
重复性	1（%F.S.）	灵敏度	1	漂移	1
分辨率	1

MP503空气质量传感器

产品描述

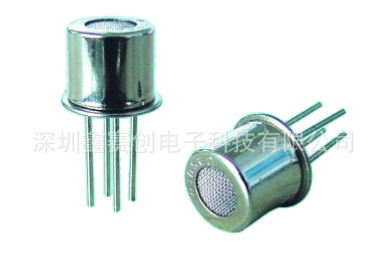

MP503型气体传感器是空气质量传感器。采用多层厚膜制造工艺，在微型Al2O3陶瓷基片上的两面分别形成加热器和金属氧化物半导体气敏层，用电极引线引出，经TO-5金属外壳封装而成。当环境空气中有被检测气体存在时空气质量传感器电导率发生变化，该气体的浓度越高，空气质量传感器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号。

传感器特点

对于酒精、烟雾灵敏度高；

响应、恢复快；

迷你型、低功耗；

检测电路简单；

稳定性好、寿命长

主要应用

MP503空气质量传感器广泛应用于家庭环境及办公室有害气体检测、自动排风装置、空气清新机等

技术指标

产品型号			MP503
产品类型			平面半导体气敏元件
标准封装			TO-5
检测气体			酒精、烟雾
检测浓度			10-1000ppm(酒精)
标准电路条件	回路电压	Vc	≤24V DC
	加热电压	VH	5.0V±0.2V ACorDC
	负载电阻	RL	可调
标准测试条件下气敏元件特性	加热电阻	RH	85Ω±10Ω（室温）
	加热功耗	PH	≤300mW
	敏感体电阻	Rs	1KΩ-30KΩ(in 50ppm 酒精)
	灵敏度	S	Rs(in air)/Rs(50ppm酒精)≥5
	浓度斜率	α	≤0.6(R50ppm/R30ppm酒精)
标准测试条件	温度、湿度		20℃±2℃；65%±5%RH
	标准测试电路		Vc:5.0V±0.1V； VH: 5.0V±0.1V
	预热时间		不少于48小时
