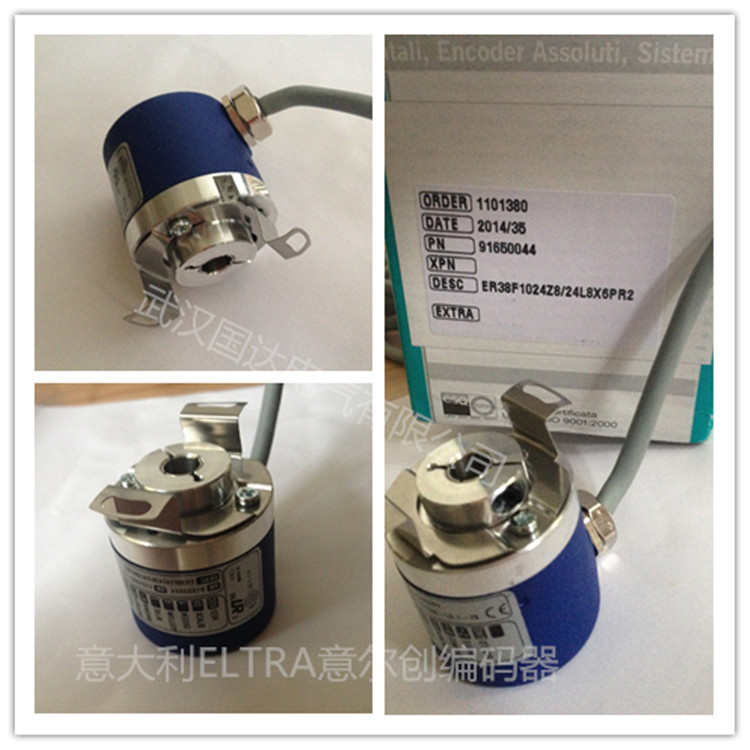

EL38F1024Z8/24L8X3PR2编码器现货

主要特点
小型?38编码器
系列通用应用程序。

·高达25000 ppr，无信号

·有几种可用的输出类型

·高达28v直流电源

·高达220 kHz输出频率

·电缆输出
·高达3000rpm转速

·达到ip65密封


el - er 38 F安装说明

1 .工作联轴器轴与电机轴

2。将弹簧固定在电机上，而不拧紧

3 .项目在电机轴上安装编码器轴

4。旋转编码器进行电气调整(相位调整)

5。固定弹簧

el - er 38 G安装说明

1 .工作在电机上安装反旋转销

2。有电机轴的两个编码器，确保销钉
是否在编码器的前部插入孔
(保持0.5 mm的最小距离)。

3 .项目在电机轴上安装编码器轴

电气参数
分辨率：从1到25000 ppr

电力供应：
5 V直流±10%
5……28 V直流±5%
8…24 V直流±5%(反极性保护)

电流消耗
没有负载：
100100ma max

最大负载电流：
50 mA通道
20 mA通道
输出类型：
NPN型
，NPN型集电极开路
，推拉
线路驱动器，长线驱动

最大输出
频率频率
：150 kHz EL系列，220 kHz ER系列
顺时针方向A的方向B(轴视图)

电磁
兼容性
：IEC 61000-6-2，
IEC 61000-6-4


EL系列分辨率
1 - 2 - 4 - 5 - 10 - 15 - 16 - 20 - 30 - 32 - 40 - 50 - 70 - 80 - 90 - 150 - 160
- 180 - 250 - 350 - 300 - 450 - 600 - 660 - 700 - 2880 - 3000 - 3600 - 4000
- 4096 - 5000 - 6000 - 7200 - 7500 - 8000 - 8192 - 10000 - 10240 - 12000
- 14400 - 15000 - 16000 - 16384 - 20000 - 20480 - 25000
ER系列分辨率
100 - 120 - 128 - 200 - 240 - 256 - 360 - 400 - 480 - 500 - 512 - 625 - 720
- 750 - 900 - 1000 - 1024 - 1250 - 1440 - 1500 - 1800 - 2000 - 2048 - 2500
