SMT表面贴装技术（Surface Mount Technology）是目前电子组装行业里最流行的一种技术和工艺，是一种将无引脚或短引线表组装元器件安装在印刷电路板的表面或其他基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术。可用SMT进行贴装的元器件称为表面贴装器件SMD（Surface Mount Device）。

SMT按尺寸（业内或称体积）分为0201、0402、0603、0805、1206、1210、1812、2018、2920等系列。该分类方法采用英制单位分类，电阻、电容、电感、二极管、三极管/保险丝等器件都是按英制单位进行分类名。

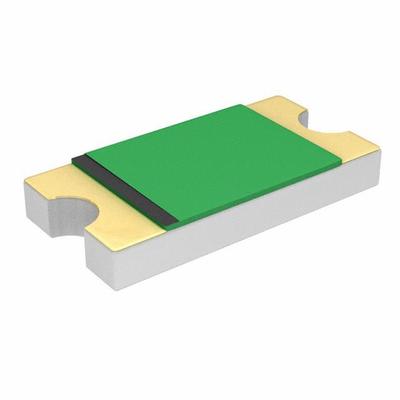

本文将推送贴片自恢复保险丝SMD150-1210R，它是一款1210封装，都具有小尺寸的特点，大大地为紧凑型设计节省电路板空间。能对故障电流作出快速响应，且能与高温焊料兼容，有效保护电路。不含铅和卤素，符合RoHS标准，是绿色安全的自恢复保险丝。

自恢复保险丝SMD150-1210R基本参数：

最大电压：6V

最大电流：100A

最大维持电流：1.5A

跳脱电流：3.0A

最小电阻：0.04

最大电阻：0.11

跳脱时间：0.5S

封装：1210

=======================================================

自恢复保险丝SMD150-1210R适用于以下应用：

? USB外围设备

? 硬盘驱动器

? 光盘驱动器

? 适用于主板和外围设备的即插即用型保护装置

? 手机电池和端口保护

? PDA/数码相机

? 游戏控制台端口保护

? PCI卡

==================================================================

PTC 元件选型步骤：

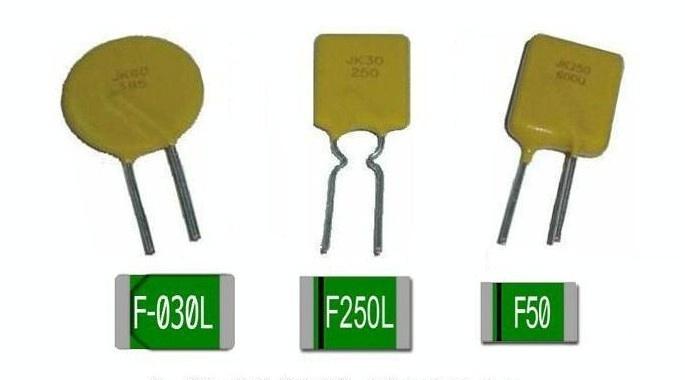

1 ．选择 PTC 的安装型号：引线形 / 贴片形 SMD/ 光片形

2 ．确定线路中工作的最大电压 V 。

3 ．确定线路正常工作时平均工作电流 I （非故障电流）

4 ．确定 PTC 安装环境的最高温度 T 。

5 ．确定线路需要 PTC 保护的最小电流 IT 。

6 ．据上述数据，依据目录在 R-T 曲线上选择最合适的一款 PTC 。

SMD005-1210R;SMD010-1210R;SMD020-1210R;

SMD035-1210R;SMD050-1210R;SMD075-1210R;

SMD100-1210R;SMD110-1210R;SMD150-1210R

SMD200-1210R;
