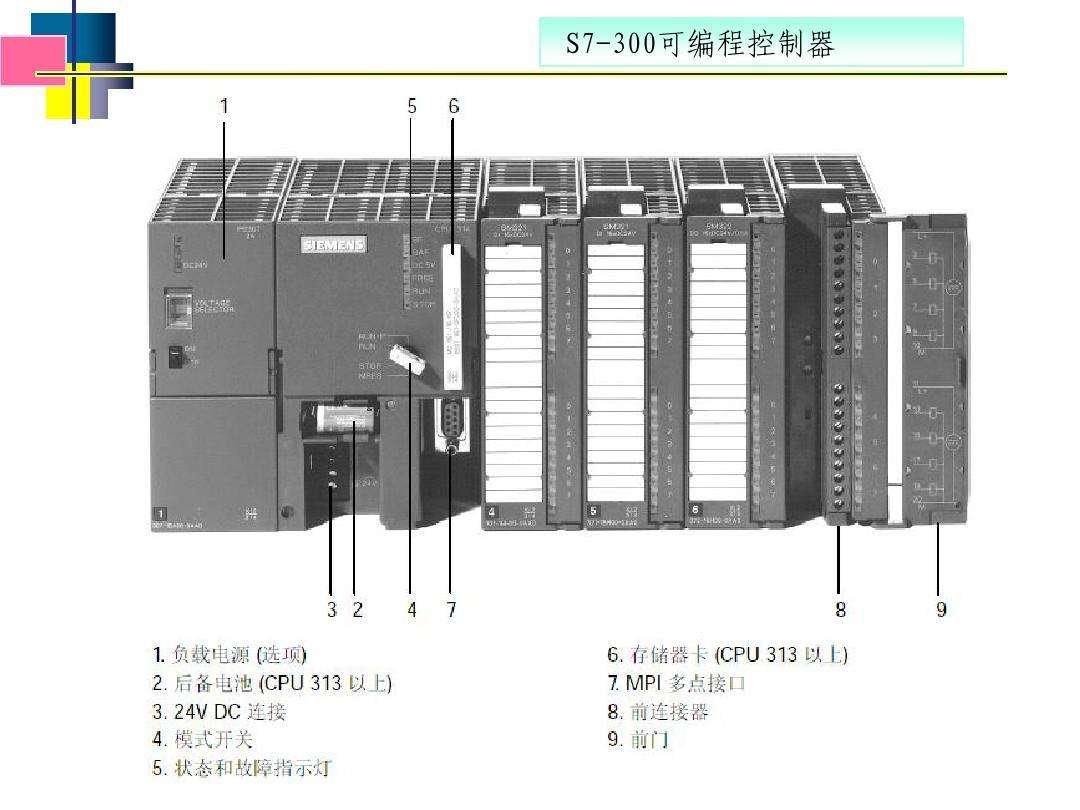

西门子6ES7322-1FL00-0AA0
多种输出电压，可支持输出不同的过程信号：
-
24 VDC,额定电流 0.5 A/通道
-
24 VDC,额定电流 2 A/通道
-
48 - 125 V DC
-
120/230 V AC
除了经济性以及易于处理的特点外，该模块还具有其他特殊功能：
西门子诊断中继器具有网络中继和网络诊断的功能，通过诊断中继器可以在系统运行过程中监视一个PROFIBUS RS485网段，通过STEP7读取诊断信息，可以快速定位网络故障点，给出故障原因。包括以下几个方面诊断信息：
> 网络拓扑结构表
> 诊断缓冲区信息
> 统计缓冲区信息
下面将通过一个具体的应用实例，给出在STEP7中读取诊断中继器诊断信息的方法和基本操作步骤。
关于诊断中继器的详细使用请参考诊断中继器手册。
1 网络搭建和硬件组态
1.1 网络搭建
1、系统组成
下图给出了本应用实例的主要组成部分：
图1 系统组成结构图
2、软件环境
> 操作系统：WINOOWs XP Professional SP2
> 编程软件：STEP7 V5.4 SP4
3、系统主要硬件设备及版本信息：
|
设备名称
|
定货号
|
版本
|
|
诊断中继器
|
6ES7 972-0AB01-0XA0
|
V2.0.0
|
|
DP主站
|
6ES7317-2EK13-0AB0
|
V2.6
|
|
ET200M 5#DP从站
|
6ES7153-2BA00-0XB0
|
V3.07
|
|
ET200S 3#DP从站
|
6ES7151-7AA10-0AB0
|
V2.0
|
|
CP5611
|
6GK156-1AA01
|
|
|
PROFIBUS总线连接器
|
|
|
|
PROFIBUS总线电缆
|
|
|
表1 系统主要硬件设备及版本信息
4、硬件设置
S7-300 CPU连接到诊断中继器的DP1接口，ET200M和ET200S连接到诊断中继器的DP2接口，诊断中继器的DP3接口没有使用，带有STEP7的编程设备连接到诊断中继器的PG接口。
诊断中继器设置：地址设置为15， DR为ON（使能中继功能），DP1开关设置为ON（只接A1/B1 ），DP3开关设置为OFF（关闭DP3网段）。如图2所示：
图2 诊断中继器设置
1.2 在STEP7中进行硬件组态
1、根据实际搭建的网络在STEP7中进行硬件组态。
图3 系统硬件组态
2、为诊断中继器分配参数
设置DP中断模式为“DPV0”，DP2/DP3拓扑检测为“ON”，TDP/TDX监视为“OFF”。
注，如果在DP中断模式选择为“DPV1”，则CPU将不再激活OB82，因此建议选择默认模式“DPV0”。
图4 诊断中继器参数分配
3、设置诊断中继器帧长度
图5 设置诊断中继器帧长度
|
参数
|
可选择的诊断帧
|
帧长度
（字节）
|
|
诊断帧长度
|
Segment DP2, DP3, DP1, PG, TSYNC
|
91
|
|
Segment DP2, DP3, DP1, PG
|
84（默认）
|
|
Segment DP2, DP3, DP1
|
65
|
|
Segment DP2, DP3
|
46
|
|
Segment DP2
|
27
|
表2 诊断帧长度列表
4、诊断中继器其他属性页相关参数设置均采用默认值。
2 在线读取诊断中继器信息
2.1 拓扑结构显示
1、线性诊断
在Netpro中选择PLC-?Prepare Line Diagnostics菜单进行线性诊断。
注，在选择上相应的DP网络后，Prepare Line Diagnostics菜单才可用。
图6 Prepare Line Diagnostics菜单
图7 线性诊断结果显示
2、拓扑结构显示
在Netpro中选择PLC?Show Network Topology菜单打开拓扑结构显示窗口。
图8 拓扑结构图形显示
图9 拓扑结构表显示
2.2 在线诊断缓冲区信息
对于每一个网段（DP1、DP2、DP3和PG网段），诊断中继器都有一个诊断缓冲区，每个网段可以保存10条诊断信息。注：诊断缓冲区的信息不具有掉电保持功能。
图10 诊断缓冲区信息显示
2.3 统计缓冲区信息显示
DP2和DP3网段包含两个统计缓冲区，其中包含了冲突故障率和报文故障率的统计信息，用来评估网络的质量，可以通过STEP7在线读取统计缓冲区信息。
图11 统计缓冲区信息显示
3 通过SFC13读取诊断中继器的诊断数据
3.1 SFC13的使用
利用SFC13“DPNRM_ DG”可以读取DP从站的诊断数据，经过无错数据传送之后，已读取的数据被输入到由RECORD指定的数据区域。
图12 SFC13在程序中的调用
|
参数
|
输入/输出
|
数据类型
|
存储区
|
描述
|
|
REQ
|
输入
|
BOOL
|
I、Q、M、D、L、常数
|
REQ = 1：读请求
|
|
LADDR
|
输入
|
WORD
|
I、Q、M、D、L、常数
|
DP从站的已组态诊断地址
|
|
RET_VAL
|
输出
|
INT
|
I、Q、M、D、L
|
如果在功能激活时出错，则返回值包含故障代码。如果未出现错误，则实际传送的数据长度将输入到RET_VAL中
|
|
BUSY
|
输出
|
BOOL
|
I、Q、M、D、L
|
BUSY = 1：读操作尚未完成
|
|
RECORD
|
输出
|
ANY
|
I、Q、M、D、L
|
已读取的诊断数据的目标区域。仅允许使用BYTE数据类型。要读取的数据记录的最小长度或目标区域为6。要发送的数据记录的最大长度为240
|
表3 SFC13的管脚定义
关于SFC 13 "DPNRM_ DG"的详细说明请参考手册“用于S7-300/400系统和标准功能的系统软件”。
3.2 通过SFC13读取诊断中继器的诊断数据
在STEP7中调用SFC13，并进行参数赋值，触发REQ，启动作业， 并从RECORD指定的数据区读取数据记录。
图13 SFC13读取的诊断数据
从上面的监视表中可以看到，通过SFC13读取到的诊断数据包括了诊断中继器的状态信息，制造商ID，组态信息，以及每个网段的故障诊断等信息。
4 通过SFC59读取诊断中继器的诊断记录
4.1 SFC59的使用
通过SFC 59 "RD_REC" (读记录)，可从指定地址的模块中读取编号为RECNUM的数据记录。通过调用SFC59且将输入参数REQ置1启动读任务。如果数据传送没有错误，读取的数据记录将被传送到由RECORD参数指定的目标区域中。
图14 SFC59在程序中的调用
|
参数
|
输入/输出
|
数据类型
|
存储区
|
描述
|
|
REQ
|
输入
|
BOOL
|
I、Q、M、D、L、常数
|
REQ = 1：读请求
|
|
IOID
|
输入
|
BYTE
|
I、Q、M、D、L、常数
|
地址区域的ID：
B#16#54 = 外设输入(PI)
B#16#55 = 外设输出(PQ)
若是混合模块，指定最低地址的
区域ID如果两个地址相同，
指定B#16#54
|
|
LADDR
|
输入
|
WORD
|
I、Q、M、D、L、常数
|
模块的逻辑基本地址。对于混合
模块，则指定两个地址中较低的一个
|
|
RECNUM
|
输入
|
BYTE
|
I、Q、M、D、L、常数
|
数据记录号(允许值0－240)
|
|
RET_VAL
|
输出
|
INT
|
I、Q、M、D、L
|
如果在功能激活时出错，则返回值包含故障代码
|
|
BUSY
|
输出
|
BOOL
|
I、Q、M、D、L
|
BUSY = 1：读操作尚未完成
|
|
RECORD
|
输出
|
ANY
|
I、Q、M、D、L
|
读取数据记录的目标区域。异步执行SFC 59时，要确保每次调用时参数RECORD的实际值具有相同的长度信息。只允许数据类型BYTE
|
表4 SFC59的管脚定义
关于SFC 59 "RD_REC"使用的详细说明请参考手册“用于S7-300/400系统和标准功能的系统软件”。
4.2 读取拓扑结构表
1、相关数据记录及含义
记录号
（HEX）
|
记录号
（DEC）
|
读/写
|
功能
|
|
32
|
50
|
读
|
第一部分拓扑表记录，节点0到31，170个字节
|
|
33
|
51
|
读
|
第二部分拓扑表记录，节点32到63，170个字节
|
|
34
|
52
|
读
|
第三部分拓扑表记录，节点64到95，170个字节
|
|
35
|
53
|
读
|
第四部分拓扑表记录，节点96到126，170个字节
|
表5 拓扑结构表相关数据记录及含义
2、在STEP7中调用SFC59，并进行参数赋值，RECNUM=B#16#32，触发REQ，启动作业，并从RECORD指定的数据区读取数据记录。
图15 实际的网络拓扑结构
图16 读取的拓扑结构数据记录
4.3 读取诊断缓冲区数据记录
1、相关数据记录及含义
记录号
（HEX）
|
记录号
（DEC）
|
读/写
|
功能
|
|
1E
|
30
|
读
|
DP1网段诊断缓冲区
|
|
1F
|
31
|
读
|
DP2网段诊断缓冲区
|
|
20
|
32
|
读
|
DP3网段诊断缓冲区
|
|
21
|
33
|
读
|
PG网段诊断缓冲区
|
表6 诊断缓冲区相关数据记录及含义
图17 实际的诊断缓冲区信息
2、在STEP7中调用SFC59，并进行参数赋值，RECNUM=B#16#1F，触发REQ，启动作业，并从RECORD指定的数据区读取数据记录。
图18 读取的诊断缓冲区数据记录
