西门子模块6ES7322-1BL00-4AA2

上海赞国自动化科技有限公司是专业从事西门子工业自动化产品销售和系统集成的高新技术企业。在西门子工控领域，公司以精益求精的经营理念，从产品、方案到服务，致力于塑造一个“行业专家”品牌，以实现可持续的发展。

多年以来，公司坚持“以客户为本，与客户共同发展”的思想，全力以赴为工矿用户、设计单位、工程公司提供高性价比、高稳定性、高可靠性的整体解决方案。

“我们不仅仅销售优质的产品”是公司每个员工的工作信条，在为客户提供产品和方案的过程中，我们愿意倾听客户，和客户共同完善，不断提高服务质量，超越客户的期望。以此为基础，我们追求客户、厂商和员工三方的共赢。

本公司与德国SIEMENS公司自动化与驱动部门的长期紧密合作过程中，建立了良好的相互协作关系，在自动化产品与驱动产品业务逐年成倍增长，为广大用户提供了SIEMENS的最新的技术及自动控制的最佳解决方案。
上海赞国自动化科技有限公司 具备以下产品优势
西门子可编程控制器，西门子触摸屏，西门子工业以太网，西门子数控系统，西门子高低压变频器，西门子伺服驱动等等。

========================================================

SIEMENS上海赞国自动化科技有限公司

>>>>>>>>>24小时咨询热线:18721786229 上海赞国竭诚为您服务

                                    联系人:黄章海

                                    电话(Tel):021-31129695

                                    传真(Fax):021-67633621

                                    在线(QQ) :38633177

                                    微 信    ：18721786229

上海赞国自动化科技有限公司是专业从事西门子工业自动化产品销售和系统集成的高新技术企业。在西门子工控领域，公司以精益求精的经营理念，从产品、方案到服务，致力于塑造一个“行业专家”品牌，以实现可持续的发展。 多年以来，公司坚持“以客户为本，与客户共同发展”的思想，全力以赴为工矿用户、设计单位、工程公司提供高性价比、高稳定性、高可靠性的整体解决方案。 “我们不仅仅销售优质的产品...

西门子模块6ES7322-1BL00-4AA2

6ES7322-1BL00-4AA2 相似图像 SIMATIC S7-300 输入输出模块捆绑包 组成部分： 数字输出 S7-300 SM 322 （6ES7322-1BL00-0AA0）， 1个前面板连接器 （6ES7392-1BM01-0AA0） 带弹簧触点，40针 列表价（不含增值税） 显示价格 您的单价（不含增值税） 显示价格 PDF 格式的数据表 下载 服务和支持 (手册，认证，问答...) 下载 产品 商品编号(市售编号) 6ES7322-1BL00-4AA2 产品说明 SIMATIC S7-300 输入输出模块捆绑包 组成部分： 数字输出 S7-300 SM 322 （6ES7322-1BL00-0AA0）， 1个前面板连接器 （6ES7392-1BM01-0AA0） 带弹簧触点，40针 产品家族 订货数据总览 产品生命周期 (PLM) PM300:有效产品 价格数据 价格组 / 总部价格组 TC / 231 列表价（不含增值税） 显示价格 您的单价（不含增值税） 显示价格 金属系数 无 交付信息 出口管制规定 AL : N / ECCN : N 工厂生产时间 1 天 净重 (Kg) 0.405 Kg 产品尺寸 (W x L X H) 未提供 包装尺寸 未提供 包装尺寸单位的测量 未提供 数量单位 1 件 包装数量 1 其他产品信息 EAN 未提供 UPC 未提供 商品代码 85389091 LKZ_FDB/ CatalogID ST73 产品组 4031 原产国 德国 Compliance with the substance restrictions according to RoHS directive RoHS 合规开始日期: 2012.03.01 产品类别 A: 问题无关，即刻重复使用 电气和电子设备使用后的收回义务类别 没有电气和电子设备使用后回收的义务 分类   版本 分类 UNSPSC 15 32-15-17-05

|  建议同时购买：  6ES7321-1BL00-4AA2 SIMATIC S7-300 输入输出模块捆绑包 组成部分： 数字输入 S7-300 SM 321 （6ES7321-1BL00-0AA0）, 1个前面板连接器 （6ES7392-1BM01-0AA0） 带弹簧触点，40针  6ES7321-1BL00-4AA1 SIMATIC S7-300 输入输出模块捆绑包 组成部分： 数字输入 S7-300 SM 321 （6ES7321-1BL00-0AA0）, 1个前面板连接器 （6ES7392-1AM00-0AA0） 带螺丝触点，40针  6ES7215-1AG40-0XB0 SIMATIC S7-1200，CPU 1215C， 紧凑型 CPU，DC/DC/DC， 2 个 PROFINET 端口， 机载 I/O： 14 个 24VDC 数字输入；10 个 24VDC 数字输出；0.5A； 2 AI 0-10V DC，2 AO 0-20mA DC， 电源：直流 20.4-28.8V DC， 程序存储器/数据存储器 125 KB  6ES7953-8LL31-0AA0 SIMATIC S7，微型存储卡 P. S7-300/C7/ET 200， 3，3V Nflash，2 MB  6ES7390-1AE80-0AA0 SIMATIC S7-300，异型导轨 L=480mm

200PLC内部RS485接口电路图：电路图见附件
图中R1、R2是阻值为10欧的普通电阻，其作用是防止RS485信号D+和D-短路时产生过电流烧坏芯片，Z1、Z2是钳制电压为6V，最大电流为10A的齐纳二极管，24V电源和5V电源共地未经隔离，当D+或D-线上有共模干扰电压灌入时，由桥式整流电路和Z1、Z2可将共模电压钳制在±6.7V，从而保护RS485芯片SN75176（RS485芯片的允许共模输入电压范围为：-7V～+12V）。该保护电路能承受共模干扰电压功率为60W，保护电路和芯片内部没有防静电措施。



二、常发生的故障现象分析：
当PLC的RS485口经非隔离的PC/PPI电缆与电脑连接、PLC与PLC之间连接或PLC与变频器、触摸屏等通信时时有通信口损坏现象发生，较常见的损坏情况如下：
●R1或R2被烧断，Z1、Z1和SN75176完好。这是由于有较大的瞬态干扰电流经R1或R2、桥式整流、Z1或Z1到地，Z1、Z2能承受最大10A电流的冲击，而该电流在R1或R2上产生的瞬态功率为：102×10=1000W，当然会将其烧断。
●SN75176损坏，R1、R2和Z1、Z2完好。这主要可能是受到静电冲击或瞬态过电压速度快于Z1、Z2的动作速度造成的，静电无处不在，仅人体模式也会产生±15kV的静电。
●Z1或Z2、SN75176损坏，R1和R2完好。这可能是受到高电压低电流的瞬态干扰电压将Z1或Z2和SN75176击穿，由于电流较小和发生时间较短因而R1、R2不至于发热烧断。
由以上分析得知PLC接口损坏的主要原因是由于瞬态过电压和静电造成，产生瞬态过电压和静电的原因很多也较复杂，如由于PLC内部24V电源和5V电源共地，24V电源的输出端子L+、M为其它设备混合供电可能导致地电位变化，从而造成共模电压超出允许范围。所以EIA-485标准要求将各个RS485接口的信号地用一条低阻值导线连接在一起以保证各节点的地电位相等，消除地线环流！
当带电插拔未隔离的连接电缆时，由于两端电位不相等电路中又存在诸多电感、电容之类的器件，插拔瞬间必然产生瞬态过电压或过电流。
连接在RS485总线上的其它设备产生的瞬态过电压或过电流同样会流入到PLC，总线上连接的设备站点数越多，产生瞬态过电压的因素也越多。
当通信线路较长或有室外架空线时，雷电必然会在线路上造成过电压，其能量往往是巨大的，常有用户沮丧地说：“联网的几十台PLC全部遭打坏了！”。
三、 解决办法：
1、从PLC内部考虑：
●采用隔离的DC/DC将24V电源和5V电源隔离，分析了三菱、欧姆龙、施耐德PLC以及西门子的PROFIBUS接口均是如此。
●选用带静电保护、过热保护、输入失效保护等保护措施完善的高挡次RS485芯片，如：SN65HVD1176D、MAX3468ESA等，这些芯片价格一般在十几元至几十元，而SN75176的价格仅为1.5元。
●采用响应速度更快、承受瞬态功率更大的新型保护器件TVS或BL浪涌吸收器，如P6KE6.8CA的钳制电压为6.8V，承受瞬态功率为500W，BL器件则可抗击4000A以上大电流冲击。
●R1和R2采用正温度系数的自恢复保险PTC，如JK60-010，正常情况下的电阻值为5欧，并不影响正常通信，当受到浪涌冲击时，大电流流过PTC和保护器件TVS（或BL），PTC的电阻值将骤然增大，使浪涌电流迅速减小。
2、从PLC外部考虑：
● 使用隔离的PC/PPI电缆，尽量不用廉价的非隔离电缆（特别是在工业现场）。西门子公司早期出产的PC/PPI电缆（6ES7 901-3BF00-0XA0）是不隔离的，现在也改成隔离的电缆了！
● PLC的RS485口联网时采用隔离的总线连接器.
● 与PLC联网的第三方设备，如变频器、触摸屏等的RS485口均使用RS485隔离器BH-485G进行隔离，这样各RS485节点之间就无“电”的联系，也无地线环流产生，即使某个节点损坏也不会连带其它节点损坏。
● RS485通信线采用PROFIBUS总线专用屏蔽电缆，保证屏蔽层接到每台设备的外壳并最后接大地。
● 对于有架空线的系统，总线上最好设置专门的防雷击设施。

找到了解决S7-200通讯口损坏的办法了

在我们单位众多的S7-200PLC中，不时有通讯口损坏，致使不能连接PC或不能进行通讯，在对PLC解体时发现，在PLC通讯口出有一芯片－－75176，这就是通讯接口芯片，在芯片周围有5个FB，标识FB1~FB5，这其实就是5个保险，在通讯连不上时，一般就是这5个保险中的某个烧毁了，可用同等型号的保险代替，也可用导线直接短路。一般就能解决问题。不过更换时要注意，由于元件时贴片的，十分小，空间也小，所以焊接时注意不要短路。

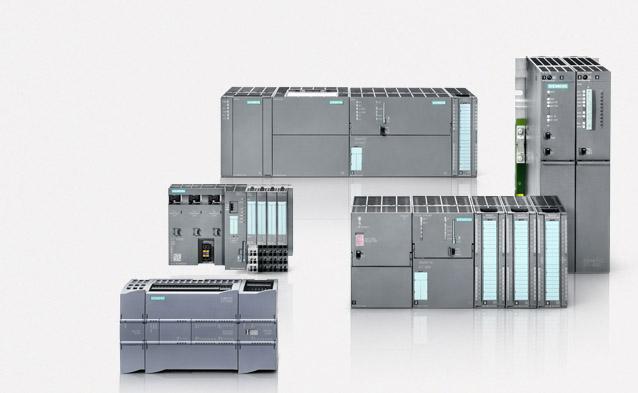

SIMATIC S7-200:用于基础自动化任务的微型PLC坚固而强大：SIMATIC S7- 200微型PLC在实时模式下具有速度快，具有通讯功能和较高的生产力的特点。一致的模块化设计促进了低性能定制产品的创造和可扩展性的解决方案。来自西门子的S7 - 200微型PLC可以被当作独立的微型PLC解决方案或与其他控制器相结合使用。

  西门子数控系统产品种类

 西门子数控系统是西门子集团旗下自动化与驱动集团的产品，西门子数控系统SINUMERIK发展了很多代。目前在广泛使用的主要有802、810、840等几种类型。

用一个简要的图表对西门子各系统的定位作描述如下：

西门子各系统的性价比较

1) SINUMERIK 802D

具有免维护性能的SINUMERIK802D，其核心部件 - PCU （面板控制单元）将CNC、PLC、人机界面和通讯等功能集成于一体。可靠性高、易于安装。

SINUMERIK802D可控制4个进给轴和一个数字或模拟主轴。通过生产现场总线PROFIBUS将驱动器、输入输出模块连接起来。

模块化的驱动装置SIMODRIVE611Ue配套1FK6系列伺服电机，为机床提供了全数字化的动力。

通过视窗化的调试工具软件，可以便捷地设置驱动参数，并对驱动器的控制参数进行动态。

SINUMERIK802D集成了内置PLC系统，对机床进行逻辑控制。采用标准的PLC的编程语言Micro/WIN进行控制逻辑设计。并且随机提供标准的PLC子程序库和实例程序，简化了制造厂设计过程，缩短了设计周期。

2) SINUMERIK 810D

在数字化控制的领域中，SINUMERIK 810D第一次将CNC和驱动控制集成在一块板子上。

快速的循环处理能力，使其在模块加工中独显威力。

SINUMERIK 810D NC软件选件的一系列突出优势可以帮助您在竞争中脱颖而出。例如提前预测功能，可以在集成控制系统上实现快速控制。

另一个例子是坐标变换功能。固定点停止可以用来卡紧工件或定义简单参考点。模拟量控制控制模拟信号输出;

刀具管理也是另一种功能强大的管理软件选件。

样条插补功能(A，B，C样条)用来产生平滑过渡；压缩功能用来压缩NC记录；多项式插补功能可以提高810D/810DE运行速度。

温度补偿功能保证您的数控系统在这种高技术、高速度运行状态下保持正常温度。此外，系统还为您提供钻、铣、车等加工循环。SINUMERIK 840D

3) SINUMERIK 840D

SINUMERIK 840D数字NC系统用于各种复杂加工,它在复杂的系统平台上，通过系统设定而适于各种控制技术。840D与SINUMERIK_611数字驱动系统和SIMATIC7可编程控制器一起，构成全数字控制系统，它适于各种复杂加工任务的控制，具有优于其它系统的动态品质和控制精度。

•
  西门子PLC通讯电缆
•
  西门子接线接头
•
  西门子RS485总线连接器
•
  西门子CPU312C
•
  西门子触摸屏TP178micro
•
  西门子触摸屏6AV6640-0DA11-0AX0
•
  西门子KTP178触摸屏
•

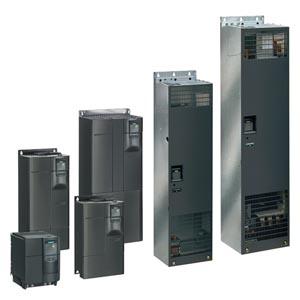

  西门子变频器6SE6430-2UD32-2DB0
•
  西门子22KW变频器
•
  西门子22KW变频器6SE6430-2UD32-2DB0
•

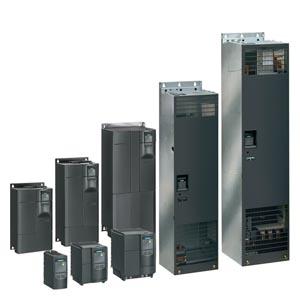

  西门子MM430/3AC/380V-480V/22KW变频器
•
  西门子MM430变频器22KW
•
  西门子CPU315-2DP
•

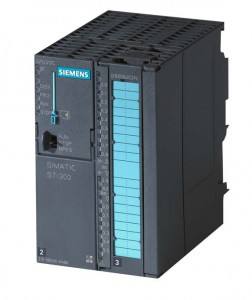

  西门子CPU313C优势供应
•
  西门子CPU313C-2PTP现货供应
•
  西门子CPU313C-2DP现货供应
•
  西门子CPU314现货供应
•

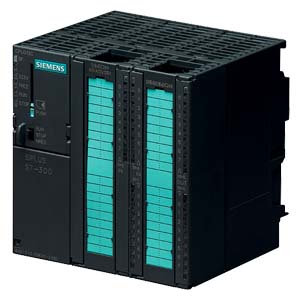

  西门子CPU314C-2PTP现货供应
•
  西门子CPU315-2PN/DP现货供应
•

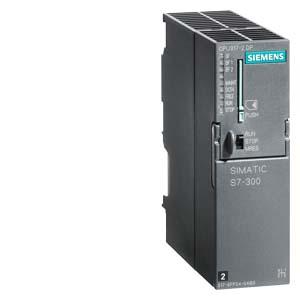

  西门子CPU317-2DP现货供应
