ESD静电的持续放电会干扰电子设备中的敏感电路，工程师为了确保敏感电路不受静电放电干扰，设计了多种静电防护方案。ESD保护在实现上基本有两种方式：IC内部的保护和IC外部的保护。前者虽然可以增加靠性，而且因不需要外部的保护而比较简单；但同样，也会增大硅片面积，同时，因为硅片中寄生电容和寄生电阻的存在，会引起信号之间的相互串扰。所以，现在外部的ESD保护方案应用得越来越广泛。外部ESD保护电路包括贴片压敏电阻、TVS二极管以及ESD放电二极管.本编将推送一款低容贴片压敏电阻：

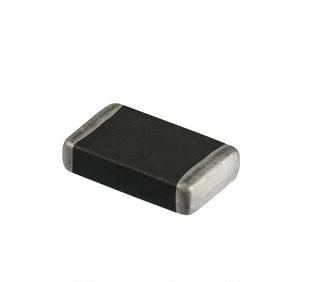

贴片压敏电阻---低容低压系列

1、特点：

矩形，尺寸规格系列化，适用于混合集成电路或印刷电路的表面贴装元件；

有多种端电极引出材料，特别适用于表面组装技术对可焊性和耐焊接热的严格要求；

反应速度快(＜1ns)；低容值、低电压值；

适用于回流焊、波峰焊和热风手工焊；

=======================================================

SMV0402E180N3R0T贴片压敏电阻基本参数如下：

工作电压：AC14(V)     DC18(V）

压敏电压:最小值:22V   最大值:34V

限制电压:98V

电容量:3pf

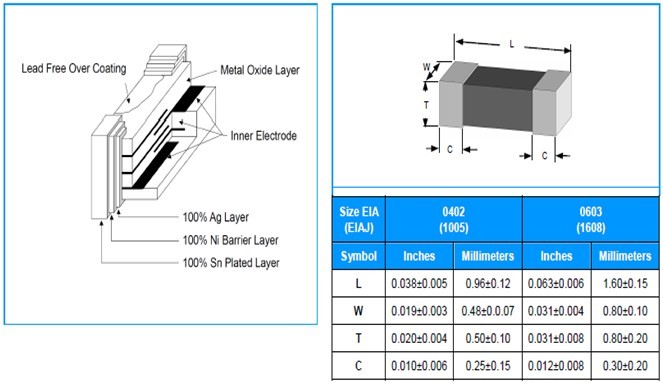

SMV0402E180N3R0T贴片压敏电阻尺寸图：

SMV0402E180N3R0T的产品应用：

1、低电容产品应用，如HDMI/DVI/USB高速信号线，IEEE 1394端口等。

2、正常电容产品应用，如在主板上的I/O端口（RS232，USB，PS2，VGA，音频）和笔记本电脑，机顶盒，MP3播放器，DVD播放器，以及对接系统等。

=================================================================

SMV0402E180N1R5T；SMV0402E180N3R0T

SMV0402E180N5R0T；SMV0402E180N100T

SMV0402E180N150T；SMV0402E260N5R0T

SMV0603E5R0N5R0T；SMV0603E9R0N3R0T

SMV0603E180N3R0T；SMV0603E180N7R0T
