随着芯片工艺的进步，芯片的速度和功能都得以提升，但芯片却变得更加脆弱。集成度的提高使得器件尺寸越来越小，器件之间的连线宽度越来越窄，钝化层越来越薄，这些因素都会使芯片对ESD的敏感性增加。一个不太高的ESD电压就能将晶体管击穿，一个不太大的ESD电流就能将连线熔断。因此静电放电保护至关重要，本编就将介绍ESD静电二极管ESDSRV05-4，它可以让我们的电子产品不再担心静电放电的危害。

=======================================================

ESD静电放电的危害：

（1）引起电子设备的故障或误动作，造成电磁干扰。

（2）击穿集成电路和精密的电子元件，或者促使元件老化，降低生产成品率。

（3）高压静电放电造成电击，危及人身安全。

（4）在多易燃易爆品或粉尘、油雾的生产场所极易引起爆炸和火灾。

ESD静电二极管ESDSRV05-4的参数：

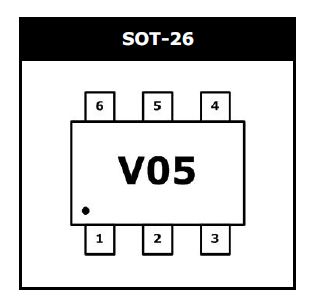

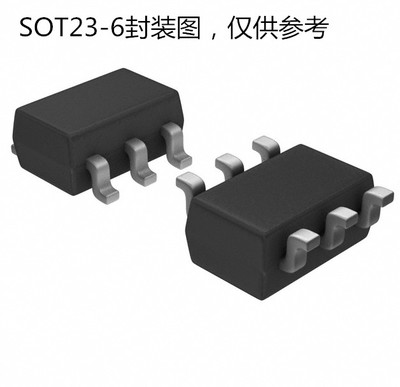

封装：SOT-26

电压：5V

钳位电压：12.5V

容值：1.2pF

功率：350W

ESD静电二极管的ESDSRV05-4有啥特性？

1、依据(tp=8/20μs)线路，峰值脉冲功率为350W

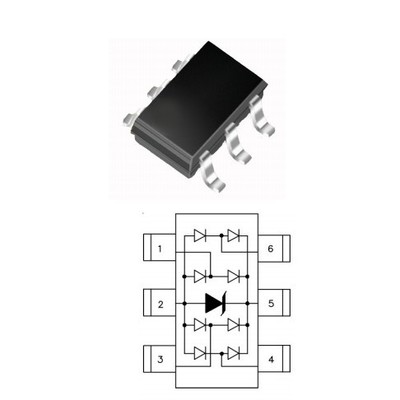

2、保护四个I/O线

3、低钳位电压

4、工作电压：5V

5、低漏电流

6、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)

7、IEC61000-4-4(EFT)40A(5/50ηs)

8、IEC61000-4-5(Lightning)5A(8/20μs)

ESD静电二极管应用:

高速端口保护:10/100/1000以太网（PHY端）T1/E1/T3/E3（PHY端）USB 2.0火线

保护敏感电子设备:

开关网关Pico/femtocellsLCD/PDP电视机顶盒笔记本/超极本诊断/医疗设备 监控器/平板显示器

=======================================================

其他型号：

SRV05-4.TCT;ESDSR05;ESDSRV05-4;RCLAMP0524P;ULC0524P；ESD9X5V-2/TR
