西门子6EP1337-3BA00

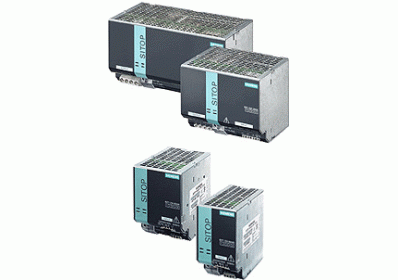

SITOP 稳压电源质量优异，性能可靠，可确保在工业环境中以及楼宇管理系统中使用时达到很高的安全性。

我们选择的 SITOP 电源彼此之间可以完美地协同工作。我们独一无二的系列附加模块进一步强化了这种协同性。这些附加模块可以深入地保护 24V 电源免遭初级和次级侧的干扰，直至提供彻底的全方位的保护功能。

TOP 可靠性

您只需在购买电源时考虑选择优质电源，此后就无需再思考此类问题。

SITOP 遍布全球的每一个供电系统几乎都成千万次地证明了 SITOP 电源的可靠性。 凭借其宽范围输入、优异的负载特性和彻底的验证，SITOP 电源自身就可以保证电源的可靠性。

根据具体的要求，可以采用扩展模块，也可以采用不间断电源（DC UPS）对 SITOP 电源进行个性化的改造。据此，在输出回路过载或输入侧出现电源故障等情况下，也可以保证机床或设备的 24 V 供电的可靠性。

TOP 效率

能量成本越来越大地决定着生产成本。 该方面的节省会形成宝贵的竞争优势。 关于这一点，SITOP 电源可以作出重大的贡献。 由于效率很高，这种初级开关模式电源拥有极高的工作效率。 整个性能范围内的功耗很低（即使在空载运行期间）。 由于电源很少满负荷运行，因此，电源拥有极大的节能潜力。

SITOP 还可以高效地支持客户的整个过程链。 例如，采用 STTOP 选择工具和丰富的附加信息（如 3D 数据、电路图宏、证书和可个性化配置的产品文档等）可以方便地完成产品选型。 因此，可以非常高效地计划、订购、设计、配置和运行每个 SITOP 解决方案。

TOP 集成

工业环境中集成的电源越优秀，其生产率越大。 SITOP 可以针对例如 SIMATIC\SINUMERIK 和 SIMOTION 等自动化系统进行优化调整。

另外，PSU8600 电源系统和 UPS1600 不间断电源可完全集成在 TIA 中。 可在 TIA Portal 进行高效工程组态，例如，在 PROFINET 中更方便进行网络集成或集成全面的诊断功能。

SIMATIC S7 函数块可以方便地集成在 STEP 7 用户程序中；另外，还可以随时利用 WinCC 面板实现操作控制和监控。

产品一览

SITOP compact
细电压范围电源装置，控制盒
LOGO!Power
配电盘用扁型电源
SITOP lite
低成本型的基本电源
SITOP smart
功能强大的标准电源
SITOP modular
用于要求苛刻的解决方案的技术电源
SITOP PSU8600 电源系统带有 Ethernet/PROFINET 接口，可全面集成在 TIA 中
在 SIMATIC 设计中使用 SITOP 电源
适用于 SIMATIC S7 等的最佳电源
SITOP：针对特殊任务而进行特殊设计
非常适合完成特定任务和满足特定条件
扩展模块
冗余模块 通过冗余配置电源单元防止电源故障 选择性模块 通过对 24 V 馈电器的电气保护，防止过载和短路 缓冲模块 可以防止长达数秒钟的电源故障
SITOP DC UPS
SITOP UPS500（带电容器） 通过最长可达数分钟的缓冲功能，防止输入侧出现电源故障 SITOP UPS1600（带电池模块） 通过最长可达数小时的缓冲功能，防止输入侧出现电源故障。 DC UPS 带有以太网/PROFINET 接口 – 具备优秀的开放性，且系统可以集成在 TIA 中

定制化的 SITOP 产品

西门子的标准电源当然无法满足每个应用的要求。 我们可以设计处满足特定应用要求的电源。 用户将获益于大规模生产中采用的专门技术，并获得最大程度的开发安全性与产品质量。

西门子面向特定客户提供的解决方案目前正在机械工程、自动化技术、汽车电子、设备制造或工业仪表技术等领域中得到应用。

描述:
WinAC RTX 提供了在内存中保持数据的选项。可以通过 WinLC 面板手动关闭 WinAC RTX 或关闭 WINOOWs 来关闭 WinAC RTX。 为了防止电源故障时保持数据的丢失，必须使用 UPS（如带串口或 USB 接口的 SITOP DC UPS）。如果掉电，UPS 软件会提示操作系统在一指定时间后关闭。当关闭 WINOOWs 时，所有运行的应用程序会一个接一个的被提示要关闭。经过一段预设时间后，UPS 会关闭电源。 当所有运行的应用程序依次被关闭后，WinAC RTX 才会关闭。但是，如果被关闭的应用程序在等待输入响应，例如 Microsoft Word 询问是否要保存更改，于是 WinAC RTX 没有正常关闭，数据可能会丢失。在运行WinAC RTX (也包含 S7-mEC)的SIMATIC IPC和UPS一起使用时 , 应该将SITOP UPS 工具配置为一个服务，这样即使没有用户登陆也可以激活此服务.

注意:
许多SIMATIC IPCs 都带有在电源缓冲时间被保存数据的 SRAM。这同样可确保保持数据的可靠保存（请注意最大缓存容量）。

补救:
将 WinAC RTX 安装 CD 上的可执行文件“WinLC_Shutdown.exe”安装到 SIMATIC IPC 上，此文件可用来关闭 WinAC RTX 。SITOP DC UPS 必须使用这个可执行文件来关闭 WinAC RTX 以确保数据保持。为此需要创建一个可执行批处理文件来调用这个关闭文件。 注 意:
可执行批处理文件包含此批处理文件被调用时要执行的命令和程序调用语句.

步骤:
以下步骤用来确保数据的掉电保持.


No.	步骤
1	打开一个文本编辑器如记事本
2	编写如下命令： start /d "C:\Program Files\SIEMENS\SIMATIC WinCC flexible\WinCC flexible 2008 Runtime" HmiRtmShutdown.exe start /d "C:\Program Files\SIEMENS\WINAC\WinLCRTX" WinLC_Shutdown.exe -auto start /d "C:\Program Files\SITOP" Shutdown.exe %windir%\system32\shutdown.exe -s -f -t 7 -c "Shutdown by SITOP UPS Module" 注意: 第一行输入确保WinCC flexible Runtime 能完全关闭和任何设定、(内部) 变量内容被存储 .   第二行输入确保WinAC RTX 完全关闭，  "-auto" 开关使 WinAC 自动执行. 为了使文件 "WinLC_Shutdown.exe"能够正确运行，必须为该文件分配管理员权限。              第三行输入确保当WINOOWs 关闭时， SITOP DC UPS自动关闭.       从版本V3.x.2.14起，程序“Shutdown.exe”自动随SITOP软件一起安装到SITOP目录。 当WINOOWs关闭（批处理文件的最后一个命令）时，必须确保即使在系统负载很重时-t 参数所设置的延时都能保证远程命令被传送到UPS。使用软件组态SITOP DC-UPS 时，必须确保没有选择“Shutdown PC after”选项（图01），因为关闭操作由批处理文件来执行。 如果WinAC安装在另外的目录, 你需要改变其路径.
3	将文件保存为“*.bat”文件存储在指定路径中，路径信息不含空格，例如 "Programs\SITOP\SITOP_DC_UPS_Software\Backup_mode.bat". 注意 WINOOWs权限设定. 确保被访问的批处理文件储存在用户独立目录(例如. "Programs" 或 Root directory).
4	打开 SITOP DC UPS 的监控软件。
5	单击“Configuration”按钮。
6	在“Backup mode”栏，指定生成的批处理文件的路径。（第 3 步）。 指定一个时间，在 SITOP DC UPS 切换到备份模式后批处理文件（应用程序）在此时间之后启动。 图. 01
7	保存更改.
8	在SITOP DC UPS 上DIP开关应该设到INTERR. (interrupt) = ON 除缓冲区时间设定以外. 在缓冲区时间设定到期后输出电压大约5秒中断, 即使输入电压在此期间返回。 这能确保 SIMATIC IPC 被重启. 图. 02

表格 01

注 意:
可执行批处理文件包含此批处理文件被调用时要执行的命令和程序调用语句.

步骤 (如果在PC上没有管理员权限)
如果在PC上没有管理员权限，将不能运行任何批处理文件，在WINOOWs 7 或者 WES7中组态关机过程时有一个可选设置，按照如下步骤操作可保证数据保持性。


No.	步骤
1	在WINOOWs中点击“开始”按钮，输入“gpedit.msc”打开该程序。
2	打开 “Computer Configuration - WINOOWs Settings - scripts (Startup/Shutdown)” 并点击 “Shutdown”按钮。 Fig. 03
3	输入如下指令： C:\Program Files\SIEMENS\SIMATIC WinCC flexible\WinCC flexible 2008 Runtime\HmiRtmShutdown.exe C:\Program Files\SIEMENS\WINAC\WinLCRTX\WinLC_Shutdown.exe  script Parameters: auto ...\sleep.exe script Parameters: 7 SIEMENS西门子6EP1336-3BA00 Fig. 04 注意： 通过"sleep.exe"文件可使PC在指定时间后进入待机状态。可以从互联网上下载该文件（例如：http://www.microsoft.com/en-us/download/details.aspx?id=17657）。
4	关闭对话框。
5	为了确保WinCC Runtime能够在关机时自动关闭，必须在注册表中进行如下条目的设置。
6	在WINOOWs中单击开始按钮，输入“regedit.exe”打开该应用程序。
7	打开“HKEY_CURRENT_USER - Control Panel - Desktop”。
8	编辑“AutoEndTasks”条目并设置“Value data”为“1”。 Fig. 05 注意： 通过此设置可以在关机时无需提示即可关闭所有应用程序。
9	关闭对话框。
10	重启PC以激活所有注册表设置。
11	在设置SITOP DC UPS组态时，不要设置任何应用程序在关机时开启。
