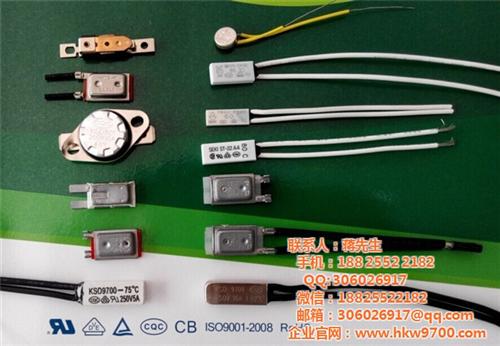

tb05型热保护器技术规格书

 1   产品用途

         05型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于分马力电机、

     电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。

2   外形和结构:

注：外壳材料耐温200℃，燃烧等级V-0

3   性能

 3.1 额定电流(COS∮=0.7)

DC24V-10A、AC250V-5A

 3.2 断开温度：30℃～150℃ 复位温度20℃～110℃(详见图纸)。

 3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。

 3.4 绝缘电压:

     a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;

 b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象（击穿电流为0.5毫安）;

 3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表)

 3.6 接触电阻:产品的接触电阻应不大于50mΩ。

 3.7 耐高温试验:产品置于高于额定动作温度50℃的空气环境中保持96h。

 3.8 耐低温试验:产品置于-40℃空气环境中保持96h。

 3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5次/min，振动方向

     X、Y、Z，每个方向各连续振动2h。

 3.10跌落试验:产品自0.7m高度自由落下1次。

 3.11抗压试验:产品应能承受100N静压力1min。

 3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件:

a.断开温度变化应在初期值的+7℃以内;

 b.接触电阻应在100mΩ以下;

 c.外形应无明显变形;

 d.导线无开裂损伤。

 4   寿命

产品在额定电压、电流、功率因数为0.7的条件下,外加热源使其动作4000次,应满足下面条件: 文件编号:

页码:3-3

a. 断开温度变化应在初始值的+5℃以内;

b.接触电阻应在100mΩ以下;

     继续试验至6000次后能动作。

5 其它事项:

5.1 断开温度检测的升温速率应控制为1℃/1min;

5.2 使用过程中产品不能承受强烈冲击力及压迫力;

5.3 型号规格说明:

05——产品型号

     XXX℃——额定断开温度

6 本标准未涉及事项或客户有其它要求另行订立。

序号断开温度闭合温度序号断开温度闭合温度30303℃ ≥20℃ 95955℃ 7015℃ 35353.5℃ ≥25℃ 1001005℃ 7015℃ 40404℃ ≥30℃ 1051055℃ 7515℃ 45454.5℃ ≥33℃ 1101105℃ 7515℃ 50505℃ ≥35℃ 1151155℃ 8015℃ 55555℃ 426℃ 1201205℃ 8515℃ 60605℃ 458℃ 1251255℃ 8515℃ 65655℃ 4810℃ 1301305℃ 9015℃ 70705℃ 5012℃ 1351355℃ 9515℃ 75755℃ 5314℃ 1401405℃ 10015℃ 80805℃ 5515℃ 1451455℃ 10015℃ 85855℃ 6015℃ 1501505℃ 10515℃ 90905℃ 6515℃ 1551555℃ 11015℃

热保护器的选择和选型

热保护器根据感温双片是否过载电流可分为温度型和过流型两大类。感温双片不过流的就是温度型热保护器，感温双片过流的就是过流型热保护器。温度型热保护器，受热保护器内部电流热效应较小，热保护器最主要是受环境温度影响，选型时，主要根据所控环境温度要求来确定热保护器的动作温度；而过流型热保护器，由于感温双片过载电流，热保护器内部的电流热效应作用显著，热保护器所受到的影响是环境温度和内部电流热效应两者叠加，选型时，就需要根据内外因素来确定热保护器的动作温度。过流型热保护器可以通过选用低阻型或高阻型感温双片来减小或增强电流热效应的影响。具体请向本公司专业技术工程师咨询。另外，为了本公司更好地帮助客户做好热保护器的选型工作，客户需要明确以下资讯：

1、华恺威热保护器用于什么产品上？是新产品开发还是旧产品改良？

2、热保护器的动作温度？温度升高要求断开（常闭）还是闭合（常开）？

3、对热保护器的温幅（动作温度和复位温度的差）要求，即要求热保护器是过热保护型（温幅大）还是恒温型（温幅小）。

4、动作温度和复位温度的公差？

5、额定工作电压和电流？是阻性负载还感性负载？功率因数？

6、如果是用作马达保护器，启动电流、堵转电流分别是多少？，堵转时间和温升是多少？正常工作时温度是多少？

7、如果是用作电池保护器，充电和放电电流是多少？温升？

8、引线规格和绝缘套管。

以上资料由惠州华恺威订做温控器热保护器提高，欢迎访问咨询了解！

温度保险丝知识

一、温度保险丝概念

  温度保险丝（也称热熔断器）是利用温度敏感材料感温熔化的特性，检测到温度异常而切断电路。可以检测到家用或工业电气产品的温度异常升高并迅速及时地切断电路，达到防止火灾于未然的作用。温度保险丝使用的温度敏感材料分为有机化合物和低熔点合金两种。下面我们讨论有机化合物型温度保险丝。

二、温度保险丝结构原理

  有机化合物型温度保险丝采用金属外壳，温度敏感有机化合物-感温体，置于壳内。通常情况下电流通过引线、可动电极、可动圆板、外壳和固定引线，电流不流经感温体（感温体是绝缘体）。所以温度保险丝的内阻很小，允许载流可以达AC15A。

    如上图所示温度保险丝的金属外壳内装有可动电极、弹簧和感温体。弹簧B是在被压缩的状态下被装入的，其弹力可借助圆板顶住可动电极使之与引线A保持接触。在平常的状态时电流经引线A、可动电极、金属外壳和引线B导通。

    在环境温度超过动作温度时，经引线和金属壳传入的热量将感温体熔化成液状。这时弹簧A及弹簧B弹出伸长，弹簧A的弹力将可动电极压向弹簧B侧，因而切断电路。
