产品型号：JLT28015A-T28QV150028-A02
A.产品概述（DeSCRJPTion of products）

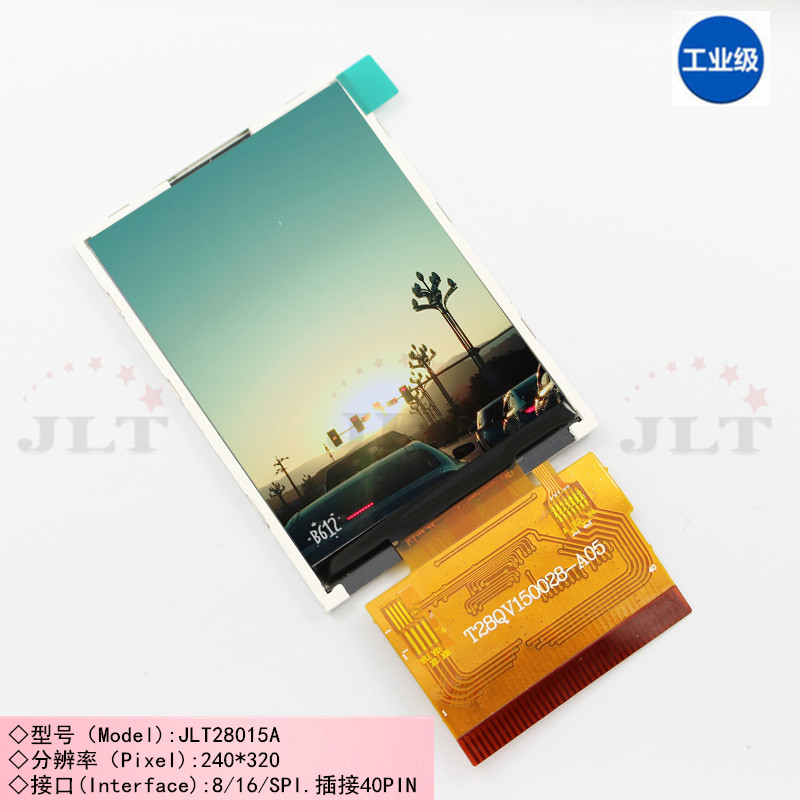

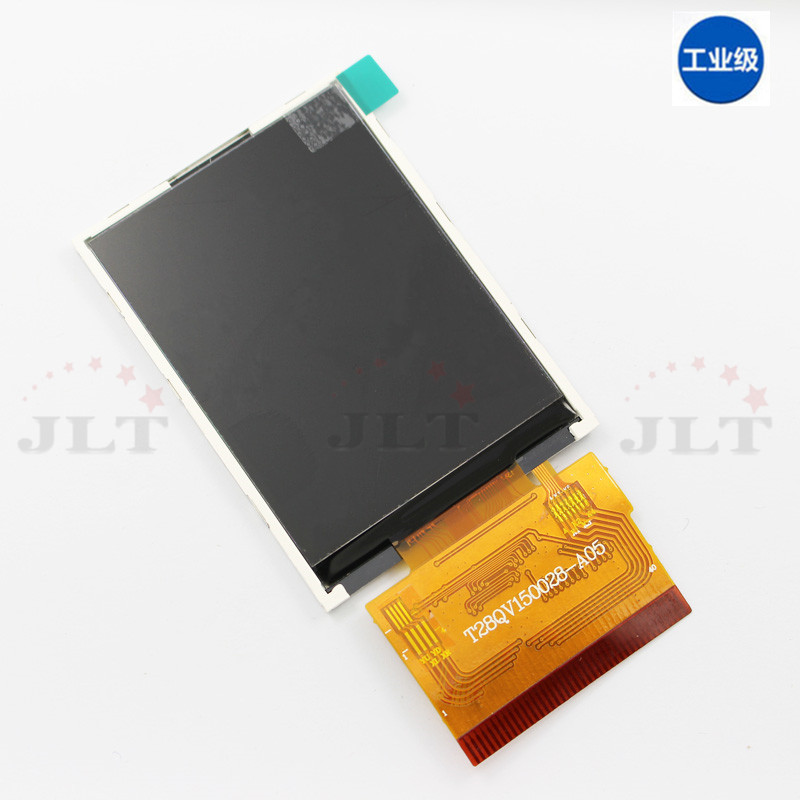

B.产品图片（Product pictures）
点我选购样品
C.接口定义（ Interface definition）
D.其他信息（ Other information）
点我
更多产品信息可到网站下载页面进行下载或联系【晶力泰】客服人员
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
点我了解更多2.8英寸TFT液晶屏
PIN 脚
名称
描述
电路接法
1
GND
接GND
电源GND
2
DB0
数据线
接普通IO口
3
DB1
数据线
接普通IO口
4
DB2
数据线
接普通IO口
5
DB3
数据线
接普通IO口
6
GND
电源地
接电源负极
7
VCC
电源VCC(2.8V/3.3V)
接电源正极
8
CS
LCD驱动芯片片选信号
接普通IO口
9
RS
寄存器选择RS=1: 写参数.数据.RS=0：写命令
接普通IO口
10
WR
写允许信号.低电平有效
接普通IO口
11
RD
读允许信号.低电平有效
接普通IO口
12
IM0
选择位.电路悬空就可以.
空
13
X+
触摸屏XL
接触摸芯片模拟端XL
14
Y+
触摸屏YU
接触摸芯片模拟端YU
15
X-
触摸屏XR
接触摸芯片模拟端XR
16
Y-
触摸屏YD
接触摸芯片模拟端YD
17
LEDA
背光正极（接3.1-3.4V）最好用40mA恒流供电
接3.1-3.4V
18-21
K1-K4
背光负极
接背光电源负极
22
IM3
空脚，悬空即可
悬空
23
DB4
数据线 使用8位接口时，接GND
接普通IO口
24-31
DB8-DB15
数据线
接普通IO口
32
RESET
LCD驱动芯片复位信号.低电平复位
接普通IO口或硬件复位电路
33
VCC
电源VCC(2.8V/3.3V)
接电源正极VCC(2.8V/3.3V)
34
IOVCC
电源VCC(1.8V/2.8V/3.3V)
接电源正极VCC(2.8V/3.3V)
35
GND
电源地
电源地
36
DB5
数据线
接普通IO口
37
DB6
数据线
接普通IO口
38
DB7
数据线
接普通IO口
39
GND
电源地
电源地
40
GND
电源地
电源地
