2.8寸焊接LCM显示屏MCU接口电阻触摸屏240*320  2.8寸显示屏  lcm显示器  液晶模组

当前位置: 首页> 电子元器件> 显示器件> 液晶显示模块
来源:[深圳市晶力泰科技有限公司]
联系人：陈先生
手机：18681597732
电话：0755-33118180
传真：0755-33118180
QQ：1249119559
Email：550948926@qq.com
地址：广东省深圳市深圳市深圳市光明新区公明楼村硕泰路16号百顺佳科技大厦9楼
品牌：晶力泰
价格：16.20 元/PCS
供应地：广东省深圳市
产品型号：JLT28010B

产品型号：JLT28010B

A.产品概述（DeSCRJPTion of products）

  • 产品型号（Product model）：JLT28010B
  • 分辨率（Resolution）：240*320
  • 面板尺寸（Panel size）：2.8英寸
  • 面板品牌（Panel manufacturers）：CPT.台湾中华映管
  • 驱动芯片（Drive chip）：ILI9325、ILI9328等
  • 接口数量（Interface PIN）：37PIN
  • 接口方式（Interface type) ：并行接口（8位.16位可硬件选择）
  • 活动区域（Active area）：43.2*57.6 mm
  • 产品厚度（thickness）：2.25 mm MAX
  • 触摸类型（Touch type）：可带触摸（R Touch pad）

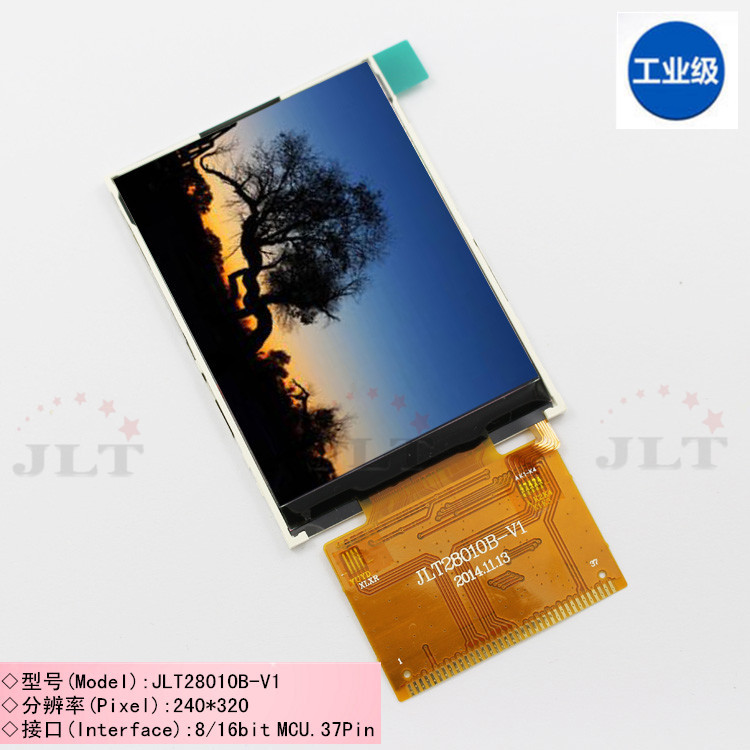

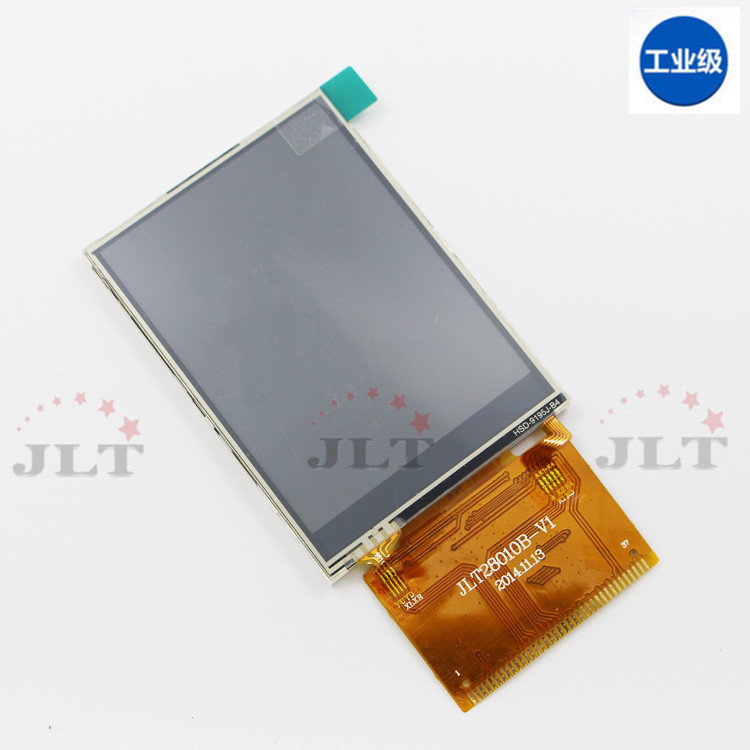

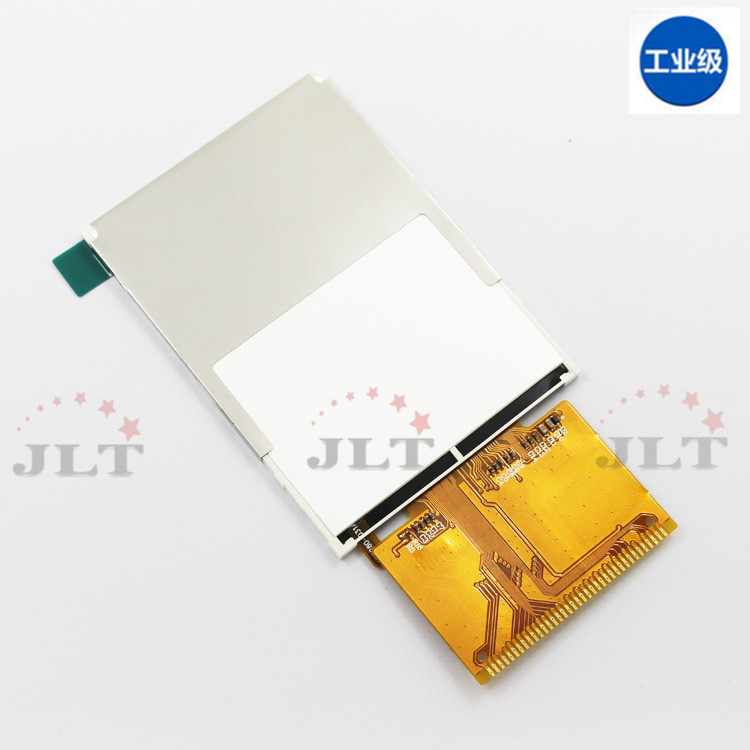

B.产品图片（Product pictures）

2.8寸LCM,触摸液晶屏，彩屏显示器

深圳显示器厂家，液晶屏，LCD显示模组

TFT液晶屏，深圳LCD，焊接液晶屏

点我选购样品免费试样 点我了解同接口2.4英寸TFT液晶屏点我 点我了解同接口2.8英寸TFT液晶屏点我 点我了解同接口3.2英寸TFT液晶屏点我

C.接口定义（ Interface definition）

PIN 名称 描述 电路接法
1 DB0 数据线 接普通IO口
2 DB1 数据线 接普通IO口
3 DB2 数据线 接普通IO口
4 DB3 数据线 接普通IO口
5 GND 电源地 接电源负极
6 VCC 电源VCC(2.8V/3.3V) 接电源正极
7 CS LCD驱动芯片片选信号 接普通IO口
8 RS 寄存器选择RS=1: 写参数.数据.RS=0：写命令 接普通IO口
9 WR 写允许信号.低电平有效 接普通IO口
10 RD 读允许信号.低电平有效 接普通IO口
11 IM0 选择位.电路悬空就可以. 空
12 X+ 触摸屏XL 接触摸芯片模拟端XL
13 Y+ 触摸屏YU 接触摸芯片模拟端YU
14 X- 触摸屏XR 接触摸芯片模拟端XR
15 Y- 触摸屏YD 接触摸芯片模拟端YD
16 LEDA 背光正极（接3.1-3.4V） 接3.1-3.4V
17 LED1 背光负极 接背光电源负极
18 LED2 背光负极 接背光电源负极
19 LED3 背光负极 接背光电源负极
20 LED4 背光负极 接背光电源负极
21 IM3 空脚，悬空即可 悬空
22 DB4 数据线 接普通IO口
23-30 DB8-DB15 数据线 接普通IO口
31 RESET LCD驱动芯片复位信号.低电平复位 接普通IO口或硬件复位电路
32 VCC 电源VCC(2.8V/3.3V) 接电源正极VCC(2.8V/3.3V)
33 IOVCC 电源VCC(1.8V/2.8V/3.3V) 接电源正极VCC(2.8V/3.3V)
34 GND 电源地 电源地
35 DB5 数据线 接普通IO口
36 DB6 数据线 接普通IO口
37 DB7 数据线 接普通IO口

点我点我下载全套资料（Demo程序.规格书.参考设计资料)  ！！

D.其他信息（ Other information）

更多产品信息可到网站下载页面进行下载或联系【晶力泰】客服人员

更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
