产品型号：JLT28006C
A.产品概述（DeSCRJPTion of products）

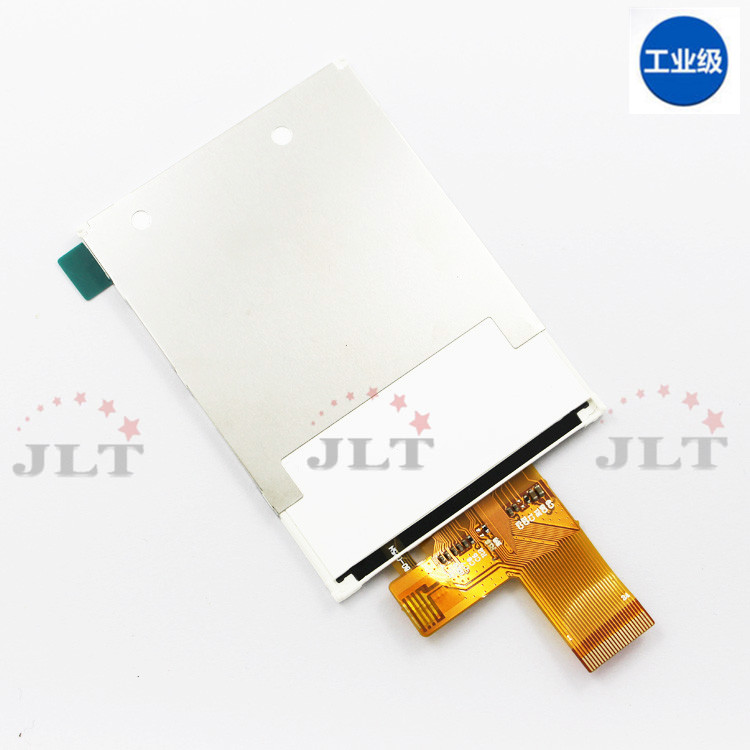

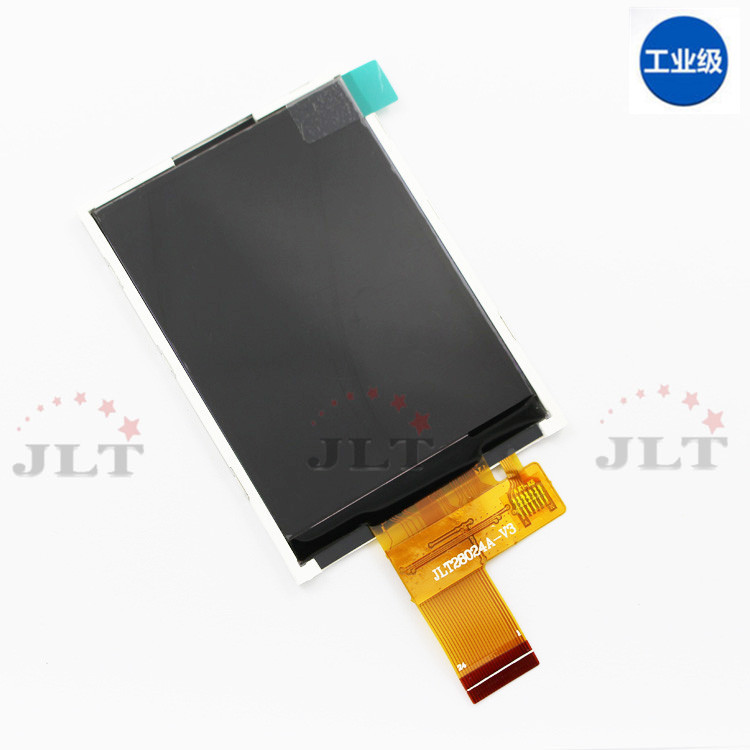

B.产品图片（Product pictures）
点我选购样品 点我了解同接口定义3.5寸TFT英寸屏
C.接口定义（ Interface definition）
点我
D.其他信息（ Other information）
详细规格书及配套代码.应用资料.可到网站下载页面进行下载，也可直接咨询晶力泰销售人员。
点我了解同接口定义2.4寸TFT英寸屏
PIN 脚
名称
描述
电路接法
1
VCC
电源接3.3V
接3.3V电源
2
GND
电源负极
接电源负极
3
LEDA
背光正极，接3.1V-3.4V 量产时串联4.7R电阻
接3.1V-3.4V
4
RESET
LCD驱动芯片复位信号 低电平复位
接普通IO口或硬件复位电路
5
CS
LCD驱动芯片片选信号, 低电平有效
接普通IO口
6
RS
寄存器选择RS=1: 写参数.数据.RS=0：写命令
接普通IO口
7
WR
LCD驱动芯片写允许信号，低电平有效
接普通IO口
8
RD
LCD驱动芯片读允许信号，低电平有效
接普通IO口
9-24
DB0-DB15
数据线
接普通IO口
下载全套资料（Demo程序.规格书.参考设计资料) ！！
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
11
21
2023
2.8寸TFT显示彩屏，并行8/16bit工控液晶模组LCM 2.8寸显示屏 JLT28006C MCU接口屏
