晶力泰2.4寸插接20pin液晶触摸显示屏，并行8位接口模组  2.4寸TFT  LCD显示屏  液晶模组

当前位置: 首页> 电子元器件> 显示器件> 液晶显示模块
来源:[深圳市晶力泰科技有限公司]
联系人：陈先生
手机：18681597732
电话：0755-33118180
传真：0755-33118180
QQ：1249119559
Email：550948926@qq.com
地址：广东省深圳市深圳市深圳市光明新区公明楼村硕泰路16号百顺佳科技大厦9楼
品牌：晶力泰
价格：13.60 元/PCS
供应地：广东省深圳市
产品型号：JLT24097B

产品型号：JLT24097B

A.产品概述（DeSCRJPTion of products）

  • 产品型号（Product model）：JLT24097B
  • 分辨率（Resolution）：240*320
  • 面板尺寸（Panel size）：2.4英寸
  • 面板品牌（Panel manufacturers）：HSD.台湾瀚宇彩晶
  • 驱动芯片（Drive chip）：ILI9325,ILI9341
  • 接口数量（Interface PIN）：20PIN
  • 接口方式（Interface type) ：并行接口（8位）
  • 活动区域（Active area）：36.72*49 mm
  • 产品厚度（thickness）：4.6 mm MAX
  • 触摸类型（Touch type）：电阻触摸（R Touch pad）

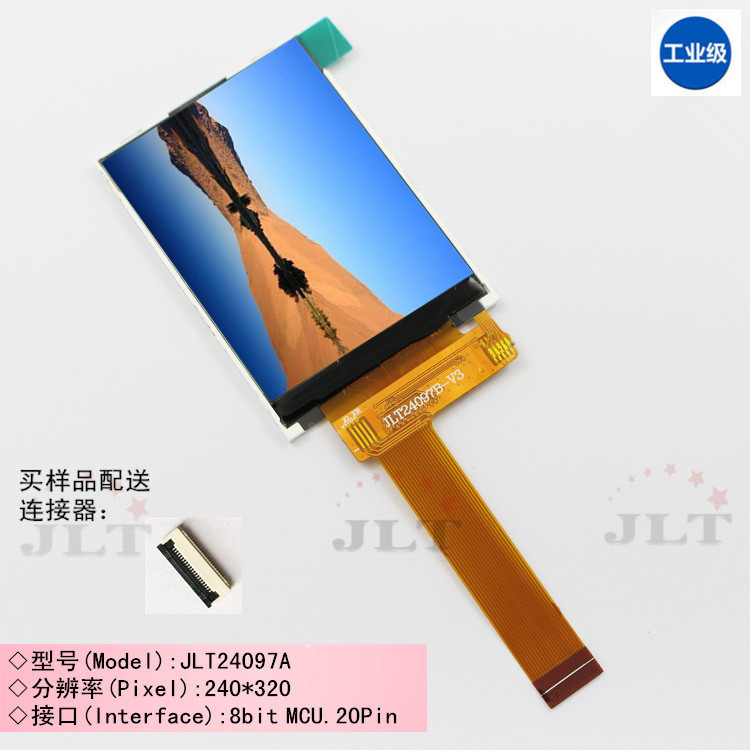

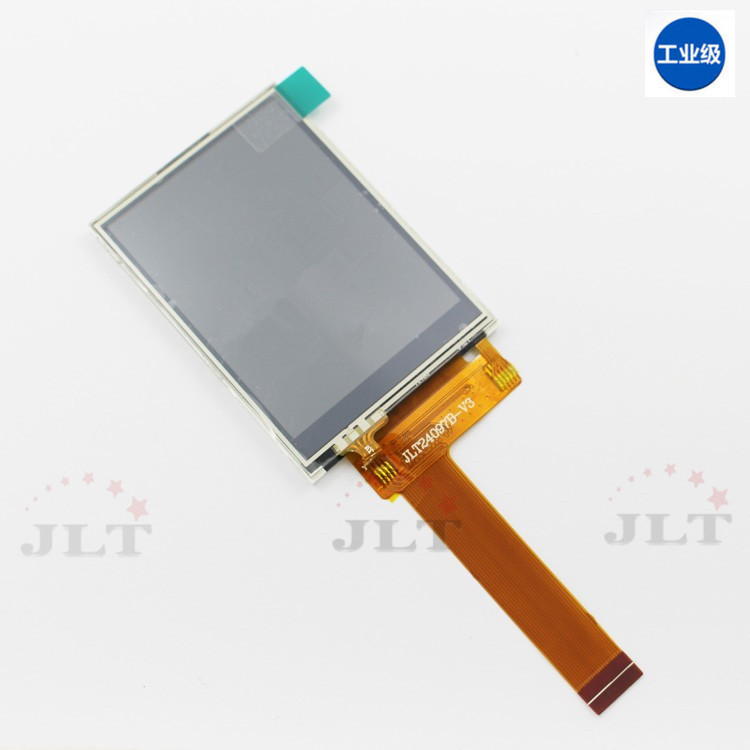

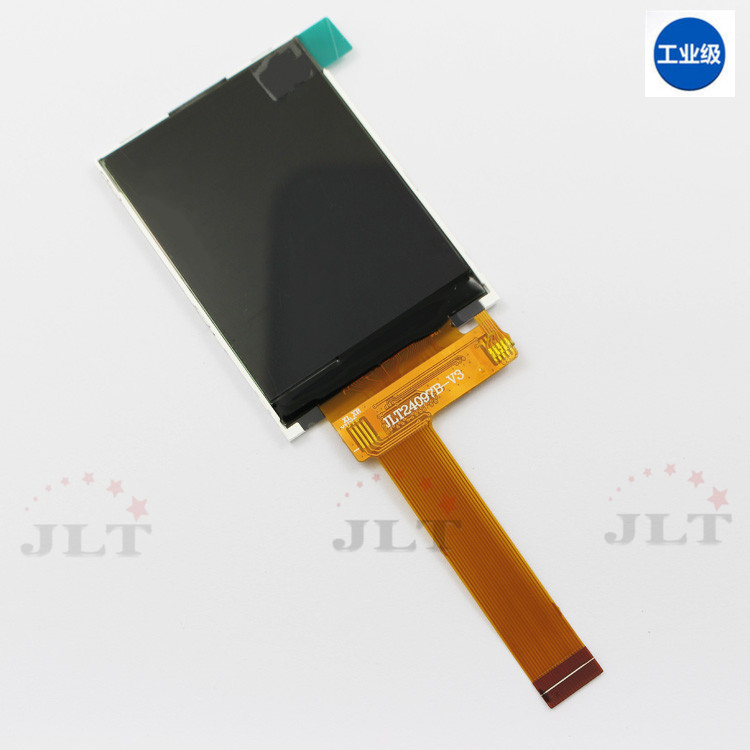

B.产品图片（Product pictures）

2.4寸插接液晶屏，2.4寸触摸屏，插接液晶显示器

工控液晶屏，工业用屏，电阻触摸屏

LCD液晶玻璃，LCD显示模组，液晶显示模块

点我选购样品免费试样 点我了解插接2.4英寸SPI液晶屏点我

点我了解其它2.4英寸TFT液晶屏点我

C.接口定义（ Interface definition）

1—GND Power ground
2—VCC Power supply for LCM(2.8V)
3–RESET Reset pin
4–CS Chip select pin
5–RS Command/data select pin
6–WR Write execution control pin
7–RD Read execution control pin
8~15—D0~D7 8BIT DATA BUS
16–K LED backlight cathode
17–XR TP pin
18–YU TP pin
19–XL TP pin
20-YD TP pin

点我点我下载全套资料（Demo程序.规格书.参考设计资料)  ！！

D.其他信息（ Other information）
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
