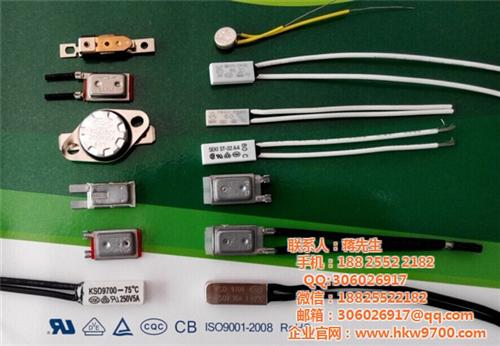

突跳式温控器应用范围及工作原理 可供家用电器温度控制，如：电热开水瓶、电子消毒碗柜、饮水机、电子干衣机、微波炉、电暖器；或供电机、整流设备、日用电器及各种电热器具等作温度控制及过热保护元件使用。 温控开关对空调房间的温度进行控制的电开关设备。 温控开关所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法一般分为两种； 一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温控开关，另一种由被冷却对象的温差变化来进行控制，多采用电子式温控开关。 蒸气压力式 波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。 电子式温度控制器 电子式温度控制器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及半导体（热敏电阻等）为测温电阻，这些电阻各有其优确点。家用空调的传感器大都是以热敏电阻式。 热敏电阻式温控器是根据惠斯登电桥原理制成的，（左图）是惠斯登电桥。在BD两端接上电源E，根据基尔霍夫定律，当电桥的电阻 R1×R4=R2×R3时，A与C两点的电位相等，输出端A与C之间没有电流流过，热敏电阻的阻抗R1的大小随周围温度的上升或下降而改变，使平衡受到破坏，AC之间有输出电流。因此，在构成温控器时，可以很容易地通过选择适当的热敏电阻来改变温度调节范围和工作温度 华恺威金属膨胀式温控器为您提供专业的过热过流综合解决方案！ 生产厂家供应17am温控器温度开关热保护器 17AM自动复位热保护器 ▲17AM系列热保护器/马达保护器产品图： 17AM series thermal/motor protector products picture: ▲17AM系列热保护器/马达保护器产品结构特点： 17AM series thermal/motor protector construction: ●17AM系列产品是一种过流过热保护器，其特点是体积小，断开动作快，用于控制(电机马达、 变压器...等电器)的限温、限流保护元件。 ●17AM热保护器工作原理：电流通过双金属片及两触点，当电器非正常工作发热高温达到热保护器 设定OFF温度值或电流过大超过正常工作电流时，双金属片迅速跳开，切断电路。当电器温度冷却 到热保护器复归温度时，双金属片又迅速闭合，电路接通。具有自动复位功能。 ▲17AM系列热保护器/马达保护器产品应用于： 17AM series thermal/motor protector application： ●Shaded Pole Motor ●Pemanent split capacitor motor ●Fluorescent lighting ballasts ●HID ballasts ●Transformer ●Recessed lighting fixtures ●Battery packs ●Vacuum cleaners ●Automotive accessory motor, solenoids, PC boards and so on ▲17AM系列产品热保护器/马达保护器电气规格： 17AM series thermal/motor protector Electrical Charateriestics: 电气特性/Electrics ParameterAC125V/18A AC250V/9A 50HZ/60HZ 触点寿命/Contact life cycles≥10,000cycles 接触电阻/Contact resistance≤50mΩ ▲17AM系列产品热保护器/马达保护器温度范围/温度公差: 17AM serices thermal/motor protector trip off temperature/tolerance 温度范围/Trip off temperature55-185℃ 温度公差/Temperature tolerance±3℃ ±5℃ ±10℃ 复归温度/Reset temperature动作温度下降10-45℃/10-45Degrees in off temperature 说明：回复温度可依据客户要求设置，最短可做到on-off 5℃范围。 ▲17AM系列产品热保护器/马达保护器尺寸规格图： 17AM series thermal/motor protector dimension chart: ▲17AM系列产品热保护器/马达保护器结构原理图： 17AM series thermal/motor protector structure chart: ▲17AM系列产品热保护器/马达保护器OFF温度代码对照表： 17AM series thermal/motor protector trip off temperature in code: 备注：每5℃一种规格，动作温度公差一般为±5℃，特殊规格可依据客户要求定制。 附产品标识及编码说明：产品认证: 认证名称证书编号备注说明 ULE 15962UL873 ENEC2014531.5 ULE 15962UL2111 ROHS SGS ▲17AM系列产品热保护器/马达保护器产品优势: ●17AM热保护器微型化设计，体积小，便于安装。钢壳密封，可真空浸漆。 ●温度规格型号多（温度范围55-185℃），触点容量大。 ●温度感应灵敏，断开动作迅速，每一种跳脱温度都严格地校准并检测。采用的进口双金属片具有100% 快速跳脱。 ●17AM热保护器具有过流过热双重保护作用。 ●可依据客户需求铆接不同规格和长度的端子引线。 ●我们可提供Mylar套管、热缩套管，防护温度开关与马达或金属物接触而造成短路，并可提供超声波 压缩套管密封、不松动。 ▲A/℃与A/T曲线图：A/℃&A/T Graph Current vs TemperatureResponse time vs current Bimetal resistance 70 ohm Mean intial cycle response time T25℃ This graph shows mean values
