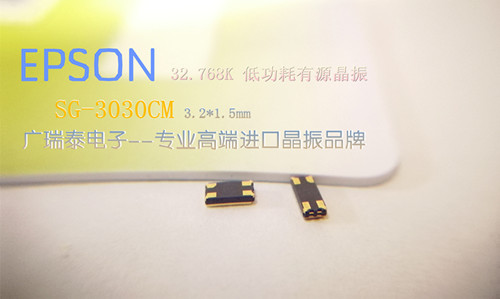

日系石英晶体技术的领域不再局限于该有的范围内，在不断突破自身技术的同时，也为同行开辟一条没人走过的路。每年晶体出货量NO,1的EPSON TOYOCOM即是如此。该公司2013年初即向市场推出一款世界上最小的32.768K有源晶振，尺寸与现在市场广泛被应用的3215贴片晶振尺寸相同。EPSON开拓的SG-3030CM晶振尺寸3.2*1.5*0.9mm，打破了3215贴片晶振只做无源晶体的常规认知。因此，在我们现有的认知中，3215贴片晶振既有无源晶振，也能做有源晶振。32.768K频点在行业中一款应用最为广泛的晶振，在驱动和控制电子设备，32.768K晶振是一款不可或缺的元器件，主要起到时钟和副时钟（休眠，定时）的功能。

   在这个高速发展的电子世界，越来越多的电子设备趋势于更小型化的发展，以及顾客降低环境负荷意识的提升，市场对小型化，低功耗的有源晶振需求不断增长，越来越多的工程师在选型阶段首要考虑的条件则是功耗越低越好？随着晶振尺寸不断缩小，同时还要维持高精度与低功耗，这是一个很大的挑战，而SG-3030CM集其三者优点于一身。该款SG-3030CM晶振在工作电压1.8V的情况下电流消耗仅有0.6微安，频率误差-18ppm—28ppm。

  EPSON是如何做到将尺寸控制在最小的同时，还能控制超低功耗，超低精度等特点呢？爱普生充分发挥自身优势，应用将石英材料与"MEMS"相组合的"QMEMS*2"技术，以及半导体技术，在缩减尺寸后的外壳中装纳了小型晶体单元和振荡电路，以此实现了行业最小等级的外形尺寸。这既节省了空间，又因为在出货时保证了晶体振荡特征，所以顾客不需要设计振荡电路或调整频率，为系统的可靠性与品质的提高赋予贡献。
