构造
Less shaft wobble
操作部形状
锯齿轴
操作部长度
25mm
定位数
无
脉冲数
15
按开开关
有
按开开关行程
1.5mm
操作寿命
15,000 cycles
使用温度范围
-40℃ to +85℃
电性能
额定
10mA 5V DC
输出信号
A, B, 2相输出
最大/最小工作电流（电阻负载）
10mA/1mA
绝缘电阻
100MΩ min. 250V DC
耐电压
300V AC for 1 minute or 360V AC for 2s
机械性能
旋转扭矩
8.5±5mN?m
轴推拉强度
100N
按开开关规格
电路·接点数
单极单投(按开)
行程
1.5±0.35mm
动作力
5±2N
额定
0.1A 5V DC (500μA 5V DC min. ratings)
接触电阻(初期/寿命后)
100mΩ max./200mΩ max.
操作寿命
20,000 times
最小订货单位(pcs.)
日本
1,000
出口
2,000
3D CAD (STEP)
外形图
安装孔尺寸图
自插入侧看
滑动噪音
包装规格
托盘
包装数(pcs.)
1箱/日本
1,000
1箱/出口包装
2,000
出口包装箱尺寸(mm)
540×360×250
焊接条件
浸焊方式的参考举例
预热
焊接面表面温度
100℃ max.
加热时间
2 min. max.
浸焊
焊接温度
260±5℃
焊接时间
5±1s
焊接次数
2 time max.
手工焊接方式的参考举例
烙铁头温度
350℃ max.
焊接时间
3s max.
焊接次数
1 time
产品种类
操作部长度的种类
Unit : mm
06
01
2020

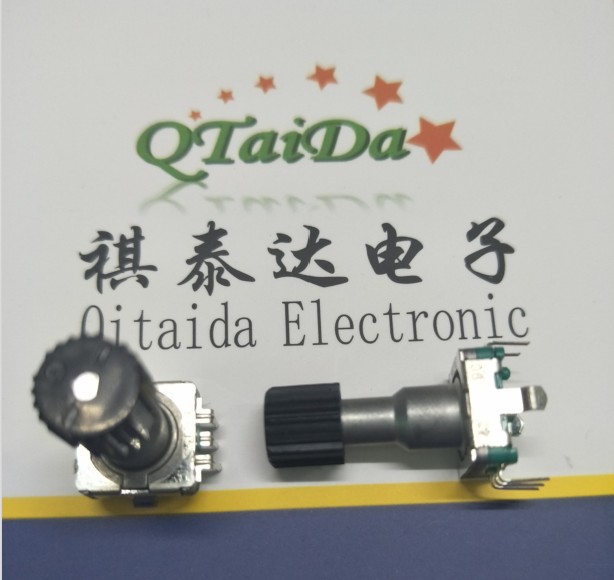

ALPS阿尔卑斯EC11G1574402编码器无定位15脉冲 开关电位器 可调电位器
来源:[深圳市祺泰达电子有限公司]
联系人：凌先生
手机：15919972744
电话：0755-89698879
传真：0755-89698873
QQ：3280265596
Email：huiqiangling@qitda.com
地址：广东省深圳市深圳市龙岗区平湖街道富民工业区富康路4号1栋5楼
品牌：QTD
价格：3.00
元/个
供应地：广东省深圳市
产品型号：EC11G
