随着科学技术的飞速发展，电子、通信、航天航空等高新产业的迅速崛起，尤其是电子仪器仪表和设备等电子产品日趋小型化、多功能及智能化。高密度集成电路已成 为电子工业对上述要求中不可缺少的器件。这种器件具有线间距短、线细、集成度高、运算速度快、低功率和输入阻抗高的特点，因而导致这类器件对静电越来越敏 感。静电放电是导致元器件击穿危害和对电子设备的运行产生干扰的主要原因。在电子产品的生产中，从元器件的预处理、安装、焊接、清洗、至单板测试、总测、 直到包装、储存、发送等工序，都可能产生对器件的静电放电击穿危害。因此，静电防护显得越来越重要，而正确的ESD静电二极管选型则对有助于电子产品静电防护等级的提升。

===============================================================================

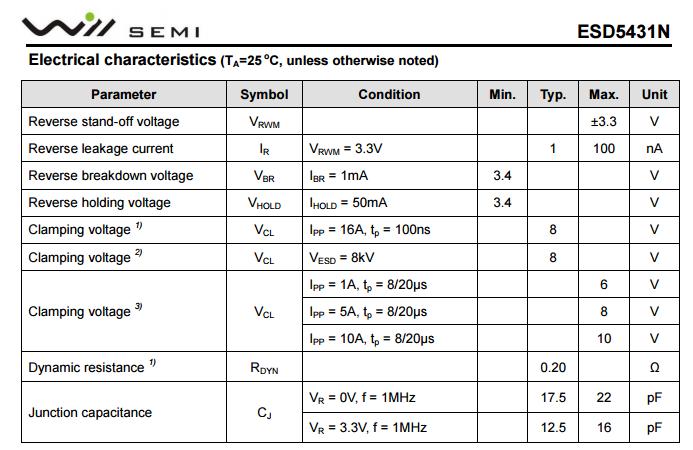

ESD5341N-2/TR的参数：

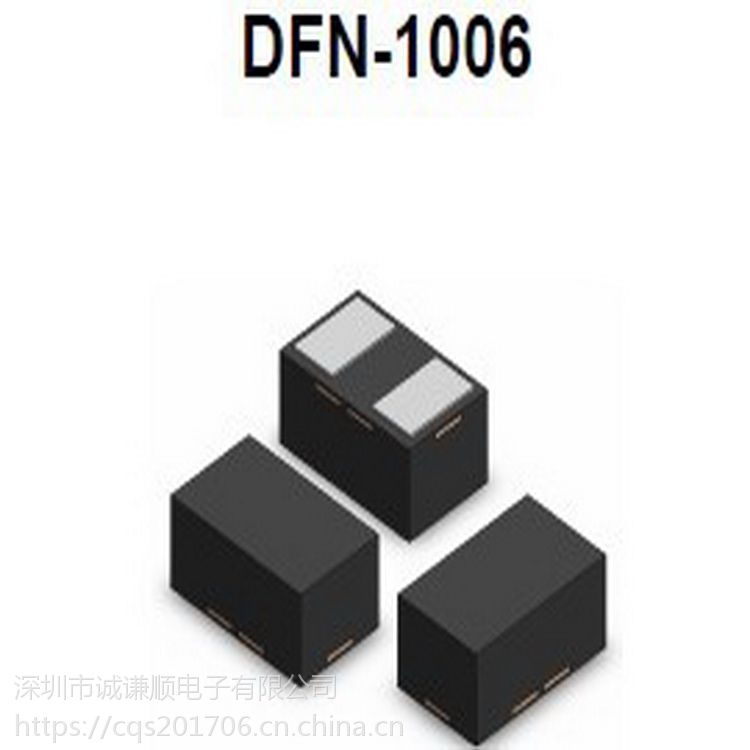

封装：DFN1006-2L

电压：3.3V

钳位电压：8V

容值：16pF

功率：100W

ESD5341N-2/TR的特性：

1、小体积外形尺寸

2、低身高

3、在8x20μs脉冲下峰值功率可达100W

4、低漏电流

5、响应时间通常小于1ns

6、依据人体模型ESD额定值为三级(＞16kV)

7、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)

8、IEC61000-4-4(EFT)40A(5/50ηs)

ESD5341N-2/TR的产品应用：

1、手机

2、便携式设备

3、数码相机

4、电源

===============================================================================

静电保护元件的产品选型***终还是要根据各个客户的具体需求选择适合的ESD型号。在为客户选型和提供产品方案的时候，一定要切记，遵循以下两个原则：

1、Vdrw≥电路上的工作电压

2、根据应用端口，防护等级选择ESD静电二极管，根据传输频率选择电容值，频率越高，器件的容值就要越低，容值太大容易造成信号丢包，因此，一定要根据自身需求选择***适合的ESD。
