概述：

瞬态抑制二极管（TransientVoltageSuppressor）简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点.

===================================================================================

5KP15CA的参数：

封装：P600

电压：15.0V

电流：185.87A

钳位电压：26.9V

功率：5000W

5KP15CA的特性：

1、P600封装玻璃钝化片结

2、低泄漏

3、单向和双向单元

4、优良的钳位能力

5、5000W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%

6、快速响应时间：从0伏特到***小击穿电压通常小于1.0ps

7、典型的，在电压高于12V时，反向漏电流小于5μA

8、高温焊接：终端260°C/40秒

9、典型的温度系数△Vbr =0.1% x Vbr@25°C x △T

10、塑料包装有94V-0等级的垂直燃烧试验

11、无铅镀雾锡

12、无卤化，符合RoHS

13、典型失效模式是在指定的电压或电流下出现

14、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的

15、IEC-61000-4-2 ESD 15kV(空气)，8kV(接触)

16、数据线的ESD保护符合IEC 61000-4-2(IEC801-2)

17、数据线的EFT保护符合IEC 61000-4-4(IEC801-4)

===========================================================================

应用领域：

家用电器；电子仪器；仪表；精密设备；计算机系统；通讯设备;RS232、485及 CAN等通讯端口；ISDN的保护；I/O端口；IC电路保护；音、视频输入；交、直流电源；电机、继电器噪声的抑制等各个领域.

=============================================================

TVS器件的工作原理

瞬态（瞬变）电压抑制二极管简称TVS器件，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。

TVS能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10^-12S）。

TVS允许的正向浪涌电流在T =25℃，T=10ms条件下，可达50～200A 。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

TVS器件分类：

按极性可分为：单极性和双极性两种；

按用途可分为：通用型和专用型；

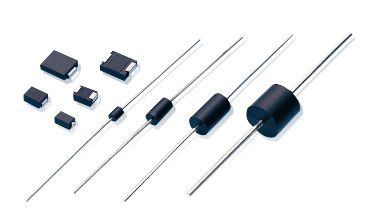

按封装和内部结构可分为：轴向引线二极管、TVS阵列、贴片式和大功率模块等。

轴向引线的产品峰值功率可达400W、500W、600W、1500W和5000W。
