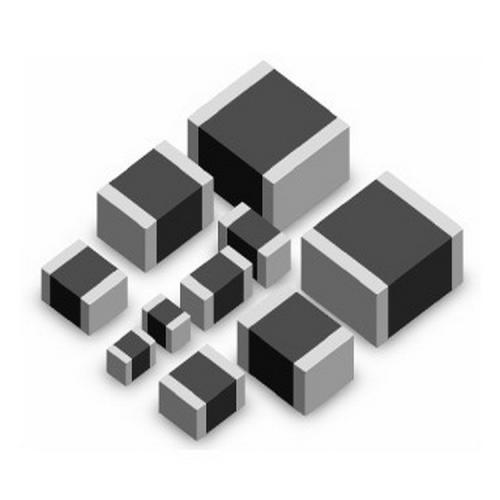

贴片压敏电阻

贴片压敏电阻器（Varistor）是压敏电阻器的一种。它是用氧化锌非线性电阻元件作为核心而制成的电冲击保护器件。氧化锌非线性电阻元件是以氧化锌（ZnO）为主体材料，添加多种其他微量元素，用陶瓷工艺制成的化合物半导体元件。它的基本特性是电流一电压关系的非线性。当加在它两端的电压低于某个阀电压，即“压敏电压”时，它的电阻值极大，为兆欧级；而当加在它两端的电压超过压敏电压后，电阻值随电压的增高急速下降，可小到欧姆级、毫欧姆级。

=====================================================

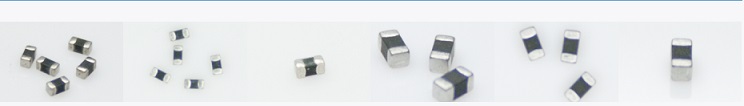

相关型号：

SESD0402E050M05;SESD0402E100M05;SESD0402E560M05;SESD0402E220M05;SESD0402E050M12;SESD0402E050M24

SESD0402E100M12;SESD0402E100M24;SESD0603E050M05;SESD0603E100M05;SESD0603E220M05;SESD0603E101M05

SESD0603E100M24;SESD0603E100M12;SESD0603E050M24;SESD0603E050M12;

=====================================================

贴片压敏电阻特性：

1、无铅型

2、陶瓷芯片SMD型氧化锌

3、绝缘外套保持良好的稳定的低漏电流

4、电镀终止提供良好的可焊性特点

5、工作电压范围宽，VDC：5.5V -42V

6、响应时间快（＜1纳秒）

7、低钳位电压

8、符合IEC61000-4-2标准

9、低电容可以满足高速单次瞬态电压保护

=====================================================

贴片压敏电阻选型：

贴片压敏电阻是封装形式为贴片型的压敏电阻，因此贴片压敏电阻选型和压敏电阻选型是一样的，都要遵循：DC（工作电压）>1.5*AC（电路中的工作电压）的原则。

压敏电阻应该在其额定的参数条件以内工作，否则有可能导致压敏电阻发热劣化、甚至击穿的后果。压敏电阻的失效模式主要为短路，如果短路时间过长，会发生爆炸、起火，损坏周边的部件；也有可能出现开路。

1、连续施加在压敏电阻两端的电源电压，不能超过规格表中列出的?°持续工作电压?±值。还要充分考虑到电网（或电路）工作电压的波动幅度，

2、选取压敏电阻的压敏电压值时，要留有足够的余量。国内一般的波动幅度为30%。通过压敏电阻的浪涌电流不应超过技术规格书中的?°冲击电流?±值（也就是通流量）。考虑到要耐受多次冲击时，应该选用能耐受10次以上冲击的浪涌电流值。

3、压敏电阻的箝位电压必须小于被保护的部件或设备能承受的电压（即安全电压）。
