KSD301温控开关系列产品结构及应用 KSD301温控开关系列产品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。 广泛应用于：饮水机、热水器、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机、办公设备、汽车座位加热器等电热器具。 产品主要用途 本温控开关是小型温度控制器，其工作温度性能固定，不需调整、干脆、动作可靠、不拉弧、使用寿命长、无线电干扰少。 本温控器是小型温度控制和过热保护；如消毒碗柜、电热开水瓶、咖啡壶、电子瓦撑、暖水袋、饮水机、电吹风、吸尘器、电取暖炉、微波炉、电熨斗、干衣机、电机等电器。 特点： 具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干忧小等特点。 以上是KSD301温控开关系列产品结构及应用，由华恺威温控开关专家提供，仅供参考！更多KSD301温控开关产品信息尽请关注华恺威温控开关!为您提供专业的过热过流综合解决方案！ 17AM电流保护器介绍： 电机过热过流保护器是一种电流温度型的温度开关, 能对汽车直流电机（车窗电机、雨刷、调节器...等） 在处于电流过载、堵转时，提供准确跳闸时间的过载保护元件。是美国德州仪器KLIXON ?专有技术生产的。 ● 17am (车用)直流电机保护器中的电阻发热丝与KLIXON ?双金属片匹配在一起 ，具有准确控制过载电流跳脱时间的作用。 当车用电机(车窗电机、雨刷、调节器...等) 发生电流过载、堵转, 电流超过保护器所设定的跳脱值时，保护器能在4 ~10秒内切断电路，使电机得到保护. ● 过载电流跳脱值设计范围3A~30A，工作电压 0V ~30Vdc（三） 优点： ( 17am )马达保护器 ● 美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ? 品牌传感器与控制器。此有名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量大、品质大 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心） ● 德州仪器开发的 17am系列能在各种温度和电流情况下运行，具有稳定的工作特性和绝佳的可靠性。 ● 6AP系列能安装到绕组内或绕组外，使电机生产商的生产过程更灵活 .● 17am电机保护器 由全自动设备生产，产品可定制的设计能够充分满足当今汽车工业的各种需要。 ● 我们有动能实验室对客户的电机提供保护器选择和应用的测试服务,并可按要求提供测试报告 ● 17am直流电机保护器，我们使用CAD设计技术和6-Sigma生产线控制，以及好的质量控制体系，使这个产品具有大的安全性和可靠性。 ● KLIXON ? 双金属双金属片温度开关和电阻发热丝的独特组合可确保非常准确的跳闸时间,以防止马达温度过高 ● 在堵转、过载、过流情况下保护 0V... 30V-DC 直流马达，自动复位 ● 通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。（二） 技术参数 ( 6AP )热保护器额定电压过载电流跳脱值 选择范围动作时间 0 ~30V-- DC 3A... 30A4 ~ 10s 秒动作寿命： 30,000次 (3万次 )跳脱温度选择范围 ： 80℃... 170℃外形结构： 钢壳密封开关状态： 自动复位外形尺寸 ( 厚×宽×长)： 4.7*10.4*23.5 17am ( 产品尺寸图 )（四） 应用： ( 6AP ）能对以下应用防止过热● 车窗马达、天窗马达● 雨刷发动机、滑门发动机● 调节器发动机、天线马达● 门锁触发器 华凯威温控为您提供电流过流保护方案！欢迎咨询！
生产厂家供应17am温控器温度开关热保护器
17AM自动复位热保护器

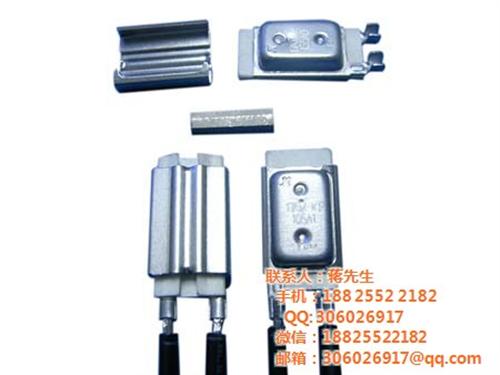

▲17AM系列热保护器/马达保护器产品图：
17AM series thermal/motor protector products picture:
▲17AM系列热保护器/马达保护器产品结构特点：
17AM series thermal/motor protector construction:
●17AM系列产品是一种过流过热保护器，其特点是体积小，断开动作快，用于控制(电机马达、
变压器...等电器)的限温、限流保护元件。
●17AM热保护器工作原理：电流通过双金属片及两触点，当电器非正常工作发热高温达到热保护器
设定OFF温度值或电流过大超过正常工作电流时，双金属片迅速跳开，切断电路。当电器温度冷却
到热保护器复归温度时，双金属片又迅速闭合，电路接通。具有自动复位功能。
▲17AM系列热保护器/马达保护器产品应用于：
17AM series thermal/motor protector application：
●Shaded Pole Motor ●Pemanent split capacitor motor ●Fluorescent lighting ballasts
●HID ballasts ●Transformer ●Recessed lighting fixtures ●Battery packs
●Vacuum cleaners ●Automotive accessory motor, solenoids, PC boards and so on
▲17AM系列产品热保护器/马达保护器电气规格：
17AM series thermal/motor protector Electrical Charateriestics:
电气特性/Electrics ParameterAC125V/18A AC250V/9A 50HZ/60HZ
触点寿命/Contact life cycles≥10,000cycles
接触电阻/Contact resistance≤50mΩ
▲17AM系列产品热保护器/马达保护器温度范围/温度公差:
17AM serices thermal/motor protector trip off temperature/tolerance
温度范围/Trip off temperature55-185℃
温度公差/Temperature tolerance±3℃ ±5℃ ±10℃
复归温度/Reset temperature动作温度下降10-45℃/10-45Degrees in off temperature
说明：回复温度可依据客户要求设置，最短可做到on-off 5℃范围。
▲17AM系列产品热保护器/马达保护器尺寸规格图：
17AM series thermal/motor protector dimension chart:
▲17AM系列产品热保护器/马达保护器结构原理图：
17AM series thermal/motor protector structure chart:
▲17AM系列产品热保护器/马达保护器OFF温度代码对照表：
17AM series the
