KSD301温控开关结构及应用名称：KSD301温控开关

　　型号：KSD301　

　　温控开关简称，也叫温度保护器或温度控制器，简称温控器。

　　技术参数：

　　1、电气参数：1）CQC、VDE、UL、CUL? AC250V 50~60Hz 5A / 10A / 15A（阻性负载）

　　2）UL AC 125V 50Hz 15A（阻性负载）

　　2、动作温度范围：0~240℃（任选），温度精度：±2 ±3 ±5 ±10℃

　　3、回复与动作温度差：8~100℃（任选）

　　4、接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选，厚度0.5、0.8mm可选）

　　5、使用寿命：≥ 100000次

　　6、电气强度：AC 50Hz 1800V历时1min，无闪烁，无击穿

　　7、接触电阻：≤50mΩ

　　8、绝缘电阻：≤100MΩ

　　9、接点形式：常闭型：温度上升，触点断开，温度下降，触点接通；

常开型：温度上升，触点接通，温度下降，触点断开

　　10、外壳防护等级：IP00

　　11、接地方式：通过温控器金属外壳与器件接地金属零件相连。

　　12、安装方式：KSD301系列安装普通活动环，安装小圆活动环，安装平板活动环，带安装孔普通大铝盖，带安

　　装孔加长铝盖。

　　13、温度工作范围:-25℃∽+240℃+1℃∽2℃

　　结构及应用:

　　KSD301系列产品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。

　　广泛应用于：饮水机、热水器、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机、办公设备、汽车座位加热器等电热器具。

　　特点：

　　具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干扰小等特点。

　　注意事项：

　　1、采用接触感温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，应在感温表面涂上导热硅脂或其它性能类似的导热介质。

　　2、安装时不可把盖面顶部压塌、松动或变形，以免影响性能。

　　3、不能让液体渗入控温器内部，不得使外壳出现裂纹，不得随意改变外接端子的形状。

4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0. 5-1㎜2导线连接；不大于10A电流的电路中使用，应选择铜芯截面为0.75-1.5㎜2导线连接。

　　5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。

　　KSD301的分类，可以按照温度来分，也可以按照材质来分类，也可以按照安装方式来分。

　　按动作性质来分：可以分为常开动作，和常闭动作。

　　按照温度来分，可以分为：0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度

　　按照材质来分，可以分为：电木体和陶瓷体

以上是KSD301温控开关结构及应用，由华恺威温控开关专家提供，仅供参考！更多KSD301温控开关信息尽请关注华恺威温控开关！

热保护器的功能特性及安装注意事项

热保护器是两片不同的合金组合在一起，通过电流后会发热，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触电离开，就断了电。弯曲速度与通过的电流大小成正比。这样就保护了用电设备。

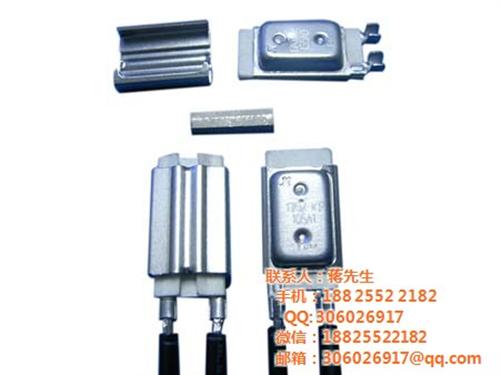

功能特性：KSD9700温控开关系列产品是一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。当温度降到重定温度是触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

安装注意事项：

1．引线折弯使用时，应从距离根部6毫米以上的部件折弯；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。

2．热熔断体采用螺钉、铆接或接线柱固定方式时，应能防止机械蠕变而千万接触不良现象的发生。3．连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。

4．引线焊接作业时，应将加热湿度限制在小，注意不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。

5．热熔断体只能在规定的额定电压、电流和温度的条件下使用，尤其要注意热熔断体可大连续承受的温度。备注：标称电流、引线的长度和温度可依客户的要求进行设计。

热保护器可以称作为温控开关或温控器或热保护开关或温度开关。

一般要求

热保护器与电动机结构上和功能上装在一体以形成热动态系统，电动机作为一个发热器影响到保护器的发热和冷却速率。热保护器的可靠性和性能要使保护器装在电动机中进行试验。 　　本标准要求适用于单独的电动机或系列电动机中一个电动机与热保护器。

当使用热保护器时，必须先确定热保护器是自复型的还是非自复型的，一般说来，除非电动机意外重新起动的可能导致危险或使用者的损伤，否则可以使用自复型热保护器．需要使用非自复型保护器的应用实例有：燃油式电动机、废食处理机、传送带等。需要使用自复型热保护器的应用实例是冰箱、电动洗衣机、电干衣机、风扇、泵等．

按动作性质来分：可以分为常开动作，和常闭动作。

按体积来划分：可分为常规大体积和超薄型。专门用于电池组与电加热产品！

以上是热保护器的功能特性及安装注意事项，由华恺威温控开关专家提供，仅供参考！更多热保护器信息尽请关注华恺威温控开关！

过载保护器的主要配件：双金属带材热双金属是由两层或两层以上具有不同线膨胀系数的合金牢固结合的复合材料。膨胀系数较大的合金层称为主动层，膨胀系数较小的合金层称为被动层，主动层与被动层间可加有起调节电阻作用的中间层，当环境温度变化时，由于主动层和被动层的膨胀系数不同，产生弯曲或转动。这种合金用于温度控制、温度补偿、电流限制、温度指示等自动控制装置和仪器仪表中的热敏元件。还可应用于断路器，开关，热继电器，各类温控元器件，家电保护器，电子保护器，过载保护器、凝结疏水器、温度调节器、温度计、恒温箱、气象仪器、电熨斗，电饭锅、电冰箱、火警报警器、日光灯启辉器、烤箱、打火机、电流型自动控制开关，自动安全保护开关条条等。还用于流体(气。液)阀门开关等中低压电器中的热敏元件

以上是过载保护器的主要配件：双金属带材，由华恺威温控开关专家提供，仅供参考！更多过载保护器信息尽请关注华恺威温控开关！
