生产销售温控器|华恺威温控器|17AMI  17AM温控器  17AMD温控器  17AMI温控器

当前位置: 首页> 电子元器件> 保险元器件> 温度开关
来源:[惠州市华恺威电子科技有限公司]
联系人:蒋先生
手机:18825522182
电话:0752-3095516
传真:0752-3065518
QQ:306026917
Email:306026917@qq.com
地址:广东省惠州市博罗县石湾镇上河坊工业区
品牌:华恺威热保护器
价格:面议 元/
供应地:广东省惠州市
产品型号:EV1381

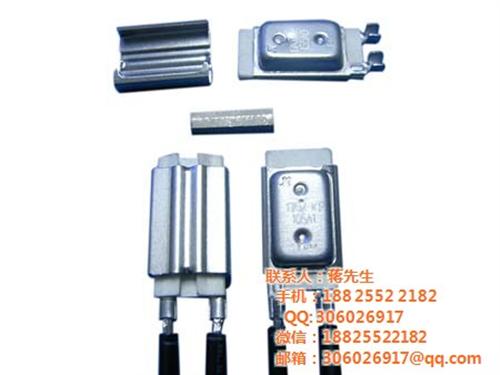

 温控开关TB02-BB8D产品的技术参数

温控开关TB02-BB8D,-30~125℃硅胶线产品导线为高质硅胶线,适合高温工作环境,温控开关TB02-BB8D产品适用于分马力电机、塑封电机,由于过载堵转非正常状态下引起的过热保护,也适用于荧光灯、镇流器、变压器、家用电器等一般电气设备的过热保护,并可在二次线路中作热检测器用。电流、温度双重保护使电机保护;微型化。主要用于镍氢电池保护板,镍氢电池组温度开关。

常规产品尺寸为15.0×5.4×2.4mm,小尺寸为11.0×5.0×2.0mm; 10*5*2

参数:2A/250V 4A/125V;30-155度

接触电阻:小于30mΩ

操作时间:连续

触点寿命:在额定电压和电流负荷下循环动作10000周以上。

以上是温控开关TB02-BB8D产品的技术参数,由华恺威温控开关专家提供,仅供参考!更多温控开关TB02-BB8D产品信息尽请关注华恺威温控开关!



温控开关原理

所谓的温度开关就是根据所要控制对象的温度来决定通断的开关;根据其动作原理不同分为:双金属式、压力式和热敏铁氧体式。有关双金属片温度开关:各种金属都有热涨冷缩的特性,而不同金属随着温度变化的膨胀系数不一样,双金属温度开关就是根据这个原理来工作的,双金属片由上层的“高锰合金§和下层的“殷钢§组成。前者的膨胀系数是后者的几十倍,分别称为“主动层§和“被动层§,在正常温度下铜片与弹簧片的触点A与B的触点是接通触的,整个电路处在接通状态(图一)。温度升高时,主动层膨胀的比被动层多,双金属片向下弯曲,温度升高到一定程度时,电路断开(图二)。冷却到一定程度双金属片复原,电路接通。

华恺威温控为您提供专业的过热过流综合解决方案!温度开关热保护器请访问公司网站,免费送样,了解详细参数!





双金属突跳式低温温控开关

一.动作原理

   KSD低温温控开关是一种将定温后的双金属圓片作为热敏感反应组 件,

  ~当产品主件温度增高时所产生的热量传递到双金属圓片上, 达到动作温度设定时迅速动作,通过机构作用使触点断开或闭合;

   ~当温度下降到复位温度设定时,双金属圓片迅速恢复原状,使触点闭合或断开,达到接通或断开电路的目的,从而控制电路。

二.主要特点

工作温度固定、动作可靠干脆、不拉弧、使用寿命长、性能可靠、不受无线干扰、结构精密、功能齐全。

三.应用范围

   主要应用于电路需随温度变化而自动通、断的场合,使器具温度

控制在一恒定温度范围内。

1.家电类

饮水机、电热开水瓶、咖啡炉、滴漏式咖啡机、家用暖水

袋、热水器;微波炉、电烤箱、电烤盘、电炸锅、多士炉、

电饭堡、三明治烤炉、豆浆机;消毒柜、洗碗机、干衣机、

洗衣机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨

斗、吸尘器、锅炉、壁炉等..

2.办公设备

覆被机、热熔机、激光打印机...

3.汽车类

过热保护、座位加热器...

等电器及电机之各类电热器具中作温度控制及过热保护组件使用。

四.控制方式

  1.自动复位:随温度的变化升高或降低,内部触点自动断开、自动闭合。

  2.手动复位:当温度升高时,触点会自动断开;当控制器温度冷却后,必须通过手动按扭才能使触点复位而再次闭合。

  3.一次性動作:

  4.自動及手動一体:

五.技术参数

大工作电流

T23/T24/

T36:

AC 250V 10A;125V 15A (阻性负载)

AC 250V 16A;125V 20A (阻性负载)

动作温度

40℃ ~ 250℃

动作温度偏差

±2℃、±3℃、±5℃、±8℃

通断温度偏差

5℃ ~ 70℃

使用寿命

T23/T24:    40℃~210℃  210℃~250℃

自动复位         100,000次    30,000次

手动复位          10,000次     6,000次

T36:           50℃~150℃

16A              10,000 次

10A              30,000 次

绝缘耐压强度

AC50Hz/2000V 历时 1min 无击穿现象

常态电器强度

大于100M Ω

触点接触电阻

小于50m Ω

耐热性

陶瓷本体

PPS塑料本体

电木本体

高使用温度 | 温控表面安装温度限制

       250℃         ≦300℃

       210℃         ≦220℃

       150℃         ≦160℃

使用材料

符合欧盟ROHS及REACH法规

安规认证

UL、CUL、VDE、ENEC、CQC 认证

六.安装使用注意事项

密封式温度开关(T23/T24)

  1.采用接触感温式安装时,温度开关金属上盖平面应完全紧贴被控制器具的安装面。(图三)

  2.为确保感温效果,并在器具感温表面涂上导热膏。(图四)

  3.安装时不可把温度开关金属面顶部压伤,松动或变形,以免影响功能及精密度。

  4.不可让液体渗入温度开关内部或过大力量使外壳出现裂纹。

  5.不得随意改变外接线端子的型状,以免影响电气可靠性,并有绝缘保护措施,防止漏电,确保使用安全。

开放式温度开关(T36)

  1.安装和使用过程,不可触碰弹片及感温部份,否则将会导至保护器温度失准,接触不良而动作不正常。

  2.安装时将触点接触面朝向背风面,以免吹风量影响弹片功能及触点A与B表面附着累积灰尘,造成导通不良。

以上是双金属突跳式低温温控开关,由华恺威温控开关专家提供,仅供参考!更多双金属突跳式低温温控开关产品信息尽请关注华恺威为您提供专业的温度开关。
