KSD9700温控开关应用特性及分类KSD9700温控开关是采用日本住友BR-1热双金属开发的封闭式温控开关，具有动作迅速、控温准确、控制电流大、使用寿命长的特点，被广泛应用于各类微型电机、电磁炉、空调电机、小家电等做温度保护控制。 将带有环保型银触点的弹性元件连接在底板上，底板与弹簧片装有感温灵的双金属温度片，嵌入壳体内，热量传到双金属片，达到双金属片的规定值时其瞬间动作，这样切断电路，当温度下降到复位温度时，双金属又迅速闭合，再次接通电路。 应用在过热保护方面： 1、各类电机/微电机 2、电磁炉 3、镇流器 4、电热腰带 5、发热器材 6、电热器具 7、水泵 8、排风扇 9、吸尘器 10、电动工具 11电池 12、各种电热产品等等。 产品结构： KSD9700A 18.5*7*3.5mm (PBT耐高温塑料外壳,与韩国SEKI ST-22尺寸一样） KSD9700A-1 20mm*7.6mm*4mm (PBT耐高温塑料外壳） KSD9700B 20mm*7.4mm*3.8mm （金属外壳） KSD9700C 20mm*8.5mm*5mm (陶瓷外壳） 线材：PVC线或高温硅胶线。 按动作性质来分：可以分为常开动作，和常闭动作。 注意事项 1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。 2、安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。 3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。 4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。 5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。 KSD9700的分类 按动作性质来分：可以分为常开动作，和常闭动作。 按照品牌来分：胜名温度开关 爱默生温度开关 德州温度开关 按照温度来分，可以分为：50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度 按照材质来分，可以分为：金属壳和塑胶壳 以上是KSD9700温控开关应用特性及分类，由华恺威温控开关专家提供，仅供参考！更多KSD9700温控开关信息尽请关注华恺威
温控开关！
温度开关的特性说明：
作为用电设备的过热保护元件，如果到达额定温度不跳脱，就会导致用电设备过热烧毁。所以在选购热保护器、温度保护器的时候一定要选择正规产家的合格产品。那么，导致保护器到达额定温度不跳脱的原因有哪些呢?
1、发热部件或者环境温度的升温速度过快。比如，在很短的时间内迅速升到额定温度区间，温度保护器内部的双金属片没有反应过来，导致跳脱温度过高。这在专业领域叫做过射。
2、额定温度理解的误差。比如：额定温度为100℃的热保护器，它的容许跳脱区间正常是95~105℃。如果测试的温控单体温度设定在上限区间，那它正常的跳脱温度应该是100~105℃ 之间，可能是104℃ 或者105℃。所以这个时候，在100℃ 这个温度点不跳脱是正常的，只要在105℃之前跳脱，就是合格产品。
3、保护器本身温度有问题，如果温度超出上限值，或者触点烧坏粘连在一起导致电路常通。
4：安装方法有问题，安装一致性不够，没有贴紧发热体或者间隙太大，总之一定要保证量产的温度开关安装一致。
保护器到达额定温度不跳脱的原因大概就是这几个，希望对大家有帮助。华恺威电子提醒，如果是安规不齐全的产品，在质量上很难有保障，所以购买保护器的时候应该选择安规认证齐全的大品牌产品。华凯威温度开关热保护器认证齐全UL认证温度开关，vde认证热保护器，为您提供过热过流综合解决方案！欢迎访问公司网站了解详细参数！
生产厂家供应17am温控器温度开关热保护器
17AM自动复位热保护器

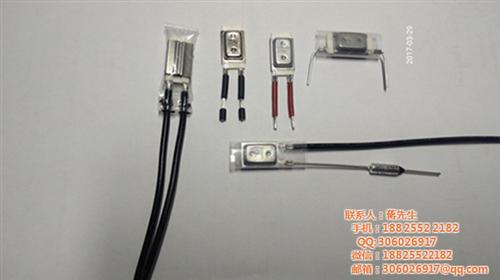

▲17AM系列热保护器/马达保护器产品图：
17AM series thermal/motor protector products picture:
▲17AM系列热保护器/马达保护器产品结构特点：
17AM series thermal/motor protector construction:
●17AM系列产品是一种过流过热保护器，其特点是体积小，断开动作快，用于控制(电机马达、
变压器...等电器)的限温、限流保护元件。
●17AM热保护器工作原理：电流通过双金属片及两触点，当电器非正常工作发热高温达到热保护器
设定OFF温度值或电流过大超过正常工作电流时，双金属片迅速跳开，切断电路。当电器温度冷却
到热保护器复归温度时，双金属片又迅速闭合，电路接通。具有自动复位功能。
▲17AM系列热保护器/马达保护器产品应用于：
17AM series thermal/motor protector application：
●Shaded Pole Motor ●Pemanent split capacitor motor ●Fluorescent lighting ballasts
●HID ballasts ●Transformer ●Recessed lighting fixtures ●Battery packs
●Vacuum cleaners ●Automotive accessory motor, solenoids, PC boards and so on
▲17AM系列产品热保护器/马达保护器电气规格：
17AM series thermal/motor protector Electrical Charateriestics:
电气特性/Electrics ParameterAC125V/18A AC250V/9A 50HZ/60HZ
触点寿命/Contact life cycles≥10,000cycles
接触电阻/Contact resistance≤50mΩ
▲17AM系列产品热保护器/马达保护器温度范围/温度公差:
17AM serices thermal/motor protector trip off temperature/tolerance
温度范围/Trip off temperature55-185℃
温度公差/Temperature tolerance±3℃ ±5℃ ±10℃
复归温度/Reset temperature动作温度下降10-45℃/10-45Degrees in off temperature
说明：回复温度可依据客户要求设置，最短可做到on-off 5℃范围。
▲17AM系列产品热保护器/马达保护器尺寸规格图：
17AM series thermal/motor protector dimension chart:
▲17AM系列产品热保护器/马达保护器结构原理图：
17AM series thermal/motor protector structure chart:
▲17AM系列产品热保护器/马达保护器OFF温度代码对照表：
17AM series thermal/motor protector trip off temperature in code:
备注：每5℃一种规格，动作温度公差一般为±5℃，特殊规格可依据客户要求定制。
附产品标识及编码说明：产品认证:
认证名称证书编号备注说明
ULE 15962UL873
ENEC2014531.5
ULE 15962UL2111
