KSD301温控器的工作原理 一、工作原理： KSD系列突跳式温控器(KSD301温控器)是小型带外壳的双金属片温控器，属接触感温度式温度继电器。种用碟型双金属片在温度作用下产生瞬间跳动的原理，通过机构的作用，使迅速动作，达到接通或断开目的。其工作温度性能稳定，不需调整，动作可靠干脆，不拉弧，使用寿命长、无线电干扰少。KSD系列温控器可供家用电器作温度控制和过热保护，称作家电温控器，可用于消毒碗柜、电热开水瓶、咖啡壶、电子瓦撑、微波炉、电吹风、电热取暧器、干衣机等电器中。 二、技术参数： 设定温度：0~300℃ 额定电气性能： 5A系列：AC250V/5A、AC120V/7A（阻性负载） 10A系列：AC250V/10A（阻性负载） 断开动作温度公差：±2℃,±3℃ 复位动作温度公差: ±5℃,±6℃ 使用寿命： 阻性负载下，普通型不少于40，000次；手动复位型不少于6，000次；高温型不少于10，000次。 常态电气强度： AC50HZ/2000V 历时1min不击穿，不闪络。 常态绝缘电阻： 大于100MΩ（DC500兆欧表） 接点形式： 单刀单掷（S.P.S.T) 常闭型： 温度上升，触点断开，温度下降，触点接通； 常开型： 温度上升，触点接通，温度下降，触点断开； 手动复位型：温度上升，触点断开，温度下降，断开后手动复位。 耐热性： 普通型：Tn≤150℃，Ts≤160℃ 高温型：Tn≤200℃, Ts≤210℃ （Tn:使用温度 TS:安装表面温度） 接触电阻： 不大于50mΩ 接地方式： 通过温控器金属外壳与器件接金属部件相接触。
以上是KSD301系列为突跳式温控器，由华恺威温控开关专家提供，仅供参考！更多KSD301温控器信息尽请关注华恺威温控开关！

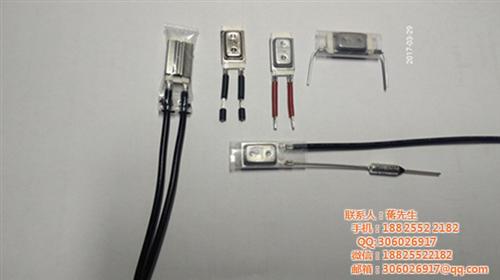

BW9700温度开关,温控开关,热保护器
BW9700温度开关,温控开关,热保护器
BW9700温度开关工作原理：
利用方型双金属片作为感温体，当温度升至某值时，方片突跳，传动触头迅速动作，断开电路，当温度降至某值时，双金属片复位，触头亦随之恢复至原来的状态，达到通断电路的目的。其体积轻巧，紧凑的设计保持了整套装置的轻便型、密封的外壳，耐烘烧，在整个寿命期内保持断开和复位的准确性，保证了高度的可靠性。
BW9700温度开关产品特性：
温度范围：40-160℃ 每隔5度一个型号 精度±5℃。
微型化4×8×20mm的设计易于安装。
由进口感温无件，具有感温快，速动，不拉弧
无电流热效应设计，温度准，寿命长
采用接触感温安装时，应使产品贴紧被控器具的安装面
安装时，不能大力把外壳压塌或使其变形，以免影响其性能
触点形式：常开、常闭
常态电气强度：５０Ｈｚ ，２０００Ｖ ，１m的无击穿或闪路
使用寿命：在额定负载≥１００００周期
外壳防护等级：IP20
接触电阻：≤50 mΩ
绝缘电阻：>100 MΩ
采用环保材料，通过SGS测试CCC VDE UL认证
BW9700温度开关产品用途：
小功率的分马力电机、各种变压器、线圈、家用电器、电脑通信、各种电热器具、如各种风扇、吹风机、空调机、吸尘器、电炉、电热器、搅拌机、豆浆机等。
以上是BW9700温度开关,温控开关,热保护器，由华恺威温控开关专家提供，仅供参考！更多BW9700温度开关信息尽请关注华恺威温控开关！
KSD301温控开关结构及应用名称：KSD301温控开关
型号：KSD301
温控开关简称，也叫温度保护器或温度控制器，简称温控器。
技术参数：
1、电气参数：1）CQC、VDE、UL、CUL? AC250V 50~60Hz 5A / 10A / 15A（阻性负载）
2）UL AC 125V 50Hz 15A（阻性负载）
2、动作温度范围：0~240℃（任选），温度精度：±2 ±3 ±5 ±10℃
3、回复与动作温度差：8~100℃（任选）
4、接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选，厚度0.5、0.8mm可选）
5、使用寿命：≥ 100000次
6、电气强度：AC 50Hz 1800V历时1min，无闪烁，无击穿
7、接触电阻：≤50mΩ
8、绝缘电阻：≤100MΩ
9、接点形式：常闭型：温度上升，触点断开，温度下降，触点接通；
常开型：温度上升，触点接通，温度下降，触点断开
10、外壳防护等级：IP00
11、接地方式：通过温控器金属外壳与器件接地金属零件相连。
12、安装方式：KSD301系列安装普通活动环，安装小圆活动环，安装平板活动环，带安装孔普通大铝盖，带安
装孔加长铝盖。
13、温度工作范围:-25℃∽+240℃+1℃∽2℃
结构及应用:
KSD301系列产品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。
广泛应用于：饮水机、热水器、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机、办公设备、汽车座位加热器等电热器具。
特点：
具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干扰小等特点。
注意事项：
1、采用接触感温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，应在感温表面涂上导热硅脂或其它性能类似的导热介质。
2、安装时不可把盖面顶部压塌、松动或变形，以免影响性能。
3、不能让液体渗入控温器内部，不得使外壳出现裂纹，不得随意改变外接端子的形状。
4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0. 5-1㎜2导线连接；不大于10A电流的电路中使用，应选择铜芯截面为0.75-1.5㎜2导线连接。
5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。
KSD301的分类，可以按照温度来分，也可以按照材质来分类，也可以按照安装方式来分。
按动作性质来分：可以分为常开动作，和常闭动作。
按照温度来分，可以分为：0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度
按照材质来分，可以分为：电木体和陶瓷体
