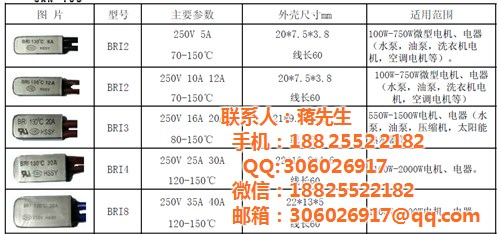

介绍用在串联电路中的温度开关

　保护开关是二级或三级保护，保护开关都有自己的温度点，如65度、75度这样对应的温控点，当温度超过温控点时，温度开关就自动断开电源，所以只能串联在电路中，才能起到保护的作用。

　　突跳式温度保护开关两端串联在电路中，通过感温元件的工作特性、可以随时监测负载的温度，当负载超过正常(设置)工作温度时，温度开关发挥作用(内部元件在一定时间内动作、达到一定条件时、断开电路连接、迫使用电器停止工作、当温度达到工作要求时，会自动复位、导通电路)、以这种安全、可靠的、工作特性、来保护负载的安全运行、广泛应用在各种以温度作为控制的负载电路中。

　　温度保护开关是一种为过温条件下提供十分可靠保护的元件，它具有体积小、过流大、不复位、性能稳定、安装方便、且具有一定范围的湿度设置和承载能力可供选择，以满足客户的应用需求。

tb05型热保护器技术规格书

 1   产品用途

         05型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于分马力电机、

     电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。

2   外形和结构:

注：外壳材料耐温200℃，燃烧等级V-0

3   性能

 3.1 额定电流(COS∮=0.7)

DC24V-10A、AC250V-5A

 3.2 断开温度：30℃～150℃ 复位温度20℃～110℃(详见图纸)。

 3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。

 3.4 绝缘电压:

     a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;

 b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象（击穿电流为0.5毫安）;

 3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表)

 3.6 接触电阻:产品的接触电阻应不大于50mΩ。

 3.7 耐高温试验:产品置于高于额定动作温度50℃的空气环境中保持96h。

 3.8 耐低温试验:产品置于-40℃空气环境中保持96h。

 3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5次/min，振动方向

     X、Y、Z，每个方向各连续振动2h。

 3.10跌落试验:产品自0.7m高度自由落下1次。

 3.11抗压试验:产品应能承受100N静压力1min。

 3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件:

a.断开温度变化应在初期值的+7℃以内;

 b.接触电阻应在100mΩ以下;

 c.外形应无明显变形;

 d.导线无开裂损伤。

 4   寿命

产品在额定电压、电流、功率因数为0.7的条件下,外加热源使其动作4000次,应满足下面条件: 文件编号:

页码:3-3

a. 断开温度变化应在初始值的+5℃以内;

b.接触电阻应在100mΩ以下;

     继续试验至6000次后能动作。

5 其它事项:

5.1 断开温度检测的升温速率应控制为1℃/1min;

5.2 使用过程中产品不能承受强烈冲击力及压迫力;

5.3 型号规格说明:

05——产品型号

     XXX℃——额定断开温度

6 本标准未涉及事项或客户有其它要求另行订立。

序号断开温度闭合温度序号断开温度闭合温度30303℃ ≥20℃ 95955℃ 7015℃ 35353.5℃ ≥25℃ 1001005℃ 7015℃ 40404℃ ≥30℃ 1051055℃ 7515℃ 45454.5℃ ≥33℃ 1101105℃ 7515℃ 50505℃ ≥35℃ 1151155℃ 8015℃ 55555℃ 426℃ 1201205℃ 8515℃ 60605℃ 458℃ 1251255℃ 8515℃ 65655℃ 4810℃ 1301305℃ 9015℃ 70705℃ 5012℃ 1351355℃ 9515℃ 75755℃ 5314℃ 1401405℃ 10015℃ 80805℃ 5515℃ 1451455℃ 10015℃ 85855℃ 6015℃ 1501505℃ 10515℃ 90905℃ 6515℃ 1551555℃ 11015℃

华恺威ksd9700热保护器规格书

】1. 产品名称  KSD系列热保护器

2. 产品尺寸：另附产品结构图

3. 外    观：

? 热保护器的外壳不得有毛刺、裂纹、变形、锈蚀等现象；

? 标志应正确、端正、清晰，经久耐擦；

4. 性   能：

4—1    额定电气：

? 额定电流：AC250V/5A

? 短路电流：DC 12V 100A

? 使用电流：DC 5V  10mA

4—2 动作温度：

? 动作温度（OFF）： ±5℃

? 复位温度（ON）： 动作温度下降15℃—45℃

? ON——OFF差  ： 15℃以上

备注：附温度特性对照表

4—3 接触电阻：

触头在闭合状态下，热保护器两触点间的接触电阻应不大于50mΩ。

4—4 绝缘电阻：

绝缘电阻在100M?以上。

4—5 电气强度

对热保护器下列部位间施加频率为50Hz的基本正弦波试验电压(有效值)，历时1min应无闪络和击穿现象。

? 在触头热分断状态下，两引出线之间：500V

? 在触头常闭状况下，引出线与外壳绝缘层表面之间：1500V

4—6 耐湿性

在周
