热双金属在温控器,温控开关中的实际应用

摘要：介绍了机械式温控器中的核心元件———热双金属的主要生产厂家，原材料及生产方式，工作原理及在热保护器、温控器、过载保护器中的实际应用。

关键词：热双金属；热保护器；温控器；温度开关；过载保护器；恒温器应用

自1858年英国Wilson公司用黄铜和钢制成热双

金属并取得专利以来，热双金属的生产和应用已有一百多年的历史。由于热双金属具有稳定可靠灵敏的记忆合金的特性，在我国温控开关，热保护器等控温器行业中更大量应用，现将热双金属的生产厂家、工作原理等及在热保护器，温控开关中的应用的一些实践经验简介如下：

1 热双金属简介

1.1 主要生产厂家

目前世界上生产热双金属的主要生产厂家仍集中在欧美和日本，我国近几年来在热双金属的研究和生产上也有较大的发展，其中我们搜集到的代表性企业列在表1。 表1

1.2 热双金属片原材料及生产方式简介

1.2.1 原材料的成分

各厂家的热双金属原材料基本相同，基体均为铁质和铜质合金，加入镍锰等元素改变其膨胀系数，产生高膨胀侧和低膨胀侧合金，再复合组成。有时为了改变材料的电阻率，会加入中间合金。高膨胀侧（主动层）：镍铬合金、镍锰合金、铜锌合金。

如：Mn72Ni10Cu18、Ni22Cr3、Ni20Mn6等。

低膨胀侧（被动层）：镍合金、铬合金。

如：Ni36、Ni45、Crl7等。

中间层：铜、镍、低碳钢

高膨胀侧和低膨胀侧的合金成分配比不同，厚度不同，加上中间层金属的调节，可得

到近百种热双金属材料（具体的材料及性能可查阅各热双金属厂家说明书）。

1.2.2 生产方式

热双金属的生产方式经历了由熔合法、接合法、块状轧制复合法到连续固相复合法的发展阶段。现国内外较先进的厂家均使用连续固相复合法。其工艺流程为：原材料-清洗-复合-退火-精轧-蚀印-分条-平整-精整-包装，连续固相复合法又分为室温固相复合法和连续热复合法。其生产的优缺点见表2。表2

1.3 工作原理

当温度变化时，因为双金属高膨胀侧的

膨胀系数远远高于低膨胀侧的膨胀系数，故产生弯曲，我们就利用这种弯曲工作。用图1示意之。

图1

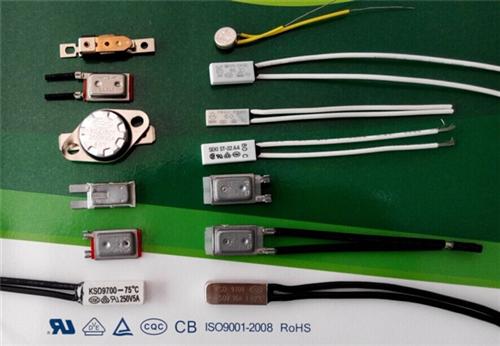

2 热双金属在热保护器、温控器、温控开关。过载保护器中的应用分析

在热保护器、温控器、过载保护器，温控开关中，首先将热双金属带材冲裁落料成片状，而后预先成型成碟型。此时的碟型热双金属片已有固定的动作、复位温度。单片动作温度一般在50~180℃左右，复位温度一般在0~150℃左右。再装入热保护器中，并形成一定的机械预应力，使热保护器终动作温度分布在A+5℃（AE50~160，每5℃为一档）。

热保护器，温控开关及双金属接入电路有四种形式，如图2所示。前三种结构为热双金属直接通过电流，第四种结构为热双金属不直接通过电流，仅为接受电热丝等产生的热而突跳。

A-碟型热双金属B-电热丝C-簧片 图2

2.1 选用过程

（1）设计选用热双金属时应考虑的范围：

工作温度范围热敏元件承受大温度所需动作产生的力和转矩元件动作极限的高温和低温点元件加静载空间容积元件承受电流

（2）应考虑的双金属主要参数有：

比弯曲 弹性模量 硬度 尺寸精度 电阻率 使用温度范围

（3）选用的方法

在双金属的几个参数中，在不同的条件下重点各不相同，首先要根据自己的实际使用要求和各热双金属厂的产品说明书，选择合适使用温度范围的双金属（一般来说，家用电器控温器，温控开关一般均在200℃内工作，热双金属可在370~540℃内正常工作，完全能胜任

之。）。而后考虑双金属应产生的动作的力及转矩，选择合适的比弯曲和弹性模量。再选

择适合各自的成型工艺及设备的热双金属的尺寸、硬度、弹性模量。再根据保护器电流时

间要求及热容腔的效应，选择合适的电阻率。比弯曲则一般来说，大的比小的能产生更大

的推力和位移。

2.2 双金属电阻率、形状的影响

设计热保护器时，核心技术为壳体（即热容腔）、电热丝和双金属三者之间的匹配。这

是一组相互矛盾的统一体，他们三者之中任意变化，匹配合理，则可以确定一种热保护器，温控开关的参数。一般来说，由于模具及生产成本的原因，每一间生产热保护器的公司均只有1~3种壳体，而电热丝也受大允许电流条件的约束而只能在一个有限的范围之内变化。当电热丝和壳体已不能再做调整时，变换双金属材料或形状则会起到非常好的效果。如在图2的①~③结构中，双金属通过电流时发热，双金属的电流热效应公式为：

根据此公式可以计算双金属的电阻值变化对热能贡献的大小。选择电阻高的双金属会产生更多的热，使热保护器的动作时间变短，小动作电流变小。选择电阻低的双金属则相反。

双金属的电阻受电阻率高低、形状的大小及厚度影响。

其中电阻率影响为明显，如以EMS公司的双金属中选几个典型列于表3。表3

从表3可见，电阻率从15~850均有，其热效应差50多倍。对保护器的动作时间和动作电流的作用是相当明显的。

2.3 双金属弹性模量、比弯曲的影响在图2的结构④中，因为双金属不通过电流，所以电阻率此时已不重要。此时要求双金属能产生较大的推力和位移以顶起双金属片上的簧片。而根据以下公式：

从公式可见，K值越大，则双金属产生的推力和位移均加大，增大厚度h可以加大推力，但却使位移缩小。所以在此结构中，华恒欣科技?选择大比弯曲值的双金属，使产品设计达到了佳效果。

温控开关，热保护器，温控器华恺威温控为您提供专业的过热过流综合解决方案！

17AM电流保护器介绍：

电机过热过流保护器是一种电流温度型的温度开关, 能对汽车直流电机（车窗电机、雨刷、调节器...等） 在处于电流过载、堵转时，提供准确跳闸时间的过载保护元件。是美国德州仪器KLIXON ?专有技术生产的。

●   17am (车用)直流电机保护器中的电阻发热丝与KLIXON ?双金属片匹配在一起 ，具有准确控制过载电流跳脱时间的作用。

   当车用电机(车窗电机、雨刷、调节器...等) 发生电流过载、堵转, 电流超过保护器所设定的跳脱值时，保护器能在4 ~10秒内切断电路，使电机得到保护.

● 过载电流跳脱值设计范围3A~30A，工作电压 0V ~30Vdc（三） 优点： ( 17am )马达保护器

●  美国德州仪器公司成立的森萨塔科技工厂生产的KLIXON ?  品牌传感器与控制器。此有名品牌已有九十多年的历史，生产传感器和控制器品种最齐全、 产量大、品质大 、价廉质优，质量具有信用保障。（产品在亚洲、欧洲和美国有制造工厂和研究开发中心）

● 德州仪器开发的 17am系列能在各种温度和电流情况下运行，具有稳定的工作特性和绝佳的可靠性。

● 6AP系列能安装到绕组内或绕组外，使电机生产商的生产过程更灵活

.● 17am电机保护器 由全自动设备生产，产品可定制的设计能够充分满足当今汽车工业的各种需要。

●  我们有动能实验室对客户的电机提供保护器选择和应用的测试服务,并可按要求提供测试报告

● 17am直流电机保护器，我们使用CAD设计技术和6-Sigma生产线控制，以及好的质量控制体系，使这个产品具有大的安全性和可靠性。

● KLIXON ?  双金属双金属片温度开关和电阻发热丝的独特组合可确保非常准确的跳闸时间,以防止马达温度过高

●  在堵转、过载、过流情况下保护 0V... 30V-DC 直流马达，自动复位

●   通过各国安全认证：UL、CSA、VDE、ENEC（欧盟）、KEMA、CQC …证书 , 及符合欧盟 ROHS环保要求。（二） 技术参数  ( 6AP )热保护器额定电压过载电流跳脱值

选择范围动作时间 0 ~30V-- DC 3A... 30A4 ~ 10s  秒动作寿命：    30,000次  (3万次 )跳脱温度选择范围 ：   80℃... 170℃外形结构：    钢壳密封开关状态：  自动复位外形尺寸 ( 厚×宽×长)：      4.7*10.4*23.5

17am ( 产品尺寸图 )（四） 应用： ( 6AP  ）能对以下应用防止过热●  车窗马达、天窗马达●  雨刷发动机、滑门发动机●  调节器发动机、天线马达●  门锁触发器
