恒温晶振的详细介绍
恒温晶振
DIP 21.0X13.0MM
OCXO
VC-OCXO
一、恒温晶振 技术规格
指标参数
参数值
备注
AT切
频率范围
1-100MHZ
可定制
输出波形
Sine
TTL
HCMOS
输出
输出幅度
0-7dBm
标准
标准
可定制
特性
输出负载
50Ω
15pF
15pF
谐波/占空比
-30dBc
45-55%
45-55%
杂散抑制
-70dBc
-70dBc
-70dBc
温度特性
±30-±300ppb
@25℃
日老化
±5-±10ppb
连续工作30天后
年老化
±0.5-±1.0ppm
负载特性
±5.0ppb Max
Load±10%
频率
电源特性
±5.0ppb Max
VCC ±5%
稳定
开机特性 @25℃
±0.2ppm Max
5分钟@1小时
性
相位噪声
@100Hz
≤-120dBc/Hz
@1KHz
≤-135dBc/Hz
@10MHz
@10KHz
≤-140dBc/Hz
@100KHz
≤-145dBc/Hz
频率
调节方式
电压调节/机械微调/NC不带
调节
压控电压范围
按照客户要求
@电压调节
频率调节范围
±3-±8ppm
可定制
电源
工作电压
3.3V/5V/9V/12V
输入
开机功率
3.5W Max
静态功率
1.0W Max
@25℃
储存温度
-50 ﹢90 ℃
二、恒温晶振 温度特性ppb
工作温度范围
±30
±50
±100
±300
- 0 ﹢50 ℃
O
O
O
O
- 0 ﹢70 ℃
O
O
O
O
-30 ﹢70 ℃
O
O
O
O
05
04
2018
恒温晶振 恒温晶体振荡器
来源:[深圳市瑞科创隆电子有限公司]
联系人：刘先生
手机：18123628190
电话：0755-82767283
传真：0755-83004913
QQ：2355401191
Email：2355401191@qq.com
地址：广东省深圳市深圳市广东省深圳市福田区莲花路2002号
品牌：瑞科创
价格：面议
元/只
供应地：广东省深圳市
产品型号：VC-OCXO

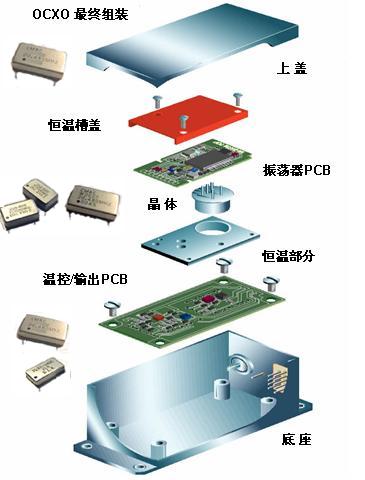

恒温晶振（OCXO）是利用恒温槽使晶体振荡器或石英晶体振子的温度保持恒定，将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器。在恒温晶振OCXO中，有的只将石英晶体振子置于恒温槽中，有的是将石英晶体振子和有关重要元器件置于恒温槽中，还有的将石英晶体振子置于内部的恒温槽中，而将振荡电路置于外部的恒温槽中进行温度补偿，实行双重恒温槽控制法。利用比例控制的恒温槽能把晶体的温度稳定度提高到5000倍以上，使振荡器频率稳定度至少保持在1×10－9。OCXO主要用于移动通信基地站、国防、导航、频率计数器、频谱和网络分析仪等设备、仪表中。恒温晶振OCXO是由恒温槽控制电路和振荡器电路构成的。通常人们是利用热敏电阻“电桥”构成的差动串联放大器，来实现温度控制的。具有自动增益控制（AGC）的（C1app）振荡电路，是目前获得振荡频率高稳定度的比较理想的技术方案。恒温晶振OCXO的技术水平有了很大的提高。
