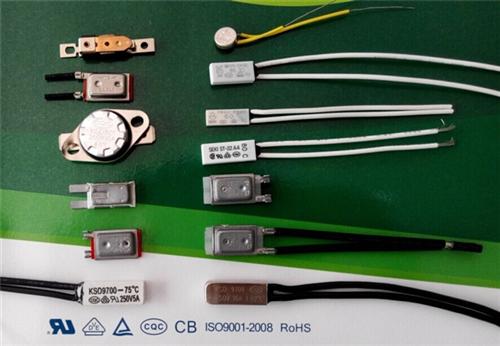

热保护器的作用和原理是什么？热保护器是专有技术生产的一种过温、过电流之保护器，其体积小，触点容量大，跳脱动作快速，性能可靠。它是一个微型、速动、热动装置。在热保护科技领域内，它是一个被广泛应用的保护元件，如KSD9700温控开关.KSD301温控开关等都是常见的热保护器。

热保护器当电器不正常工作，使电流增大及周围温度升高时，超过热保护器的温度设定值时，自动断开电路，使电器得到保护。当装置冷却到安全温度时，触点又能自动闭合。 热保护器同时具有过流保护作用：当电路短路或电机堵转时，由于电流迅速增加在双金属片上产生热效应，使热感片利用力矩原理迅速将电流接触点切断。

以上是热保护器的作用和原理是什么？，由华恺威温控开关专家提供，仅供参考！更多热保护器信息尽请关注华恺威温控开关！

热双金属在温控器,温控开关中的实际应用

摘要：介绍了机械式温控器中的核心元件———热双金属的主要生产厂家，原材料及生产方式，工作原理及在热保护器、温控器、过载保护器中的实际应用。

关键词：热双金属；热保护器；温控器；温度开关；过载保护器；恒温器应用

自1858年英国Wilson公司用黄铜和钢制成热双

金属并取得专利以来，热双金属的生产和应用已有一百多年的历史。由于热双金属具有稳定可靠灵敏的记忆合金的特性，在我国温控开关，热保护器等控温器行业中更大量应用，现将热双金属的生产厂家、工作原理等及在热保护器，温控开关中的应用的一些实践经验简介如下：

1 热双金属简介

1.1 主要生产厂家

目前世界上生产热双金属的主要生产厂家仍集中在欧美和日本，我国近几年来在热双金属的研究和生产上也有较大的发展，其中我们搜集到的代表性企业列在表1。 表1

1.2 热双金属片原材料及生产方式简介

1.2.1 原材料的成分

各厂家的热双金属原材料基本相同，基体均为铁质和铜质合金，加入镍锰等元素改变其膨胀系数，产生高膨胀侧和低膨胀侧合金，再复合组成。有时为了改变材料的电阻率，会加入中间合金。高膨胀侧（主动层）：镍铬合金、镍锰合金、铜锌合金。

如：Mn72Ni10Cu18、Ni22Cr3、Ni20Mn6等。

低膨胀侧（被动层）：镍合金、铬合金。

如：Ni36、Ni45、Crl7等。

中间层：铜、镍、低碳钢

高膨胀侧和低膨胀侧的合金成分配比不同，厚度不同，加上中间层金属的调节，可得

到近百种热双金属材料（具体的材料及性能可查阅各热双金属厂家说明书）。

1.2.2 生产方式

热双金属的生产方式经历了由熔合法、接合法、块状轧制复合法到连续固相复合法的发展阶段。现国内外较先进的厂家均使用连续固相复合法。其工艺流程为：原材料-清洗-复合-退火-精轧-蚀印-分条-平整-精整-包装，连续固相复合法又分为室温固相复合法和连续热复合法。其生产的优缺点见表2。表2

1.3 工作原理

当温度变化时，因为双金属高膨胀侧的

膨胀系数远远高于低膨胀侧的膨胀系数，故产生弯曲，我们就利用这种弯曲工作。用图1示意之。

图1

2 热双金属在热保护器、温控器、温控开关。过载保护器中的应用分析

在热保护器、温控器、过载保护器，温控开关中，首先将热双金属带材冲裁落料成片状，而后预先成型成碟型。此时的碟型热双金属片已有固定的动作、复位温度。单片动作温度一般在50~180℃左右，复位温度一般在0~150℃左右。再装入热保护器中，并形成一定的机械预应力，使热保护器终动作温度分布在A+5℃（AE50~160，每5℃为一档）。

热保护器，温控开关及双金属接入电路有四种形式，如图2所示。前三种结构为热双金属直接通过电流，第四种结构为热双金属不直接通过电流，仅为接受电热丝等产生的热而突跳。

A-碟型热双金属B-电热丝C-簧片 图2

2.1 选用过程

（1）设计选用热双金属时应考虑的范围：

工作温度范围热敏元件承受大温度所需动作产生的力和转矩元件动作极限的高温和低温点元件加静载空间容积元件承受电流

（2）应考虑的双金属主要参数有：

比弯曲 弹性模量 硬度 尺寸精度 电阻率 使用温度范围

（3）选用的方法

在双金属的几个参数中，在不同的条件下重点各不相同，首先要根据自己的实际使用要求和各热双金属厂的产品说明书，选择合适使用温度范围的双金属（一般来说，家用电器控温器，温控开关一般均在200℃内工作，热双金属可在370~540℃内正常工作，完全能胜任

之。）。而后考虑双金属应产生的动作的力及转矩，选择合适的比弯曲和弹性模量。再选

择适合各自的成型工艺及设备的热双金属的尺寸、硬度、弹性模量。再根据保护器电流时

间要求及热容腔的效应，选择合适的电阻率。比弯曲则一般来说，大的比小的能产生更大

的推力和位移。

2.2 双金属电阻率、形状的影响

设计热保护器时，核心技术为壳体（即热容腔）、电热丝和双金属三者之间的匹配。这

是一组相互矛盾的统一体，他们三者之中任意变化，匹配合理，则可以确定一种热保护器，温控开关的参数。一般来说，由于模具及生产成本的原因，每一间生产热保护器的公司均只有1~3种壳体，而电热丝也受大允许电流条件的约束而只能在一个有限的范围之内变化。当电热丝和壳体已不能再做调整时，变换双金属材料或形状则会起到非常好的效果。如在图2的①~③结构中，双金属通过电流时发热，双金属的电流热效应公式为：

根据此公式可以计算双金属的电阻值变化对热能贡献的大小。选择电阻高的双金属会产生更多的热，使热保护器的动作时间变短，小动作电流变小。选择电阻低的双金属则相反。

双金属的电阻受电阻率高低、形状的大小及厚度影响。

其中电阻率影响为明显，如以EMS公司的双金属中选几个典型列于表3。表3

从表3可见，电阻率从15~850均有，其热效应差50多倍。对保护器的动作时间和动作电流的作用是相当明显的。

2.3 双金属弹性模量、比弯曲的影响在图2的结构④中，因为双金属不通过电流，所以电阻率此时已不重要。此时要求双金属能产生较大的推力和位移以顶起双金属片上的簧片。而根据以下公式：

从公式可见，K值越大，则双金属产生的推力和位移均加大，增大厚度h可以加大推力，但却使位移缩小。所以在此结构中，华恒欣科技?选择大比弯曲值的双金属，使产品设计达到了佳效果。

温控开关，热保护器，温控器华恺威温控为您提供专业的过热过流综合解决方案！

 温控开关TB02-BB8D产品的技术参数

温控开关TB02-BB8D,-30～125℃硅胶线产品导线为高质硅胶线，适合高温工作环境，温控开关TB02-BB8D产品适用于分马力电机、塑封电机，由于过载堵转非正常状态下引起的过热保护，也适用于荧光灯、镇流器、变压器、家用电器等一般电气设备的过热保护，并可在二次线路中作热检测器用。电流、温度双重保护使电机保护；微型化。主要用于镍氢电池保护板，镍氢电池组温度开关。

常规产品尺寸为15.0×5.4×2.4mm，小尺寸为11.0×5.0×2.0mm； 10*5*2

参数：2A/250V 4A/125V;30-155度

接触电阻：小于30mΩ

操作时间：连续

触点寿命：在额定电压和电流负荷下循环动作10000周以上。
