滤波连接器
一、普通陶瓷电容D型滤波连接器
应用范围：计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备；
节省成本：低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间；
优化设计：标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔；
插入损耗范围：1M-18GHZ或以上
温度范围：-40℃-+125℃
最大电压植：300VDC
最大电流值：5Amps
二、高性能D型滤波连接器
应用范围：电信设备、工控设备、图象工作站、微波TX/RX、基站、电子医疗设备、
优良滤波：滤波形式包括C型滤波器和PI型滤波器，陶瓷管状电容和连接器外壳壳体一体
式设计提供优越的EMI屏蔽效果；
优化设计：9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔；
多重选择性：结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等；
可靠性： 连接器的每一针100%经过严格的规范测试、确保整体性能；
插入损耗范围：1M-18GHZ或以上
电容量和温度特性：5000PF NPO Z5U/X7R
温度范围：-55℃-+125℃
最大电压值：1000VDC
最大电流值：5Amps
三、产品定型
RTDC
X25
P
1
H
1
芯
连接
端接方式
安装形式
容量
T09
W15
X25
Y37
Z55
P- 针
S- 孔
A-针孔
转接
1:90°,直角,PCB安装,法兰
盘至引腿距离.318″8.08mm
2:90°,直角,PCB安装,法兰
盘至引腿距离.405″10.29mm
3:90°,直角,PCB安装,法兰
盘至引腿距离.590″14.99mm
4:针、孔转换器
5:垂直型PCB安装
6:焊杯
7:加长型垂直PCB安装
H:垂直安装,
带4-40螺孔PCB
端接支架,并带
锁紧
I:直径为.120″
[3.05mm]通孔
J:4-40螺孔（可提供自锁式）
K:M3螺孔
L:4-40内六角孔
参考
下列
列表
四、普通陶瓷电容D型滤波连接器滤波特性：
电容量
工作
电压
最高
耐压
最小插入损耗（dB）
1
MHz
5
MHz
10
MHz
20
MHz
50
MHz
100
MHz
200
MHz
500
MHz
1
GHz
容值
公差
A
50pF
±20%
200V
700V
-
-
-
-
-
2
12
27
32
B
180pF
±20%
200V
700V
-
-
-
1
4
12
27
29
32
C
470pF
±20%
200V
700V
-
1
2
5
11
22
30
31
32
D
820pF
±20%
200V
700V
-
1
3
10
16
30
32
32
32
E
1000pF
±20%
200V
700V
-
1
3
10
16
22
32
32
32
F
2000pF
±20%
200V
700V
1
5
8
16
23
32
32
32
32
G
5600pF
±20%
200V
700V
5
11
16
26
32
32
32
32
32
H
47nF
±20%
200V
700V
13
27
32
32
32
32
32
32
32
详细产品资料和技术规格可以来电来函咨询!
滤波连接器的详细介绍
滤波控制器件
滤波连接器,D-Sub,9针,针到焊杯,50pf
滤波连接器,D-Sub,9针,针到焊杯,1000pf
滤波连接器,D-Sub,9针,针到焊杯,5600pf
滤波连接器,D-Sub,15针,针到焊杯,50pf
滤波连接器,D-Sub,15针,针到焊杯,1000pf
滤波连接器,D-Sub,15针,针到焊杯,5600pf
滤波连接器,D-Sub,25针,针到焊杯,50pf
滤波连接器,D-Sub,25针,针到焊杯,1000pf
滤波连接器,D-Sub,25针,针到焊杯,5600pf

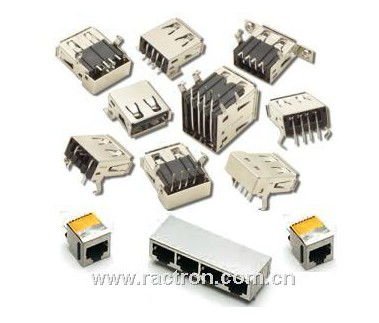

滤波连接器,RJ45网口滤波器,100pf
滤波连接器,USB2.0滤波器
滤波连接器,高密度D-Sub,15孔, VGA,100pf
滤波连接器,Comb-D,3W3,针到焊杯,5600pf
