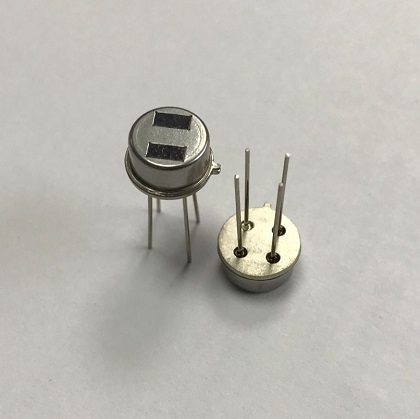

TS1128-2CL四元双通道热释电红外传感器

主要特点：
1. 高可靠性的传感器结构设计；；
2. 广泛的电气兼容性，客户特殊设计；
3. 宽范围工作电压和4元感应和双通道有效的提高感应判断；
4 TO5 金属封装；
5. 出色的射频辐射抗干扰能力；

典型应用：
1. 感应门铃;
2. 侵入报警器；
3. 宠物感应;

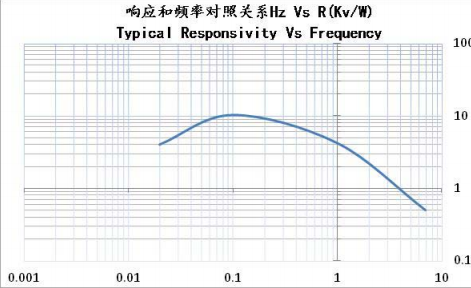

? 典型响应和频率：

Typical Responsivity Vs. Frequency（频率响应在 0.3 to 7.0Hz 显著）

? 测试装置原理示意图： Schematic of Test Set Up

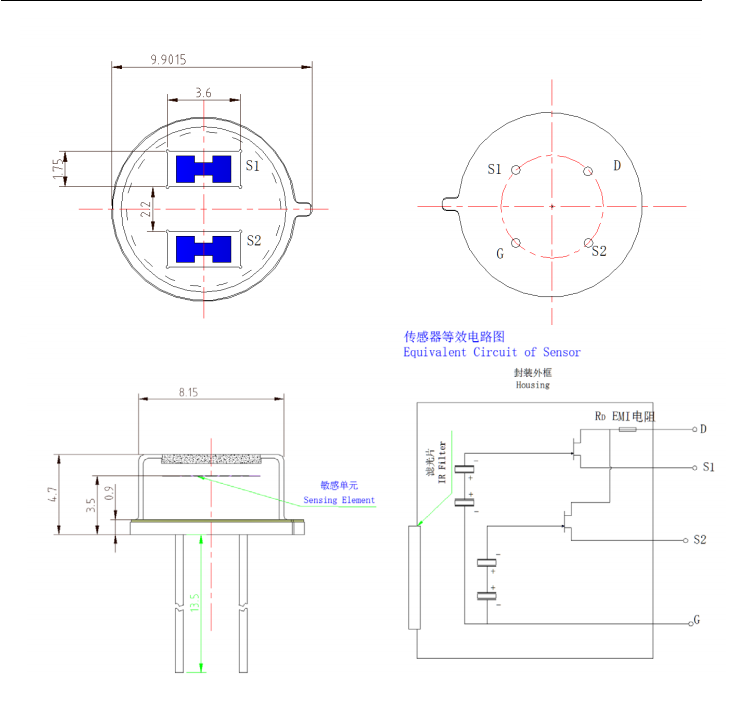

尺寸和等效电路： Dimensions and Equivalent Circuit

? 使用注意事项： Handling Tips

不当的使用方法可能会损伤或永久损坏传感器，以下操作方法将帮助你保护器件的高性能：

 1. 为了让传感器具有高灵敏度，传感器中通常使用的感应材料对热比较敏感，敏感材料可能在高温下丧失性能。 使用波峰焊接时，我们建议的焊接温度是 285°C，在高温区停留时间应小于 5 秒。如果焊接过程中有预加热器， 则必须采取相应措施避免传感器受到烘烤。传感器除引线焊接处外，其它部分不宜经受 100°C 以上的高温。

2. 使用焊铁手工焊接时，焊铁温度应设定在 240-280°C，焊接时间应控制在 2-4 秒。

3. 无论使用何种焊接方式，焊点与传感器底座之间应留出 3-4mm 或以上的距离。

4. 传感器由气密性极好的外壳封焊而成，且内充干燥氮气。为了保证器件的气密性，我们不建议对引线进行弯折， 弯折可能会破坏玻璃-金属封接部位的气密性，造成器件漏气。如果确需弯折使用，请使用工具辅助，并保证弯 折过程中引线根部不受力。请保证弯折点与传感器底座之间有 3mm 以上的距离。任何时候不要轴向扭动引线。

5. 传感器的窗口滤光片镀有精密的增透膜以提高红外线的透过率，请避免用裸手直接接触传感器的窗口。操作过 程中也需要避免窗口与其它物体接触、摩擦，以防止滤光片划伤。如滤光片表面有赃污，可用绒布粘无水乙醇 适度擦拭。

 6. 取放传感器需要作为防静电敏感设备对待并保护他们免受静电损坏，工作区域应静电防护。人员取放传感器需 要佩戴防静电防护。 7. 避免机械的冲击传感器，特别是引线部位, 并请避免传感器直接跌落到地面。
