一：结构及保护原理
KSD9700温度开关是由导热PBT外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。

二：应用范围
KSD9700温度开关是电流、温度双重敏感的热保护器件，广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。

三：产品性能
1，温控范围 45-150（℃）
2，工作电流 5/10（A）
3，工作电压 250（V）
4，导线为AWG20＃、22＃硅胶线和AWG22＃电子辐照线，特殊要求可专业制造。

四：产品结构

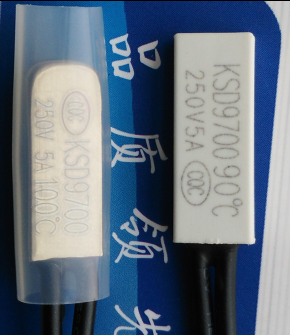

KSD9700A 18.5*7*3.5mm (PBT耐高温塑料外壳,与韩国SEKI ST-22尺寸一样）
KSD9700A-1 20mm*7.6mm*4mm (PBT耐高温塑料外壳）
KSD9700B 20mm*7.4mm*3.8mm （金属外壳）
KSD9700C 20mm*8.5mm*5mm (陶瓷外壳） 线材：PVC线或高温硅胶线。

五：技术参数
1,触点形式：常开、常闭
2,触点容量   （15A/12VDC 12A/24VDC 10A/120VAC 8A/250VAC）
3,常态接触电阻≤50mΩ
4,绝缘电阻≥100mΩ
