一：原理及应用
KSD9700型热保护器是由导热PBT外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。

二：使用条件
① 相对湿度在-25℃ - +125%
② 大气压力：86-106Kpa
③ 工作位置：任意

三：技术参数
① 触点形式：1D或1H
② 触点负载：220VAC 5A 或24VDC 5A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1000VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S2
⑧ 重量< 3g

四：规格数据表


代码     动作温度      复位温度
40       40±5℃        ≥30℃
45       45±5℃        ≥30℃
50       50±5℃        ≥30℃
55       55±5℃        ≥30℃
60       60±5℃        40±10℃
65       65±5℃        45±10℃
70       70±5℃        50±10℃
75       75±5℃        55±10℃
80       80±5℃        60±10℃
85       85±5℃        65±10℃
90       90±5℃        70±10℃
95       95±5℃        75±10℃
100      100±5℃       80±10℃
105      105±5℃       70±12℃
110      110±5℃       75±12℃
115      115±5℃       80±12℃
120      120±5℃       85±12℃
125      125±5℃       90±12℃
130      130±5℃       95±12℃
135      135±5℃       100±12℃
140      140±5℃       105±12℃
145      145±5℃       110±12℃
150      150±5℃       115±12℃
155      155±5℃       120±12℃
160      160±5℃       125±12℃

 特殊规格可根据顾客要求制定

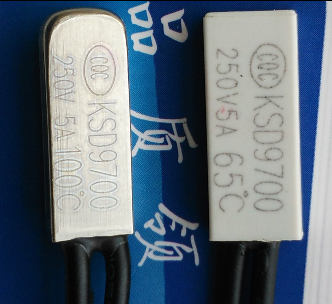

五：安装尺寸及外形

壳体类型
产品型号       长      宽      高
20-金属壳      20      8.5    4.6
20-塑料壳      20      7.9    4.1
17-塑料壳      17      7.9    4.1
15.5-塑料壳   15.5     7.2    3.8
