焊接式穿心电容的详细介绍
05
04
2018
定制焊接式穿心电容 穿芯电容 滤波器
来源:[深圳市瑞科创隆电子有限公司]
联系人：刘先生
手机：18123628190
电话：0755-82767283
传真：0755-83004913
QQ：2355401191
Email：2355401191@qq.com
地址：广东省深圳市深圳市广东省深圳市福田区莲花路2002号
品牌：瑞科创
价格：1.00
元/只
供应地：广东省深圳市
产品型号：ractron
焊接式穿心电容标称容量Capacitance ：100 10pF 101 100pF 102 1000pF 202 2000pF 332 3300pF 472 4700pF 682 6800pF 103 10000pF

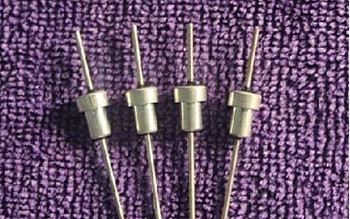

焊接式穿心电容
EMI Low Pass Filter
Feed Through Capacitor
一、 焊接式穿心电容标称容量Capacitance ：100 10pF 101 100pF 102 1000pF 202 2000pF
332 3300pF 472 4700pF 682 6800pF 103 10000pF
焊接式穿心电容电容公差Capacitance Tolerance ：Z +80%，-20%
焊接式穿心电容滤波电路Circuit ：C
二、焊接式穿心电容工作电流Rated Current ：10A
三、焊接式穿心电容工作电压Working Voltage ：250VDC
四、焊接式穿心电容耐电压Dielectric Withstanding Voltage：750VDC
五、焊接式穿心电容绝缘电阻Insulation Resistance：>10000M Ohms
六、焊接式穿心电容耗散因数Dissipation Factor：< 3.0%
七、焊接式穿心电容工作温度Temp. range：-55-+125℃
八、焊接式穿心电容安装方式 Installation：焊接式 Solder-in
九、焊接式直径公制Thread Size ：Φ3mm
十、焊接式穿心电容材质Material 铜外壳镀镍N或镀银S 陶瓷电容 黑色环氧树脂密封 铜引线镀银
备注Remark 引线直径0.8 1.0 1.2 可选引线软S针硬针H可选 引线折弯需选软针S
十一、焊接式穿心电容型号Part Number：
10pF RTF-76-001-H3 100pF RTF-76-003-H3
1000pF RTF-76-006-H3 2000pF RTF-76-012-H3
3300pF RTF-76-016-H3 4700pF RTF-76-017-H3
6800pF RTF-76-068-H3 10000pF RTF-76-023-H3
十二、焊接式穿心电容 焊接式穿心电容 规格尺寸 Dimentions in mm
