温度保护器与电流之间的关系时间

　热保护器分为双金属片过电流的电流型和双金属片不过电流的温度型。在选定温度保护器的动作温度时，必须要考虑到电流因素的影响。

　　一、当电流达到保护器的标称电流的40%时，电流热效应对保护器的影响就显著。在密闭环境中，保护器的动作温度要加多5℃设置;如果环境是开放的，保护器的动作温度要加多8℃设置。

　　第二、当保护器的动作温度低于70℃时，电流的热效对保护器的动作也影响会变得显著。

　　对于温度型的保护器，由于电流不通过双金属片，所以电流的热效应对保护器的动作影响较小。但大电流的保护器(大于10A)，如果选用了过载能力不合要求的引线，也会引起保护器的提前动作。电流大会影响温控器寿命，但是有时候不影响使用。所以必须选择安全的电流保护器。

温度开关检测需注意的事项

在同客户交流中，有时客户提出：温控开关能不能灵敏一些，温控开关动作温度不准，复位温度也不准，我们的测温的焗炉很精准，等等。这都反映我们在对温控开关进行温度检测时，没有理会热传导的特点和规律。在进行热学检测时，如果没有遵循热传导的规律，我们得到检测结果将会是假象或错误的。

  热传导和电传导完全不同。热传导达至热平衡需要很长时间。以及接触是否紧密、热传导介质和对流情况会直接影响热传导的进程。在对温控开关进行温度检测时，还存在的一个问题是，被检测的对象不明确，此温度非彼温度。下面具体谈谈，如何利用一般工厂的现有设备，正确对温控开关进行温度检测。

一、 检测设备

 焗炉，热电偶温度计，皱纹胶纸，显示通断的LED工装

二、 检测方法

1、 用皱纹胶纸把热电偶温度计的感温头紧密地固定在温控开关的感温面上。一定要用皱纹胶纸把热电偶温度计的感温头多缠绕数层，避免感温头暴露在外部温度环境中，以期使温度计的感温头和温控开关内部的感温片所感应到的温度近似相同。

2、 把温控开关的两端子脚接入LED工装上

3、 在焗炉的托架上衬垫一块纸皮，把温控开关置于纸块上（要避免温控开关和温度计感温头直接与焗炉金属托架和内壁接触）。关好焗炉，让焗炉通电加热。

4、 当焗炉内的温度达到：温控开关动作温度-20℃时，每3至5℃设置调升焗炉的温度（当焗炉内的温度达到所设置的温再把焗炉的温度调升3至5℃。因为大部份工厂的焗炉无法控制温度调升的速度，避免温度直冲上去）。

5、 直到焗炉的温度达到温控开关动作温度的下限，在此温度下，让焗炉温度恒定10分钟以上。观察温控开关是否动作。如果温控开关动作，则NG；如果温控开关没动作，继续下面测试。

6、 以1至2℃速率设置调升焗炉的温度，观察温控开关是否动作。直至把焗炉的温调升至温控开关动作温度的上限温度。在此温度下，让焗炉的温度恒定10分钟以上，观察温控开关是否运作。如果温控开关动作，则OK；如果温控开关没动作，则NG。

7、 测温控开关的复位温度时，切忌把焗炉门打开。而应关闭电源，让焗炉温度缓慢自然下降。观察温控开关是否复位。

8、 以上的检测结果也只能是近似定性的。热电偶温度计的误差一般有±1.5℃，考虑到检测过程中的合理误差，所以检测结果的误差在3-4℃是合理的。另外焗炉上的温度表头只能用来监视和设置温度之用，不能用来温度读数。

综上所诉温度开关是非常敏感的器件，所以安装方法要一致，温度升高和降低等都会受环境影响。

电机热保护器和传统热继电器的相同

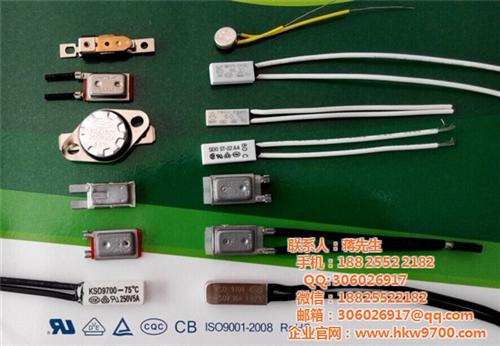

　电机保护器KSD9700系列是一种用双金属片作为感温元件的温控器，代替热继电器，对电动机起到热保护作用。智能型电机热保护器与热继电器相比有什么好处?

　　相同点：两者都有过载保护、堵转保护、缺相保护。

　　不同点：

　　(1)保护：

　　热继电器：除以上功能外没有其他保护。

　　智能型电机热保护器：过流保护(堵转保护)、三相电流不平衡、接地/漏电保护、启动超时保护、欠载、欠压、过压保护、欠功率保护、温度保护、外部故障保护、相序保护、抗晃电、失压重启功能。

　　(2)过载保护的区别：

　　热继电器：只能做成跳闸功能，不能实现报警。

　　智能型电机热保护器：既可做成跳闸功能，也可以做成报警。

　　(3)大电流承受能力：

　　热继电器：本身是双金属片，所以需要承受大电流的负载能力。

　　智能型电机热保护器：本身是互感器，所以不需要承受大电流的负载能力。

　　(4)其他功能的对比：

　　智能型电机热保护器具有热继电器所不具备的控制功能、测量功能(三相电流、电压、功率、功率因数等电参量)、故障记录功能、4-20mA输出功能、通讯功能、状态量检测功能，功能更多，保护更安全。
