过流保护片(高分子PTC,PPTC)同温控开关(双金属片保护器)的区别 一.保护原理 过流保护片(高分子PTC,也叫高分子可恢复保险丝),是一种具有正温度系数特性的导电高分子材料 高分子PTC热敏电阻是由填充炭黑颗粒的聚合物材料制成。这种材料具有一定导电能力,因而能够通过额定的电流。如果通过热敏电阻的电流过高,它的发热功率大于散热功率,此时热敏电阻的温度将开始不断升高,同时热敏电阻中的聚合物基体开始膨胀,这使炭黑颗粒分离,并导致电阻上升,从而非常有效地降低了电路中的电流。这时电路中仍有很小的电流通过,这个电流使热敏电阻维持足够温度从而保持在高电阻状态。当故障排除之后,高分子PTC热敏电阻很快冷却并将回复到原来的低电阻状态,这样又象一只新的热敏电阻一样可以重新工作了。 温控开关(双金属热保护器)是由导热金属外壳、焊有银合金触点的双金属元件等元件组成。电流通过有阻抗的双金属元件,遇非正常工作时,随电流增大或周围温度升高至设定温度值时,双金属元件迅速动作,打开触点,切断电路。当装置冷却到安全工作温度时,触点自动闭合,恢复正常工作状态 二.从保护原理来看,过流保护片是因为通过的电流使PTC元件自身发热从而对整机进行保护,所以它对电流保护更敏感.而热保护器的双金属片自身有感温功能,在通过的电流没有太大改变,而环境温度急剧升高时,也能对整机进行保护,所以双金属热保护器对温度保护更敏感.因此在很多客户在要求比较高的情况下,通常会采用双金属和高分子双重保护,前者针对过热,过温保护,后者进行过流保护. 三.从保护原理来看,我们也会发现高分子PTC在保护电路状态并没有完全切断电路,因为高分子PTC受热后,电阻会变得无穷大,但仍然有残余电流存在,在要求较高或者电路比较精密的情况下,对电路其他元件会带来损伤.而双金属热保护器在保护时是完全切断电路,没有任何残余电流; 四.从材质上来看,高分子PTC的材质是有机物质,在环境恶劣,经常受大电流冲击,或者长时间使其在电阻无穷大的保护保护状态,有机材质容易失效,甚至燃烧,从而起不到保护作用.而双金属热保护器是金属结构,受外界环境影响小,性能更稳定,更可靠.这也是为什么许多关注质量的厂家选择成本更高的双金属保护热保护器的原因. 华恺威温度开关热保护器温度保险丝动作温度的测试方法 1、温度计 2、硅油池 3、搅拌器 4、试样 5、夹具 6、发光二极管 7、限流电阻 8、加热器 二、测试方法 将温度保险丝试样的两引脚分别连接在测试设备上的夹具上,通上10毫安左右的检测电流(不超过100毫安),用一发光二极管指示检测电流的通断。将硅油池温度先稳定在Tf-12℃(硅油池应带有搅拌器以保证温度均匀,加热升温速率可控制),然后将温度保险丝试样放入硅油池内,温度计探头应尽量靠近温度保险丝试样,控制硅油池温度以每分钟0.5-1℃速率升温,当发光二极管熄灭时,记下温度计读数,即是温度保险丝试样的动作温度。 如果没有硅油池测试设备,也可在带鼓风装置的恒温箱内测试,但必须注意将温度计探头紧贴温度保险丝试样,才能得到准确的结果。 热保护器的功能特性及安装注意事项 热保护器是两片不同的合金组合在一起,通过电流后会发热,由于两种不同的合金热膨胀系数不同,合金势必向一个方向弯曲,触电离开,就断了电。弯曲速度与通过的电流大小成正比。这样就保护了用电设备。 功能特性:KSD9700温控开关系列产品是一种用双金属片作为感温元件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度升高至动作温度值时,双金属元件受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到热保护作用。当温度降到重定温度是触点自动闭合/断开,恢复正常工作状态。广泛用于家用电器电机及电器设备,如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。 安装注意事项: 1.引线折弯使用时,应从距离根部6毫米以上的部件折弯;折弯时,不得损伤根部和引线,不得强行牵拉、按压、扭拧引线。 2.热熔断体采用螺钉、铆接或接线柱固定方式时,应能防止机械蠕变而千万接触不良现象的发生。3.连接部件应能够在电器产品工作范围内可靠地工作,不会因振动、冲击而发生位移。 4.引线焊接作业时,应将加热湿度限制在小,注意不得在热熔断体上外加高温;不得强行牵拉、按压、扭拧热熔断体和引线;焊接完毕后,应立即冷却30秒以上。 5.热熔断体只能在规定的额定电压、电流和温度的条件下使用,尤其要注意热熔断体可大连续承受的温度。备注:标称电流、引线的长度和温度可依客户的要求进行设计。 热保护器可以称作为温控开关或温控器或热保护开关或温度开关。 一般要求 热保护器与电动机结构上和功能上装在一体以形成热动态系统,电动机作为一个发热器影响到保护器的发热和冷却速率。热保护器的可靠性和性能要使保护器装在电动机中进行试验。 本标准要求适用于单独的电动机或系列电动机中一个电动机与热保护器。 当使用热保护器时,必须先确定热保护器是自复型的还是非自复型的,一般说来,除非电动机意外重新起动的可能导致危险或使用者的损伤,否则可以使用自复型热保护器.需要使用非自复型保护器的应用实例有:燃油式电动机、废食处理机、传送带等。需要使用自复型热保护器的应用实例是冰箱、电动洗衣机、电干衣机、风扇、泵等. 按动作性质来分:可以分为常开动作,和常闭动作。 按体积来划分:可分为常规大体积和超薄型。专门用于电池组与电加热产品! 以上是热保护器的功能特性及安装注意事项,由华恺威温控开关专家提供,仅供参考!更多热保护器信息尽请关注华恺威温控开关!
09
09
2021

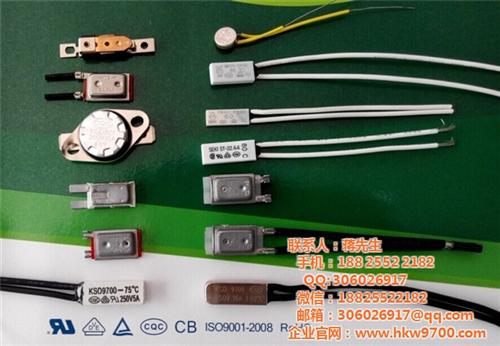

华恺威温度保护器,54电机温度保护器,可 温度保护开关 可调温度保护器
