滤波连接器

滤波连接器是在普通电连接器的基础上，经过内部结构改进，增加滤波电路（滤波网络）研制而成。
因此，它既具备普通电连 接器的所有功能，又兼具抑制电磁干扰的特性。

优点主要如下：

1. 体积小：将滤波电路（滤波网络）设计在连接器内部，为使用设备节省了空间。
2. 多功能：将滤波器同连接器金属外壳连接，可同时实现滤波、屏蔽、接地。
3. 使用方便：由于我们研制、生产的滤波连接器是在普通电连接器的基础上，经过内部结构改进
增加滤波电路（滤波网络）,并未改变原有的安装尺寸及方式，因此可以与同型别的普通连接器互换使用。
4. 低成本：采用滤波连接器可以省去大部分设备抑制电磁干扰设计成本，而且与特制滤波器具有同等功效。

滤波连接器特点:

* 品种多样，覆盖面广，可和普通电连接器互配、互换；
* 兼有滤波和屏蔽两种功能；
* 每一接触偶均为一个完整的低通滤波器；
* 具备优良的防潮湿、防盐雾、防淋雨等性能；
* 采用特殊保护措施，可以耐较高的冲击、振动及温度变换；
* 适用于各种信号输入、输出、转接端口的电磁兼容；
* 可根据用户要求在同一连接器内混装不同的滤波频段。

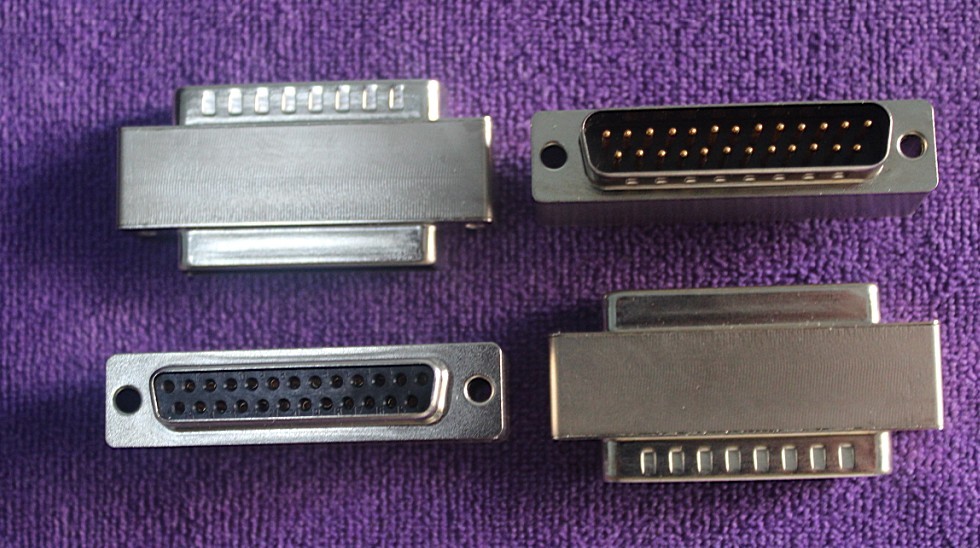

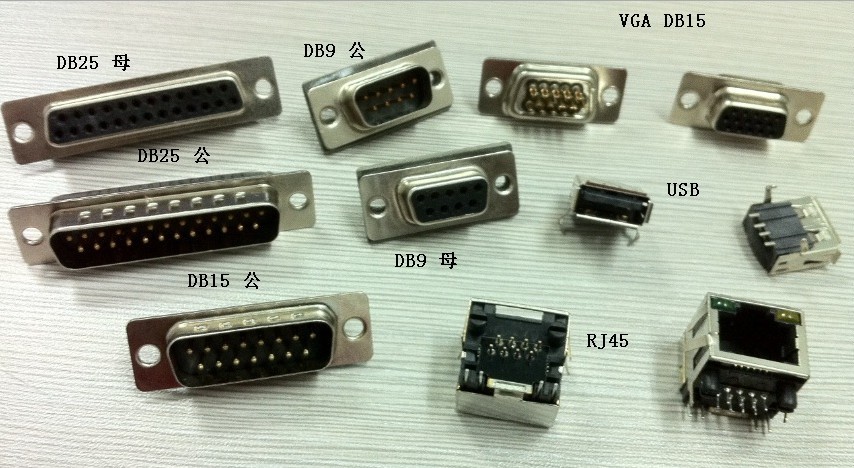

一、普通陶瓷电容D型滤波连接器

应用范围：计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备；

节省成本：低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间；

优化设计：标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔；

插入损耗范围：1M-18GHZ或以上

温度范围：-40℃-+125℃

最大电压植：300VDC

最大电流值：5Amps

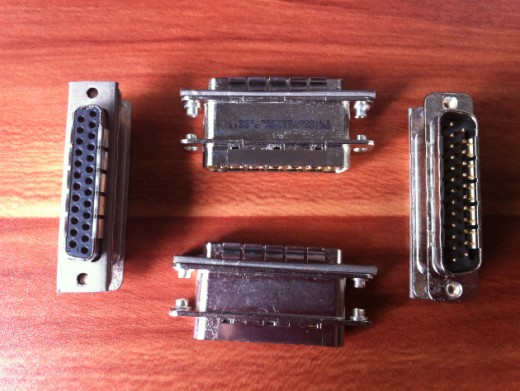

二、高性能D型滤波连接器

应用范围：电信设备、工控设备、图象工作站、微波TX/RX、基站、电子医疗设备、
保安通讯、航天航空、卫星、程控交换机、电源、电子战、地空装备；

优良滤波：滤波形式包括C型滤波器和PI型滤波器，陶瓷管状电容和连接器外壳壳体一体

式设计提供优越的EMI屏蔽效果；

优化设计：9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔；

多重选择性：结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等；

可靠性： 连接器的每一针100%经过严格的规范测试、确保整体性能；

插入损耗范围：1M-18GHZ或以上

电容量和温度特性：5000PF NPO Z5U/X7R

温度范围：-55℃-+125℃

最大电压值：1000VDC

最大电流值：5Amps

三、产品定型
