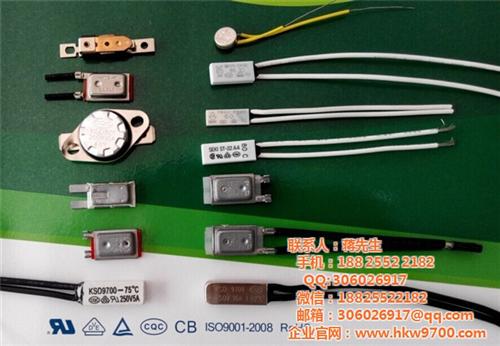

温控开关9700系列温控器,热保护器说明( Instruction) 温控开关9700系列通用型和加强型系列热保护器，广泛应用于工业、家用电器电机及电气设备，防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装，可承受3.5Mpa的塑料成型工艺压力。产品性能符合IEC34-11、GB13232、GB/T13002等标准。如：KSD9700温控开关，BW9700温度开关等都属于温控开关9700系列 结构及保护原理(Configuration & principles) 温控开关9700系列热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。 温控开关9700系列结构图(Package Configuration) 温控开关9700系列注意(Attentions) 1、由于外壳是金属导电体，在使用时应配置有导热且耐温的绝缘套管。 2、选择保护温度时参照A-C曲线图。 1. The product is covered with a heat conductive and temperature resistant insulated tube because of its shell is made of conductive metal. 2. Please take A-C curve for your reference for your good choice of TH-A1D series thermal protector. 温控开关9700系列额定动作温度对照表(According Table open temperature) 规格 Type动作温度范围 Open Temperature Range规格 Type动作温度范围 Open Temperature Range50℃50±5.0℃100℃100±5.0℃55℃55±5.0℃105℃105±5.0℃60℃60±5.0℃110℃110±5.0℃65℃65±5.0℃115℃115±5.0℃70℃70±5.0℃120℃120±5.0℃75℃75±5.0℃125℃125±5.0℃80℃80±5.0℃130℃130±5.0℃85℃85±5.0℃135℃135±5.0℃90℃90±5.0℃140℃140±5.0℃95℃95±5.0℃145℃145±5.0℃ 150℃150±5.0℃说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户。 Instruction: Reseting temperature is 2/3 of standard opening temperature or specified by customers. it's tolerance is 15℃. 温控开关9700系列触点容量(Contact Capacity) 9700系列保护器在下述条件下可分断接通保护5000次。 TH series thermal protectors are applicable for more than 5000 cycles. 电压 Voltage24V-DC125V-AC250V-AC电流 Current12A12A8A 温控开关9700系列安装及外形尺寸(Design Detail) 温控开关9700系列导线(WireType) 导线为AWG20#、22#硅胶线和电子辐照线，特殊要求可专业制造。 General, 20#、22# silicon wire & electronic wire would be provided. Wires met to the customs requirement can also be provided. 温控开关9700系列A-C曲线图( A-C Curve) 临界脱扣电流与周围温度曲线（选择保护温度时应同事考虑电流效应） The critical current & ambient temperature curve(Note:the current will effect to the open temperature) 温控开关9700系列通过认证(license)
KSD9700温控开关应用实例KSD9700温控开关具有体积小，安装方便，线长随意加长的特性，应用在了许多的领域中，其中在马达线圈、变压器、整流器等热保护中起着重要的作用。由于目前LED的功率不断的增大，与之而来的电源板部分的原件发热也在增加，所以在电源板的温度保护方面也很关键，所以KSD9700温控开关在LED行业做为热保护也得到了长足的用途。
（一）马达铁芯中对线圈的热保护
（二）变压器中对线圈的热保护
（三）整理器中的引用
常开温度开关，常开热保护器，常开温控器，惠州华恺威为您专业订做！
KSD301温度开关的质量的重要性
现在市场上的温控开关价格高低不同，相差很大，不过质量方面也有相差很大，温度开关也叫温控开关。如何了解温控开关的质量呢?首先就从开关的原理开始，以KSD301温控开关为例：
产品性能：
1、感温速度，KSD301温控开关需要与发热体的功率相符合，功率越大发热越快，就需要考虑到温控开关的感温时间来正确选用温度点，温控开关要迅速，感温快，不拉弧等特点。
KSD301温控开关本身发热，KSD301温控开关内部的结构，有铜质材料和铁质材料，不同的材料自身的发热就不同，如果材料发热大的话，会影响到双金属片的感温。这样就需要采用无电流热效应设计，温度准，寿命长。
温控开关的安装，温控开关感温是靠表面的铝盖传热到内部空气或者通过铝盖辐射热给感温的，这样在产品安装要使产品贴紧被保护的安装面。在安装过程也要考虑到，不能大力把外壳(铝盖)压塌或使其变形，这样会影响温度开关的性能。
.当温控开关用在一些对电流和电压比较敏感的产品中，这个就需要考虑发热产品方面的问题，尽量选用 常态电气强度：50Hz ，2200W ，1m的无击穿或闪动的温控开关。
温控开关的寿命是最关键的，温控开关使用寿命需要考虑到两个方面的关键元件，一个是双金属片，温度片不同寿命也会有很大区别，所以价格也相差很大，一个是触点，温控开关的通断是靠触点的接触和断开实现，触点就需要能够承受电流和电压，很多产品都达不到这些要求，所以国内就出现了低单价和高单价的温控开关。
