一、MECHANICAL CHARACTERISTIC 机械特性
二、ELECTRICAL CHARACTERISTIC 电气特性
三、ENDURANCE CHARACTERISTIC 耐久特性
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approval sheet",it's subject to the "Approval sheet".
下载EC16成品图1.pdf
下载EC16成品图2.pdf
下载EC16成品图3.pdf

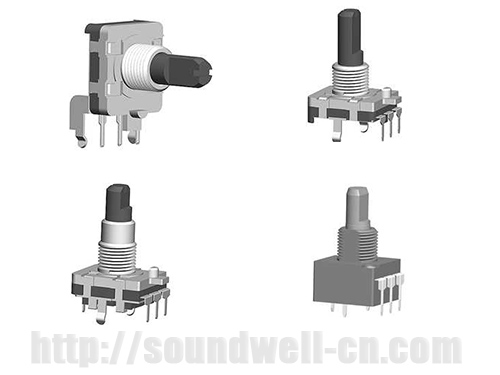

带开关的编码器型号：
EC16
名称：
塑胶轴增量型编码器
带开关的编码器主要规格:
外形尺寸：16mm
额定电压: DC 5V；
定位数: 12/24个；
脉冲冲数:12/24;
工作温度：-20°C to 70°C；
旋转寿命：30000次以上；
开关寿命：20000次以上；
带开关的编码器产品特点：
密封性好、性能稳定，绝缘轴柄，可带按压开关功能，有多种不同的规格可选择。
带开关的编码器应用领域：
该产品目前主要适用微波炉、洗衣机等家用电器上，也可用于多媒体音响\功放及相关电子设备上，主要功能为调节温度、调节时间、调节音量、功能选择等。
1、 Detent Torque 定位点力矩 ：30-200gf.cm
2、Number and POSTTTION of detent 定位点数及位置：12/24 点定位
3、Switch circuit and number of pulse开关电路、接点数：单极单投（推ON）
4、Travel of switch 开关移动量：0.5 ±0.3 mm
5、Operating force of switch 开关作动力：500±300gf
6、Shaft wobble (mm p-p) 轴摆动 ：1.0 x L / 30mm p-p 以下(L:安装长度)
1、Resolution 分解能力 ： 12/24个脉冲/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐电压：1 Minute at AC 50V
1、Rotational life 回转寿命：30,000 cycles Min
2、Push operating life 按压寿命：20,000 cycles Min
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
10
17
2017
广东升威EC16带开关的编码器
来源:[广东升威电子制品有限公司]
联系人：李女士
手机：18219276011
电话：0769-38833333(881)
传真：0769-87930111
QQ：2850818308
Email：2850818308@qq.com
地址：广东省东莞市东莞市塘厦镇凤凰岗升威工业园
品牌：SOUNDWELL
价格：面议
元/个
供应地：广东省东莞市
产品型号：EC16
EC16产品规格，了解更多 旋转编码器http://www.soundwell-cn.com
