818000001射频测试座由电连公司生产.是第一代RF射频同轴连接器.主要与日本进口村田MURATA的MM8430兼容并替代.价格相对有优势.交期短(正常1周内).ECT818000001 L3*W3*H1.75 银色.

RF射频座主要用于带高频信号的测试连接.比如手机射频信号,可通话的平板电脑等.

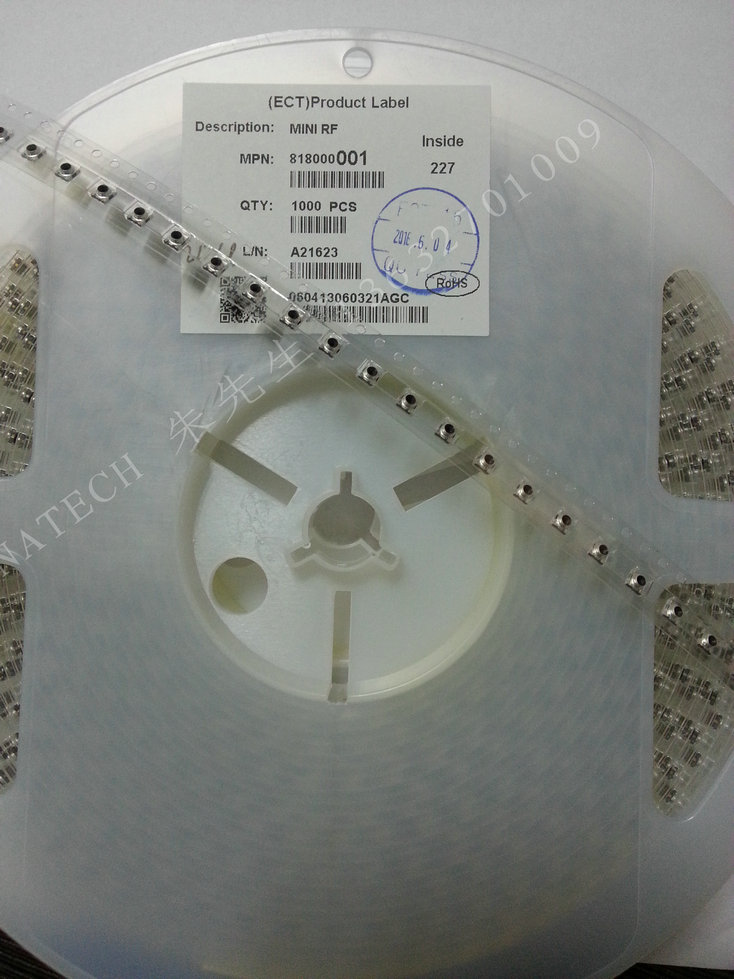

ECT818000001采用卷带盘装包装方式.每个包装数量为1KPCS.

下面介绍一下详细的性能参数:

1、Overview
This product is applied to RF circuits and provides a switch interface for circuit tests ,
And it’s the first type of the “MINI RF I CONNECTOR”.
2、Technology Parameters
2.1 Rated Voltage 250V AC
2.2 Frequency Range 0～6GHz
2.3 Impedance 50Ω
2.4 Operating Temperature -40℃～+85℃
3、Electrical Performance
3.1 Insulation Resistance 500MΩ
3.2 Dielectric Withstanding Voltage 300V AC
3.3 Contact Resistance 120 mΩ max
3.4 Voltage Standing Wave Ratio(VSWR) 1.2 max ( DC～3GHz）, 1.3 max (3～6GHz)

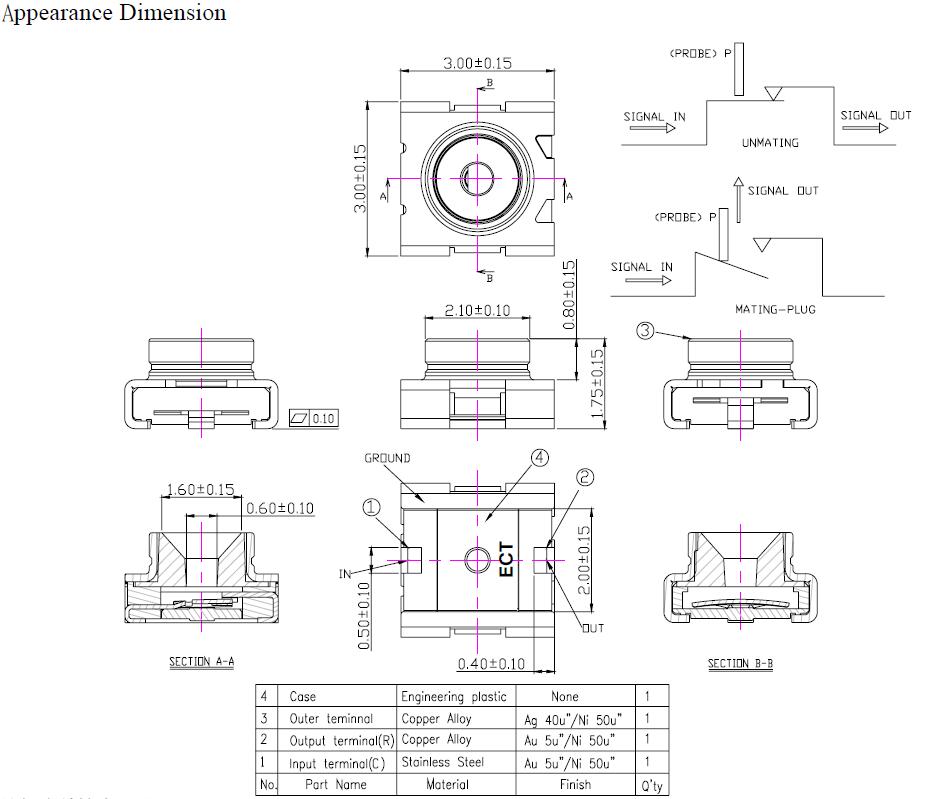

818000001的尺寸如下图:

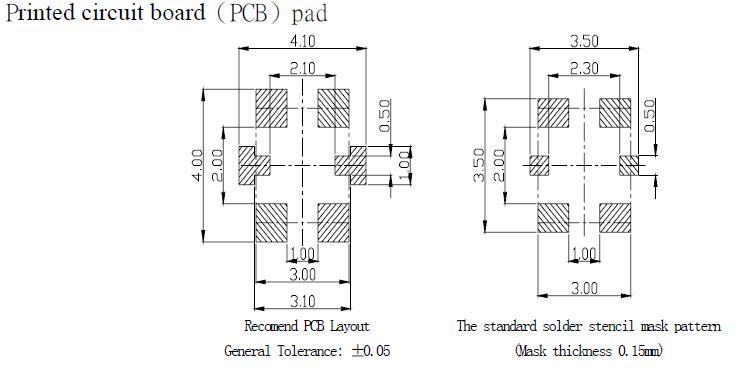

PCB贴片尺寸如下:

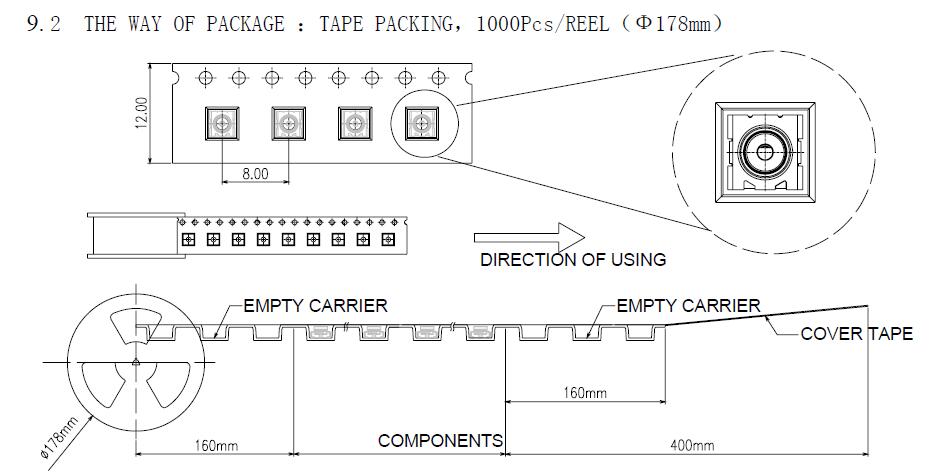

818000001包装卷带如下:
