EC05旋转编码器是广东升威电子研发生产的贯通轴增量型编码器,产品为目前体积最小的编码器，较长的使用寿命，设计为贯通轴型，可表面贴装过回流焊,广泛应用于鼠标编码器、耳机编码器、收音机编码器、电子玩具编码器、电子烟编码器或其它电子厂品；主要功能为翻页、调频、调光、调音量、速度调节、温度调节、菜单选择等。

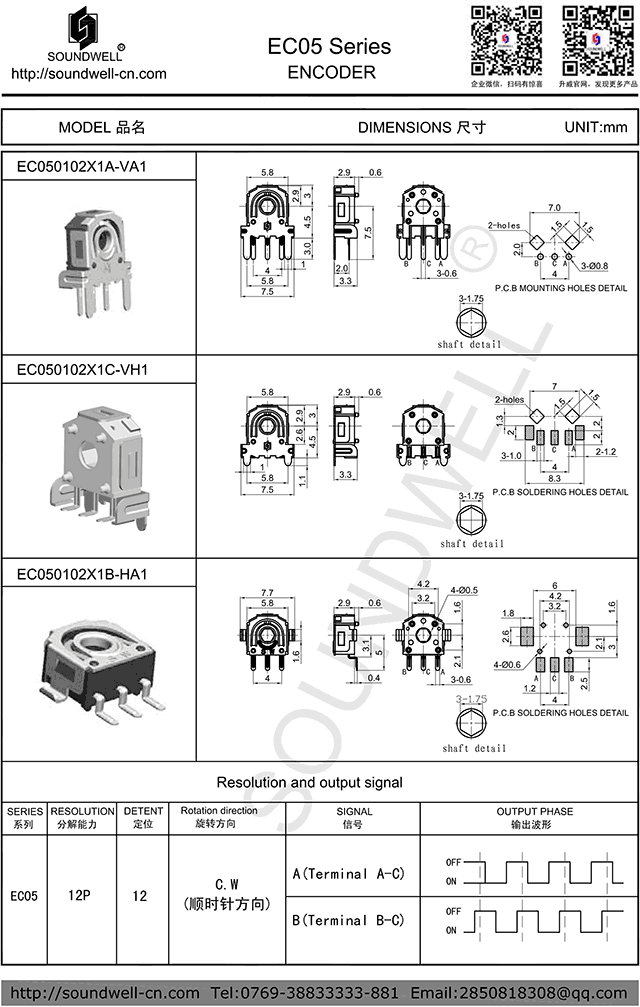

编码器型号：
EC05
名称：
贯通轴增量型编码器
主要规格:
外形尺寸：5mm
额定功率：DC5V 10mA；
定位数：12个
脉冲数：12
工作温度：-10℃～70℃；
旋转寿命：100000次以上；
产品特点：
为目前体积最小的编码器，较长的使用寿命，设计为贯通轴型，产品可表面贴装过回流焊。
应用领域：
主要适用于鼠标、耳机、收音机、电子玩具、电子烟或其它电子厂品；主要功能为翻页、调频、调光、调音量、速度调节、温度调节、菜单选择等。
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 ：10~80gf.cm
2、Total ratational angle 全回转角度：360°
3、Number and POSTTTION of detent 定位点数：12 detents
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：12 pulses
2、Phase difference 相位差：△T=0.15T±0.1T
3、Rating power 额定功率 ：DC5V 10mA
4、Insulation resistance 绝缘阻抗：50M? 1 Minute at DC 50V
5、Dielectric voltage 耐电压：1 Minute at AC 50V
6、Chattering 振荡 ：≤5ms
7、Bounce 突跳：≤5ms
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
