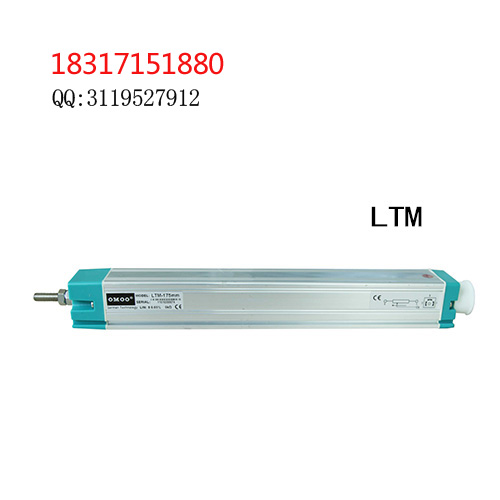

LTM拉杆系列位移传感器
直线位移传感器，工作量程可达1500mm
高精度,方形33mm×33mm
特点：
.线性优异±0.05%
.分辨率高于0.01mm
.高运行速度10m/s
.防护等级IP65
.DIN43650标准插头和插座
.使用寿命长-运动次数大于100×106 次
.绝对值测量，断电无需断电记忆或回原点
.该系列传感器用于测量和控制系统中，对位移和长度进行直接和绝对测量。传感器的结构设计上考虑方便安装及拆卸。
传感器表面经过特殊处理，可在高速低磨损状态下工作，传感器前端球窝连轴器可以克服传动杆的一些微小侧向应力，
保证传感器的正常工作。传感器导电塑料材料固定和结构设计等工艺保证即使在恶劣的条件下传感器也能可靠工作。
滑动式卡槽方便安装位置调整。应用：注塑机、液压机、木工机械、煤矿机械等。
参数及图纸:
电气参数：
工作量程 (TET)
50mm～1500mnm 注：50mm～500mm(+25mm);500mm～1000mm(+50mm);
可用电性行程
TET
独立线性率
≤±1%-≤±0.1%
≤±0.05%≥100mm, ≤±0.025%≥200mm
电性总行程 （AET）
TET+2mm
标准阻值
5ΚΩ；10ΚΩ；
电阻
±20%
可重复性
≤ ±0.01%
滑刷工作电流
≤ 1uA
分辨率
infinite无限
工作原理
Voltage divider分压器
最大工作电压
42 V
机械行程(M.T)
TET+7mm
外壳长度(尺寸A)
TET+79mm
总长 （尺寸C）
TET+118mm
环境参数：
温度范围
-50～+120
℃
抗振动指标
5～2000
Hz
Amax=0.75
mm
amax=20
g
抗冲击指标
50
g
11
ms
使用寿命
＞100×106
次
工作速度
10
m∕s最大
运行加速度
200（20g）
m∕s2最大
防护等级
IP55
1个插座GDM3009 铰接头
1个密封衬 位移传感器显示仪
1个球窝连轴器 信号转换器用于标准信号输出：0-5V/0-10V; 4-20mA
2个安装夹子4个螺钉（M4×16） ±5V; ±10V;RS232/485/422等。
发货内容包括 推荐辅件
09
09
2021
LTM拉杆位移传感器 直线位移传感器
来源:[上海欧牧电子科技有限公司]
联系人：朱女士
手机：18317151880
电话：021-67633855
传真：021-67617575
QQ：3119527912
Email：3119527912@qq.com
地址：上海上海市松江区松江九亭盛龙路755号
品牌：OMOO欧牧
价格：面议
元/支
供应地：上海上海市
产品型号：LTM-75mm
