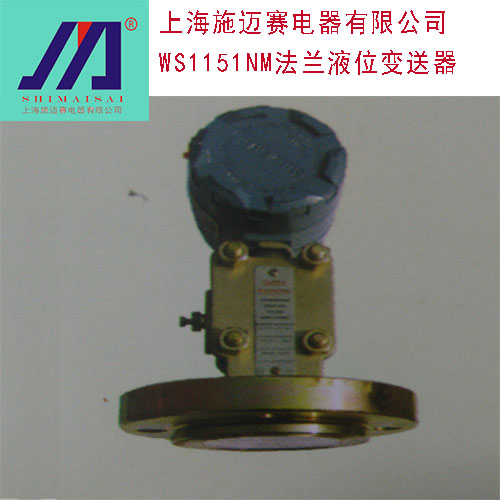

施迈赛WS1151NM法兰液位变送器

用途

WS1151NM法兰液位变送器，可对各种容器进行精密的液位和液体密度测量。广泛适用于石油化工、冶金、电力、环保、食品、造纸、水利、城市供水、油田等行业。WS1151NM法兰液位变送器的卓越品质，满足了我国工业自动化及部分行业的计量自动化对高精度液位检测仪表的要求。本型号产品有平法兰和插入式法兰供用户选用。

技术参数

电源电压：12-36V DC 通常24VDC       输出信号：二线制4-20mA DC

测量范围：0-6-36kpa                  插入部分:316不锈钢、哈式合金C

          0-30-180kpa                排气/排泄阀：316不锈钢、哈式合金C

          0-160-1000kpa              灌充液：硅油

环境温度：-25℃-80℃                 湿度范围：0-100&相对湿度

精度等级：±0.25% ±0.5%            长期稳定性：≤±0.25%

最大正迁移量：为最小调校量程的50%  最大负迁移量：为最小调校量程的600%

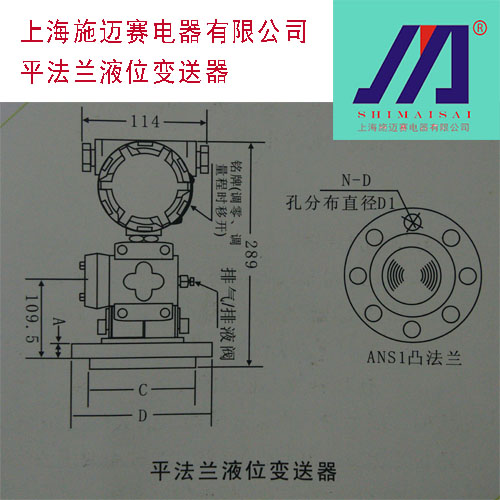

安装法兰尺寸

法兰尺寸

订货代号  E       F     G        H

尺寸     3寸    4寸   3寸      4寸

规格     150Ib  150Ib   300Ib    300Ib

直径D   190.5   228.6   209.6   245.0

A    30     30      35       38

B    66     89      66       89

C    127   157     127      157

螺栓孔

数目     4      8       8        8

直径：  19.0   19.0     22.2     22.2

分布直径152   190      168     200
