一、产品简介：

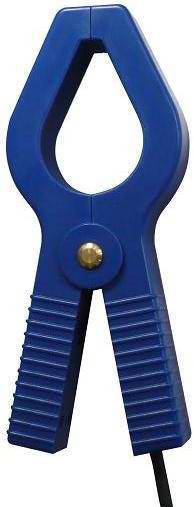

FZADS系列Φ41mm孔手持式霍尔电流传感器是应用霍尔效应原理的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

二、产品特性：

1. 应用霍尔效应的开环（直测）电流传感器；
2. 符合UL94-V0标准的绝缘外壳；
3. 原副边回路电绝缘；

三、优势：
最佳的性能／价格比、方便检测、穿孔方式、无插入损耗、抗干扰能力强、电流过载能力．

四、产品应用：
变频调速系统、通讯电源、不间断电源、开关电源、电焊机电源．

五、技术参数:

1. 产品型号：FZADS****—41
2. 原边额定有效值电流：AC或DC 0～2500A各档
3. 副边输出电流：DC0～20mA 或DC4～20mA
4. 电源电压（±5%）：±12VDC 或 ±15VDC（＋12VDC…＋24VDC）
5. 测量孔径：Φ41mm
6. 绝缘耐压（原副边之间）：50HZ，1分钟，3KV
7. 测量负载：250Ω
8. 电流消耗：30mA
9. 测量总精度（25℃）：±1%F.S
10. 线性度：±1%
11. 零点失调电流：0.20mA
12. 温度漂移（0～＋70℃）：0.20mA
13. 响应时间：＜300ms
14. di／dt跟随精度：100A／μs
15. 频带宽度：30Hz…3KHz
16. 环境操作温度：－10℃～＋70℃
17. 环境贮存温度：－25℃～＋85℃

六、外形尺寸图：

单电源接线方式：
